高ピーク照度UV-LEDモジュール

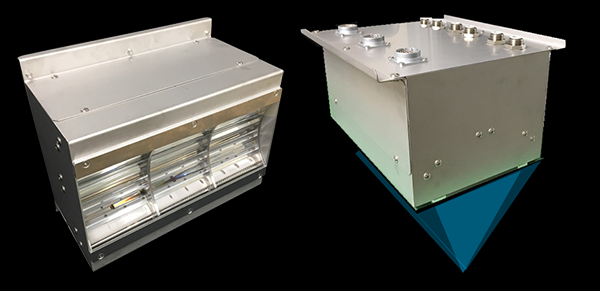

高ピーク照度UV-LEDモジュール:器具画像

独自の光学設計により高ピーク照度と高積算光量を両立したUV-LEDモジュールです。高ピーク照度照射により、被照射物の深部まで照射エネルギーが到達し、硬化効率を向上します。

特長

・365nmピーク照度で9000mW/cm2(照射距離50mm)を達成しました。
・高積算光量による高スループットを実現します。
・LED化による長寿命化とメンテナンスコストの削減が可能です。
・基本ユニットの連結による長尺照射幅対応(1000mm以上対応可)

優位性

・高ピーク照度照射により、被照射物の深部まで照射エネルギーが到達(図1)
・照射距離を確保できる為、厚みのあるものや立体物への照射が可能
・365nm LEDによる、UV硬化剤に対する高い反応性(図2)
・ LEDは瞬時点灯・消灯が可能な為、シャッターが不要
・単一波長で熱線が出ない為、光学フィルターが不要(図2)
・照射ユニット・電源の小型化により、省スペース化を実現
・ランニングコストが大幅に削減(当社ランプユニット比75%)
・水銀フリーのため、環境負荷を低減可能

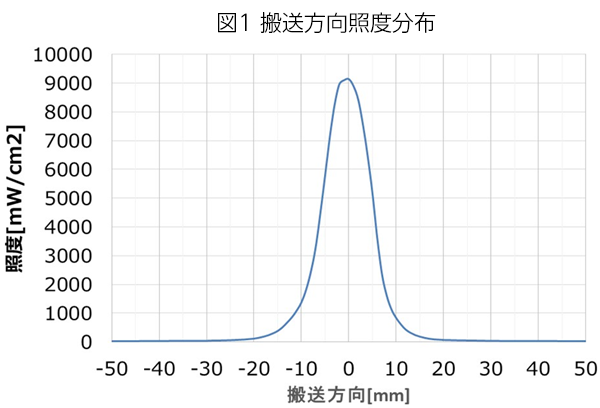

搬送方向照度分布

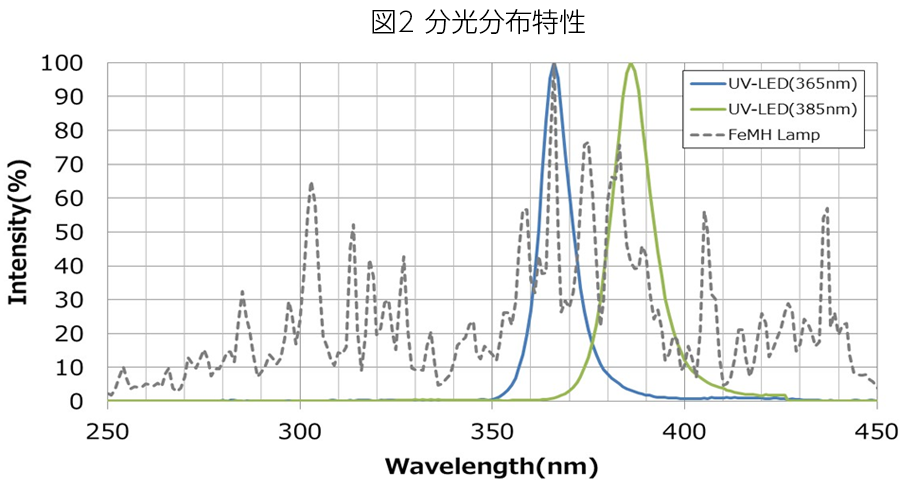

分光分布特性

用途

用途:イメージ

・印刷物のインキ硬化(図3)
・プリント基板のレジスト硬化(図4)
・フィルム硬化、剥離
・接着剤硬化
・コーティング剤硬化
・各種感光性材料の反応用途(図5)

デモ機(試作機)による硬化実験も可能です。お気軽にお問い合わせください。

仕様

項目 仕様 条件 / 備考
波長 365nm 385nm、405nmも対応可能
照射距離 50mm
最大照度 9000mW/cm2 出力100%時 初期光量 搬送速度50m/min
積算光量 120mJ/cm2
光量均斉度 ±10%以下 計算式:(Max照度-Min照度)/(Max照度+Min照度)x100
調光制御 調光範囲20〜100%
冷却方式 水冷 水温25℃
寿命 15000Hr 初期光量の70%低下時まで
ユニットサイズ L315 x D270 x H165 長さ(L)方向は連結により延長可能(Min105mm〜)

※ 基本ユニットを3連結し、有効照射幅200mmを想定した構成例です。

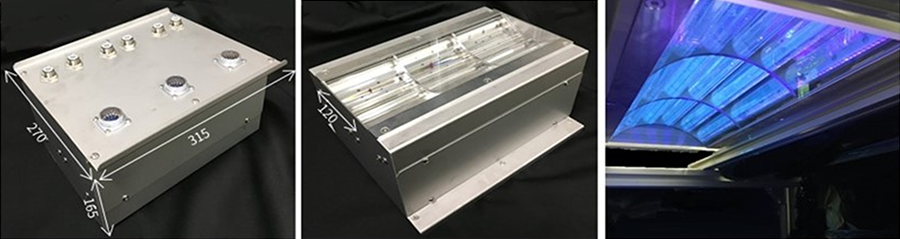

器具画像
