超高圧水銀ランプ

器具画像

DVDほかデジタル機器、半導体マスクアライメントやウエハー露光等のフォトリソグラフ分野、樹脂接着剤・塗料等の硬化・乾燥に用いる機器としてご使用頂けます。

特長

  • ショートアークタイプで365nm、436nmを放射する水銀タイプ
  • 点灯装置組み合わせにより熱線を除外し、紫外線のみの照射が可能

用途

  • 貼合せ: DVD、ガラス、フィルム貼合せ
  • 硬化・乾燥: UV硬化接着剤、UVインキの硬化・乾燥
  • 露光: FPD、半導体製造時の露光プロセス用

外形寸法/電気特性

寸法図
品名 管径
(mm)
全長
(mm)
発光長
(mm)
ランプ
電流
(A)
ランプ
電圧
(V)
ランプ
電力
(W)
365nm照度
(mW/cm2)
SH250 Φ20 120 1.9 (6.2) 40 250 0.10
SH750 Φ30 194 2.9 (17) 44 750 0.25
SH1002MA Φ30 194 2.9 (16.5) 48.5 800 0.27
SH1002NB Φ30 194 2.9 (20) 50 1000 0.34

※ 照度測定距離:1.25m

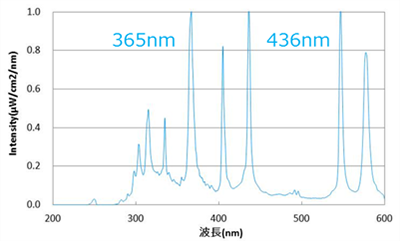

分光分布

分光分布(グラフ)
