人感スイッチ 天井取付形 広角検知シリーズ

  • 電圧フリー(AC100V・200V・242V対応)※1
  • 検知エリアが広い(検知角度109°)
  • 高さ5mまで対応可(天井高さ5.7m)※2
  • 1箇所〜13箇所(子器増設12台可能)
  • 選べる定格8A・3A

※1 WDG8832(換気扇遅動100V用)を除く

※2 天井が高い場合:天井から検知面までの高さが3.5m〜5.0mの場合は人感スイッチから離れるに従い、検知感度が鈍くなります。確実に人を検知する中心部分(直径7m以下)が検知対象エリアとなるように設置してください。検知エリア調整カバーを取り付けて、周辺の感度の鈍い部分は検知しないようにしてください。

人感スイッチ 天井取付形 広角検知シリーズの特長

AC100V・200V・242V対応の電圧フリー※1

AC100V、AC200V、AC242V対応(イラスト)

現場の電圧を気にせず使用できます。

※1 WDG8832(換気扇遅動100V用)を除く

検知角度109度の広い検知エリア※2

検知エリアの説明イラスト

1台あたりの検知エリアが広いので、廊下などで子器の台数を減らすことができます。部屋の壁ぎわに設置しても対象エリアをカバー可能です。

※2 当社従来品 NDG1871との比較

高さ5m(天井高さ5.7m)まで対応可能※3

対応可能高さの説明イラスト

吹き抜け空間など天井の高い場所にも使用できます。

※3 天井が高い場合:天井から検知面までの高さが3.5m〜5.0mの場合は人感スイッチから離れるに従い、検知感度が鈍くなります。確実に人を検知する中心部分(直径7m以下)が検知対象エリアとなるように設置してください。検知エリア調整カバーを取り付けて、周辺の感度の鈍い部分は検知しないようにしてください。

1箇所〜13箇所(子器増設12台可能)

検知する場所を13箇所まで増やせます。3mの高さの天井に取り付けの場合、13箇所合計で約530mm2をカバー。(従来品NDG1871シリーズ 13箇所合計 約200mm2

室内壁取付・屋外壁取付子器と組合せ可能

接続可能子器(例)

器具画像

人感スイッチ 子器 WDG80411

器具画像

人感スイッチ屋外壁取付形 子器 NDG18611

取付形状の違う人感スイッチとの組合せができます。天井と壁の連動、屋内と屋外の連動に便利です。

検知エリア調整カバー付

「検知エリア調整カバー」を2種類、商品に同梱しています。取り付けることで、人感検知を部分的に制限できます。
【スポット用】 検知エリアの周辺(外周)を検知しないようにします。
【半円カット用】検知エリアの片側約半分を検知しないようにします。

検知エリア調整カバーの説明(イラスト)

動作時間は約5秒〜30分の9段階

水の浸入を防ぐ、レンズ・本体密着構造と凸リブ(説明画像)

人がいなくなってから照明または換気扇がOFFになるまでの時間は、約5秒・10秒・30秒・1分・2分・4分・10分・20分・30分から選択できます。本体表面のつまみで設定します。

検知エリア調整カバーの説明(イラスト)

屋内・軒下兼用

水の浸入を防ぐ、レンズ・本体密着構造と凸リブ(説明画像)

レンズ周囲の凸リブ+レンズと本体の密着構造により、器具下面からの水の浸入を防ぎます。屋内のみならず、軒下(直接雨の当たらない天井)にもお使いいただけます。

※ 防水構造ではありません。浴室や、直接噴流等がかかる場所、壁面への取り付けや、高圧洗浄による洗浄などはできません。

エリア調整しやすい検知表示LED(赤色)付

点灯イメージ(画像)

点灯イメージ

人の動きを検知すると、検知レンズ内の表示LEDが点滅します。

検知エリアについて(説明画像)
天井高さ
a
天井から検知面までの高さ
b
検知エリア調整カバー取り付けなし 検知エリア調整カバー取り付け時
109° 70°
直径 c 1辺 d 直径 c 1辺 d
2.4m 1.7m 4.8m 3.4m 2.4m 1.7m
2.7m 2.0m 5.6m 4.0m 2.8m 2.0m
3.0m 2.3m 6.4m 4.6m 3.2m 2.3m
3.2m 2.5m 7.0m 5.0m 3.5m 2.5m
4.2m 3.5m 9.8m 6.9m 4.9m 3.5m
5.7m 5.0m - - 7.0m 5.0m

●検知面は床から70cm上(手などを検知する位置)とします。 ●周囲温度と検知対象の人との温度差条件などの影響で検知感度は変化します。 ●検知エリアはおおよその範囲を示しています。検知エリアに検知したい場所が入るように人感スイッチをとりつけてください。 ●検知エリアを制限したい場合は、検知エリア調整カバーをご使用ください。検知レンズ部は動きません。 ●天井が高い場合:天井から検知面までの距離が3.5m〜5.0mの範囲は周辺にかけて感度が鈍くなります。確実に人を検知する中心部分(直径7m以下)が検知エリアとなるように設置してください。検知エリア調整カバーを取り付けて、周辺の感度の鈍い部分は検知しないようにしてください。

新多分割レンズ採用!

従来品の約4倍※3に検知エリアを細分化。より人の動きを検知します。検知エリアは円形なので、近づく方向による検知感度ムラも軽減されます。

多分割レンズの場合の検知エリア(イメージ)
従来レンズの場合の検知エリア(イメージ)

※4 当社従来品レンズ(NDG1871他)との比較による。エリア分割数従来レンズ25分割、新多分割レンズ111分割。

ベーシックな定格8A 親器WDG8871・子器WDG88716・換気扇専用子器WDG8881 屋内・軒下専用

3Aタイプ 親器WDG8821 単独使用可 子器・換気扇専用子器接続可 屋内・軒下兼用

トイレ用(単独使用専用)換気扇遅動WDG8832

手元操作スイッチ(ワイド・アイ対応)

商品選択例 配線図

廊下 / 吹き抜けエントランス

照明を一括ON-OFF

親器子器

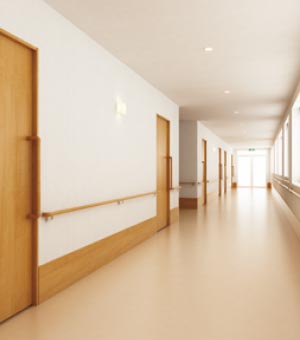

廊下

廊下(イメージ)

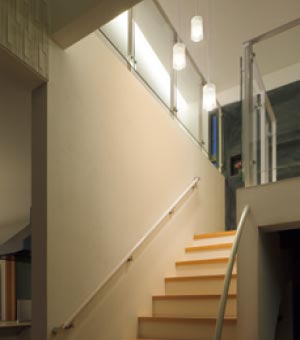

吹き抜けエントランス

吹き抜けエントランス(イメージ)

負荷が照明のみの場合/手元スイッチと組み合わせる場合

配線図(イラスト)

種類を選択し数量を入力後、合計ボタンを押す

商品 種類 形名 希望
小売価格
(円/税抜)
数量(台) 合計希望
小売価格
(円/税抜)
人感スイッチ天井取付形 親器 8Aタイプ 広角検知形 電圧フリー WDG8871 15,500 1 15,500
親器 3Aタイプ 広角検知形 電圧フリー WDG8821 13,700 0
子器 広角検知形 WDG88716 9,500 1〜12 9,500
人感スイッチ用 手元操作スイッチ Lサイズ WDG1923L 2,930 1 2,930
Mサイズ(スイッチスペース付) WDG1923M 2,930 0
ワイド・アイ スイッチプレート WDG5111(WW) 95 1 95
  28,025

パウダールーム+トイレットスペース

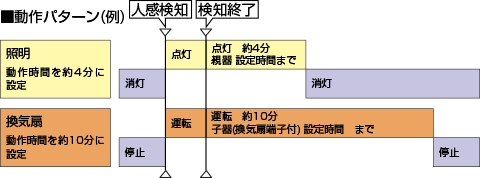

照明と換気扇を一括ON-OFF

親器子器換気扇専用子器

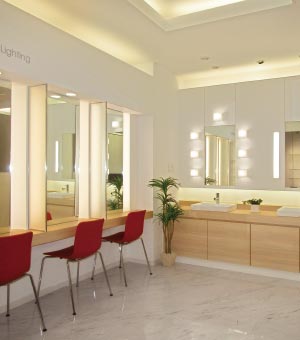

パウダールーム

パウダールーム 九州コラボ(イメージ)

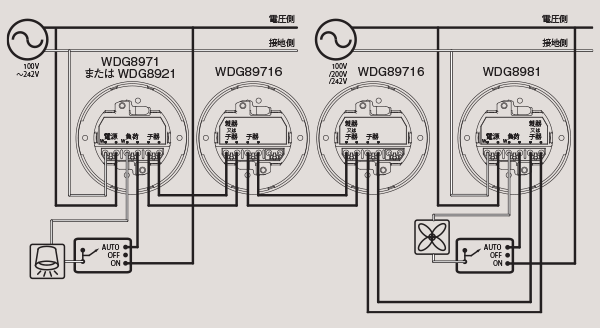

負荷が照明と換気扇の場合/手元スイッチと組み合わせる場合

配線図(イラスト)

種類を選択し数量を入力後、合計ボタンを押す

商品 種類 形名 希望
小売価格
(円/税抜)
数量(台) 合計希望
小売価格
(円/税抜)
人感スイッチ天井取付形 親器 8Aタイプ 広角検知形 電圧フリー WDG8871 15,500 1 15,500
親器 3Aタイプ 広角検知形 電圧フリー WDG8821 13,700 0
子器 広角検知形 WDG88716 9,500 1〜11 9,500
換気扇接続専用子器 広角検知形 電圧フリー WDG8881 9,900 1 9,900
人感スイッチ用 手元操作スイッチ 2回路用 WDG1933 5,420 1 5,420
ワイド・アイ スイッチプレート WDG5111(WW) 95 1 95
  40,415

レストルーム(洗面台+トイレット)

照明と換気扇を一括ON-OFF

親器換気扇専用子器

広めのトイレ

広めのトイレ(イメージ)

負荷が照明と換気扇の場合/手元スイッチと組み合わせる場合

配線図(イラスト)

種類を選択し数量を入力後、合計ボタンを押す

商品 種類 形名 希望
小売価格
(円/税抜)
数量(台) 合計希望
小売価格
(円/税抜)
人感スイッチ天井取付形 親器 8Aタイプ 広角検知形 電圧フリー WDG8871 15,500 1 0
親器 3Aタイプ 広角検知形 電圧フリー WDG8821 13,700 13,700
換気扇接続専用子器 広角検知形 電圧フリー WDG8881 9,900 1 9,900
人感スイッチ用 手元操作スイッチ 2回路用 WDG1933 5,420 1 5,420
ワイド・アイ スイッチプレート WDG5111(WW) 95 1 95
  29,115

多機能トイレ/住宅のトイレ

照明と換気扇を1台でON-OFF

換気扇遅動

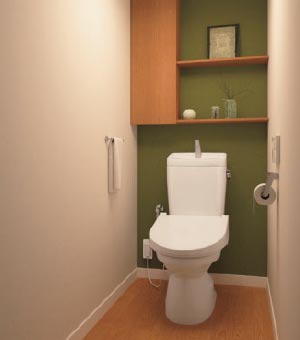

住宅のトイレ

住宅のトイレ(イメージ)

トイレ用単独使用のみ/照明と換気扇を1台でON-OFF

配線図(イラスト)

種類を選択し数量を入力後、合計ボタンを押す

商品 種類 形名 希望
小売価格
(円/税抜)
数量(台) 合計希望
小売価格
(円/税抜)
人感スイッチ天井取付形 1箇所 換気扇遅動 100V用 WDG8832 12,500 1 12,500
人感スイッチ用 手元操作スイッチ 2回路用 WDG1933 5,420 1 5,420
ワイド・アイ スイッチプレート WDG5111(WW) 95 1 95
  18,015

玄関ポーチ

照明をON-OFF

親器

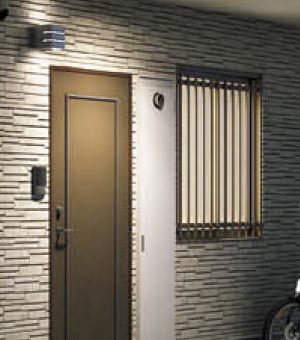

玄関ポーチ

玄関ポーチ(イメージ)

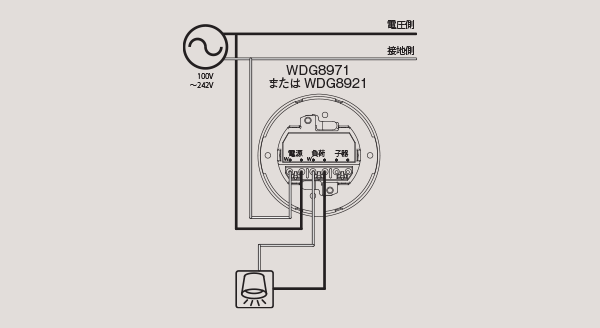

単独使用の場合/手元スイッチを使用しない場合

配線図(イラスト)

種類を選択し数量を入力後、合計ボタンを押す

商品 種類 形名 希望
小売価格
(円/税抜)
数量(台) 合計希望
小売価格
(円/税抜)
人感スイッチ天井取付形 親器 8Aタイプ 広角検知形 電圧フリー WDG8871 15,500 1 0
親器 3Aタイプ 広角検知形 電圧フリー WDG8821 13,700 13,700
  13,700

人感スイッチ用 手元操作スイッチの特長

入・切・自動を手元(壁)で操作できます

手元操作スイッチ(イメージ)
照明ON
照明OFF
自動人を検知すると点灯・消灯

つまみの向きと大きな文字で、設定位置をはっきり確認できます

裏面から入れるネームカードで負荷種類を表示できます

ネームカードの取り付け方

WIDE i(ワイド・アイ)用のネームカードテンプレートを公開中

ダウンロードするだけでWIDE i(ワイド・アイ)シリースのネームカードを自在に作成。WIDE-iネームカード(無地)WDG4947に印刷すると、簡単にオリジナルネームカードが作成できます。

WIDE i(ワイド・アイ)シリーズ配線器具

WIDE-iスイッチと並べてスイッチプレートに収まります

スイッチプレート(イメージ)

普段スイッチ操作をしたくない場所では、クリアパネル採用のカバープレートを使用できます

保護カバープレート NWD5710(WW)(イメージ)

保護カバープレート NWD5710(WW)

保護カバープレート NWD5711(WW)(イメージ)

保護カバープレート NWD5711(WW)

キー付ロック付防滴プレート WDG7116(WW)(イメージ)

キー付ロック付防滴プレート WDG7116(WW)

※ 写真はプレートおよびネームカード(別売)挿入時のイメージです。

※ 手元操作スイッチにはネームカード(無地)を付属しています。

人感スイッチ用 手元操作スイッチ ラインアップ

人感スイッチ用 手元操作スイッチ 適合プレート ラインアップ
