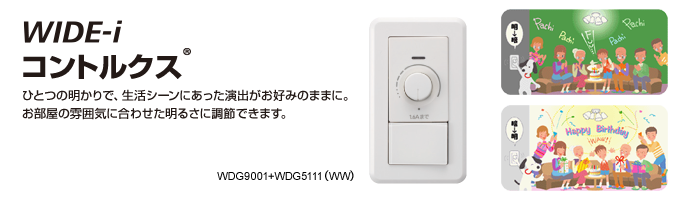

WIDE iコントルクス つまみを調節することで、明るさを変えられます。

LEDコントルクス

WDG9001+WDG5111(WW)の写真

LEDコントルクス
(2線式)

リンクWDG9001 データベースへ

適合プレート(別売)

リンクWDG5111(WW) データベースへ

コントルクス動作イメージ
リンクコントルクス動作イメージ画面を開く

最も暗い明るさを設定可能

明るさ下限設定ボタンの説明図

LEDランプの調光範囲に合わせて、点灯・消灯の明るさ下限を設定できます。また、種類の異なる負荷を1台の調光器で使用した場合の点灯タイミングのばらつきを合わせたり、ちらつきが発生しない明るさに制限できます。ランプや設置場所に合わせて設定ください。

負荷接続異常警告表示機能付

過電流など配線や負荷接続異常時には表示部が赤色に点灯します。表示部の点灯が継続するときは、配線異常か過負荷が考えられます。入切スイッチを切り、配線・負荷の確認をした後、再度スイッチを入れてください。

配線は片切スイッチと同じ2線式

■ 配線図
配線図

目にやさしいフェードイン・フェードアウト(※)機能

ゆっくり明るくなるフェードイン、暗くなるフェードアウト(※)機能付きで、なめらかな点灯・消灯を実現。

※ フェードアウト機能はつまみ操作時のみ。つまみを真下まで回した時点で消灯となりますが、その際にゆっくりと暗くなっていく機能です。入切スイッチ操作時はフェードアウト機能は働きません。

<コントルクス フェードイン・フェードアウト機能 動画>
動画を再生するためには最新の Flash Player が必要です。
別ウィンドウリンク Flash Player のダウンロードページへ
iPad、iPhoneの方は、
別ウィンドウリンク こちらから動画をご覧いただけます(Youtubeの動画再生ページへ)

電球形LEDランプ(調光器対応4.5W)なら26台まで接続可能

負荷接続台数の求め方

負荷接続台数 = 1.6(A)÷ LEDランプ 定格入力電流(A)
※ 定格入力電流(A)はLEDランプの仕様をご確認ください。

例)電球形LEDランプ 一般電球形 LEL-AW4N/D の定格入力電流 0.06A

コントルクス単独取り付けの場合:1.6 ÷ 0.06 = 26.6 26台まで接続可能
コントルクスを連接する場合:1.2 ÷ 0.06 = 20 20台まで接続可能

※ LED電球の異なる機種を組み合わせて使用された場合、点灯回路方式の違いにより相互干渉しちらつく場合があります。

白熱電球用コントルクス

このページのトップへ

【ご注意】
このページに掲載されている商品の取り付けには電気工事が必要です。
一般の方の電気工事は法律で禁止されていますので、取り付けは必ず工事店・電気店(有資格者)に依頼してください。
