カタログ正誤のお知らせ

東芝 施設・屋外照明2019-2020(A-56)正誤表(新商品最終仕様含)

2020年1月7日現在

平素は格別のお引き立て誠にありがとうございます。

東芝 施設・屋外照明2019-2020(A-56)におきまして誤った記載箇所がございました。

お客様にはご迷惑をおかけいたしましたことを深くお詫びし、訂正をさせていただきます。恐れ入りますが、本正誤表をご確認の上、ご利用いただけますようお願いいたします。

印:発売予告ページにある新商品の "暫定仕様" は順次、"最終仕様" へと変更いたします。

なお、ホームページカタログ閲覧は正誤表反映版を公開しております。

※頁番号をクリックするとカタログ閲覧掲載頁を別窓で開きます。

印刷用正誤表 PDF(PDF:622KB)

訂正箇所 訂正内容
69 ハイグレード 5200lmタイプ 3500KのLEDバー形名 形名 訂正 LEEM-40523WW-HG LEEM-40524WW-HG
116 LEER-43602-LS9+LEEM-40404N-HG 組合せ価格 訂正 \44,000 \40,500
LEER-43602-LS9+LEEM-40693N-01 \40,500 \44,000
118 特性一覧 高演色タイプ 種類欄に掲載のeマーク
削除
組合せ入力特性一覧表(誤) 組合せ入力特性一覧表(誤)
121 LEKT223324N-LS9 代替品の形名 訂正 LEKT222323N-LS9の代替品 LEKT223323N-LS9の代替品
LEKT223164N-LS9 LEKT222163N-LS9の代替品 LEKT223163N-LS9の代替品
LEKT223084N-LS9 LEKT222083N-LS9の代替品 LEKT223083N-LS9の代替品
135 まぶしさ抑制構造の説明 CGタイプの説明文 訂正 外側カバーで直交視(A方向)を、波状カバーで
平行視(B方向)のまぶしさを抑制します。
従来蛍光灯器具でアルミルーバーや白色バッフル
を使用しているエリアにおすすめです。
外側カバーで直交視(A方向)のまぶしさを
抑制します。視線方向が固定される講堂や
窓口業務をおこなう執務エリアにおすすめです。
150 LEEM-41203N-PS×2灯 希望小売価格(税別) 訂正 \74,400 \82,400
LEEM-41003N-PS×2灯 \53,200 \61,000
LEET-42701T-LS9 + LEEM-41203N-PS×2 \109,800 \117,800
LEET-42701T-LS9 + LEEM-41003N-PS×2 \88,400 \96,400

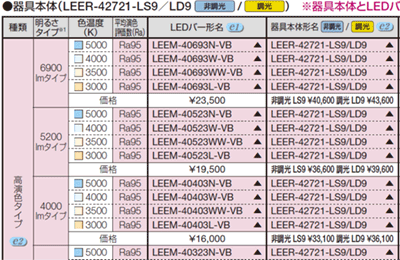

159 特性一覧 高演色タイプ 種類欄に掲載のeマーク 削除 組合せ入力特性一覧表(誤) 組合せ入力特性一覧表(誤)
160 特性一覧 高演色タイプ 種類欄に掲載のeマーク 削除 組合せ入力特性一覧表(誤) 組合せ入力特性一覧表(誤)
182 直管形LEDベースライト入力特性一覧表 LDL20×2灯用器具 Hf16高出力タイプ
形名、消費電力、入力電流 訂正
LDL20T・□/15/□
35.0W 34.0W 34.0W 0.354A 0.177A 0.150A
LDL20T・□/12/□
27.0W 27.0W 27.5W 0.274A 0.138A 0.118A
184 直管形LEDベースライト 埋込形 埋込下面開放Cチャンネル回避の参照ページ 訂正 組合せ入力特性一覧表(誤) 組合せ入力特性一覧表(誤)
185 直管形 LEDベースライト
ブラケット
非調光 LDL40 1灯
ラインアップ一覧表
商品掲載頁 削除 全面アクリル ●P.269
鉄枠・3面アクリル ●P.269
鉄枠・前面アクリル ●P.269
鉄枠・2面アクリル ●P.269
直管形 LEDベースライト
防湿・防雨形ブラケット
非調光 LDL40 1灯
ラインアップ一覧表
鉄枠・3面アクリル ●P.333
鉄枠・前面アクリル ●P.333
鉄枠・2面アクリル ●P.333
199 LERC-67411N-LD9 固有エネルギー消費効率 訂正 固有エネルギー消費効率:
136.5lm/W
固有エネルギー消費効率:
134.9lm/W
LERC-67411W-LD9 固有エネルギー消費効率:
133.2lm/W
固有エネルギー消費効率:
131.5lm/W

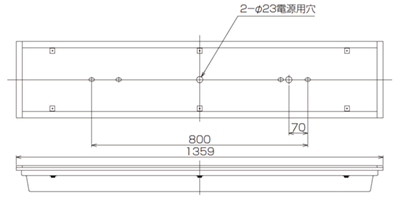

279 LEET-42841AT-LS9 寸法図 訂正 寸法図(誤) 寸法図(誤)
297 経済比較
イエロー光直管LED + 直管形LED器具
消費電力 20W 20.5W
年間電力量 3600kWh 3690kWh
ランニングコスト \97,200 \99,630
イニシャル+ランニングコスト \2,430,000 \2,454,300
298 イエロー光 直管形LEDランプ 直管形LEDベースライト器具との組合せ入力特性一覧表 組合せ入力特性一覧表(誤) 組合せ入力特性一覧表(誤)
302 LET-42502-LS9 質量 訂正 5.6kg 5.5kg
322
323
共通仕様 備考 訂正 備考:電源穴は中央にはありませんのでご注意ください。 削除
329 LER-41482-LS9 在庫区分 訂正
382 埋込形[Φ150]の仕様・寸法欄 天井取付厚さ 訂正 天井取付厚さ:3mm〜45mm 天井取付厚さ:3mm〜25mm
埋込形[Φ150] 9形 低天井用[〜3m] 新商品の形名 訂正 ※ LEDEM09221M
+LEDEMX05021の組合せで対応可能
※ LEDEM09221M
+LEDEMX05022の組合せで対応可能
30形 特高天井用[〜16m] 新商品の形名 訂正 ※ LEDEM30225M
+LEDEMX05021の組合せで対応可能
※ LEDEM30225M
+LEDEMX05022の組合せで対応可能
383 埋込形[Φ200]の仕様・寸法欄 天井取付厚さ 訂正 天井取付厚さ:3mm〜45mm 天井取付厚さ:3mm〜25mm
埋込形[Φ200] 9形 低天井用[〜3m] 新商品の形名 訂正 ※ LEDEM09221M
+LEDEMX20024の組合せで対応可能
※ LEDEM09221M
+LEDEMX20025の組合せで対応可能
13形 低天井用[〜3m] 新商品の形名 訂正 ※ LEDEM13221M
+LEDEMX20024の組合せで対応可能
※ LEDEM13221M
+LEDEMX20025の組合せで対応可能
30形 中天井用[〜8m] 新商品の形名 訂正 ※ LEDEM30223M
+LEDEMX20024の組合せで対応可能
※ LEDEM30223M
+LEDEMX20025の組合せで対応可能
30形 特高天井用[〜16m] 新商品の形名 訂正 ※ LEDEM30225M
+LEDEMX20024の組合せで対応可能
※ LEDEM30225M
+LEDEMX20025の組合せで対応可能
424 IHD-50101EMの2ルクスの範囲 イラストの範囲数値 訂正 4.8 9.6
LEDDM50101の2ルクスの範囲 5.5 11.0
IHG-10100EMの2ルクスの範囲 8.5 17.0
LEDGM10100の2ルクスの範囲 10.4 20.8
EMM-501の2ルクスの範囲 4.2 7.4
LEMM-120の2ルクスの範囲 5.6 11.4
EMM-501とLEMM-120の設置間隔表 設置間隔範囲 訂正 EMM-501 2.4m⇒4.1 2.6m⇒4.2 3.0m⇒4.3
LEMM-120 2.4m⇒5.5 2.6m⇒5.6 3.0m⇒5.6
EMM-501 2.4m⇒3.7 2.6m⇒3.7 3.0m⇒3.8
LEMM-120 2.4m⇒5.5 2.6m⇒5.7 3.0m⇒5.8
452 XEF-5065CF 器具名称 訂正 <両面灯用> 削除
施工上のご注意 XEF-5064W 適合器具 訂正 FBK-20661N-LS17 FBK-42661N-LS17
479 誘導灯のモニターの見方 1998年以降〜の箇所のランプ正常/不具合のモニターについて 充電モニター ランプモニター
671 LEDシーリングダウンライト 説明文 器具効率 訂正 パワフルな明るさを高効率110.5lm/W※1で実現。 パワフルな明るさを高効率141.2lm/W※1で実現。
698 LED高天井器具
オプション組合せ一覧表
適合・非適合 訂正 軽量スタンダードタイプ2灯用 LEDX-20057G「 - 」 軽量スタンダードタイプ2灯用 LEDX-20057G「  」
軽量スタンダードタイプ1灯用 LEDX-10052G「 - 」 軽量スタンダードタイプ1灯用 LEDX-10052G「  」
700 LEDJ-20029N-LD9 公共施設用照明器具形名 訂正 LSR1W-2000 LSR1W-200
LEDJ-20031N-LD9 LSR1M-2000 LSR1M-200
717 LEDJ31901HN-LS9 形名 訂正 LEDJ31901HN-LS9 LEDJ31901HN-LS2
LEDJ21901HN-LS9 LEDJ21901HN-LS9 LEDJ21901HN-LS2
LEDJ16901HN-LS9 LEDJ16901HN-LS9 LEDJ16901HN-LS2
734 ポールヘッド形投光器取付架台 ポールヘッド形投光器取付架台 削除 ポールヘッド形投光器取付架台(誤) 削除
777 オプション部品 参照ページ 訂正 p.780 p.776
827 塗装色表記 日塗工色番号名 削除 (□N-30)※ 削除
831 塗装色表記 日塗工色番号名 削除 (□N-30)※ 削除
832 塗装色表記 日塗工色番号名 削除 (□N-30)※ 削除
850 ■防犯照明の照度基準について 説明文 訂正 JISおよび公益社団法人 日本防犯設備協会では… 公益社団法人 日本防犯設備協会では…
854 LEDK-70928N-LS9 在庫区分 訂正
LEDK-70928NP-LS9
855 置換え表 形名 訂正 LEDG-78930N-LS1 LEDK-78930N-LS1
LEDG-78930L-LS1 LEDK-78930L-LS1
LEDG-70928N-LS9 LEDK-70928N-LS9
LEDG-70928L-LS9 LEDK-70928L-LS9
859 ■ 4タイプの光束と2タイプの配光 明るさ4タイプ 最終仕様反映 5,600lmタイプ
7,900lmタイプ
11,600lmタイプ
16,500lmタイプ
5,900lmタイプ
8,000lmタイプ
11,700lmタイプ
16,760lmタイプ
860 ガイドラインタイプ
「a,b」の
BRP471_116CW86WDN
器具光束 固有エネルギー消費効率 最終仕様反映 定格光束:11,600
固有エネルギー消費効率:135.5
定格光束:11,700
固有エネルギー消費効率:136.6
ガイドラインタイプ
「c,d,e」の
BRP471_165CW127WDN
器具光束 消費電力 平均電力 固有エネルギー消費効率 皮相電力 最終仕様反映 定格光束:16,500
消費電力:122.9
平均電力:110.6
固有エネルギー消費効率:134.3
皮相電力:126
定格光束:16,760
消費電力:126.6
平均電力:114.0
固有エネルギー消費効率:132.3
皮相電力:130
ガイドラインタイプ
「f,g」の
BRP471_79CW56WDN
器具光束 固有エネルギー消費効率 皮相電力 最終仕様反映 定格光束:7,900
固有エネルギー消費効率:142.1
皮相電力:57
定格光束:8,000
固有エネルギー消費効率:143.8
皮相電力:58
ガイドラインタイプ
「h,i,j」の
BRP471_116CW86WDN
器具光束 消費電力 固有エネルギー消費効率 最終仕様反映 定格光束:11,600
消費電力:58.6
固有エネルギー消費効率:135.5
定格光束:11,700
消費電力:85.6
固有エネルギー消費効率:136.6
ガイドラインタイプ
「k,l」の
BRP471_56CW45WDN
器具光束 固有エネルギー消費効率 最終仕様反映 定格光束:5,600
固有エネルギー消費効率:125.0
定格光束:5,900
固有エネルギー消費効率:131.6
ガイドラインタイプ
「m」の
BRP471_165CW127WDN
器具光束 消費電力 平均電力 固有エネルギー消費効率 皮相電力 最終仕様反映 定格光束:16,500
消費電力:122.9
平均電力:110.6
固有エネルギー消費効率:134.3
皮相電力:126
定格光束:16,760
消費電力:126.6
平均電力:114.0
固有エネルギー消費効率:132.3
皮相電力:130
ガイドラインタイプ
「n」の
BRP471_116CW86WDN
器具光束 固有エネルギー消費効率 最終仕様反映 定格光束:11,600
固有エネルギー消費効率:135.5
定格光束:11,700
固有エネルギー消費効率:136.6
ガイドラインタイプ
「o」の
BRP471_79CW56WDN
器具光束 固有エネルギー消費効率 皮相電力 最終仕様反映 定格光束:7,900
固有エネルギー消費効率:142.1
皮相電力:57
定格光束:8,000
固有エネルギー消費効率:143.8
皮相電力:58
ガイドラインタイプ
「p」の
BRP471_116CW86WDN
BRP471_116CW86WDW
器具光束 固有エネルギー消費効率 最終仕様反映 定格光束:11,600
固有エネルギー消費効率:135.5
定格光束:11,700
固有エネルギー消費効率:136.6
ガイドラインタイプ
「q」の
BRP471_79CW56WDN
BRP471_79CW56WDW
器具光束 固有エネルギー消費効率 皮相電力 最終仕様反映 定格光束:7,900
固有エネルギー消費効率:142.1
皮相電力:57
定格光束:8,000
固有エネルギー消費効率:143.8
皮相電力:58
ガイドラインタイプ
「q'」の
BRP471_56CW45WDN
BRP471_56CW45WDW
器具光束 固有エネルギー消費効率 最終仕様反映 定格光束:5,600
固有エネルギー消費効率:125.0
定格光束:5,900
固有エネルギー消費効率:131.6
ガイドラインタイプ
「r」の
BRP471_116CW86WDN
BRP471_116CW86WDW
器具光束 固有エネルギー消費効率 最終仕様反映 定格光束:11,600
固有エネルギー消費効率:135.5
定格光束:11,700
固有エネルギー消費効率:136.6
ガイドラインタイプ
「s」の
BRP471_79CW56WDN
BRP471_79CW56WDW
器具光束 固有エネルギー消費効率 皮相電力 最終仕様反映 定格光束:7,900
固有エネルギー消費効率:142.1
皮相電力:57
定格光束:8,000
固有エネルギー消費効率:143.8
皮相電力:58
ガイドラインタイプ
「t」の
BRP471_116CW86WDN
BRP471_116CW86WDW
器具光束 固有エネルギー消費効率 最終仕様反映 定格光束:11,600
固有エネルギー消費効率:135.5
定格光束:11,700
固有エネルギー消費効率:136.6
ガイドラインタイプ
「u」の
BRP471_116CW86WDN
器具光束 固有エネルギー消費効率 最終仕様反映 定格光束:11,600
固有エネルギー消費効率:135.5
定格光束:11,700
固有エネルギー消費効率:136.6
ガイドラインタイプ
「u」の
BRP471_79CW56WDW
器具光束 固有エネルギー消費効率 皮相電力 最終仕様反映 定格光束:7,900
固有エネルギー消費効率:142.1
皮相電力:57
定格光束:8,000
固有エネルギー消費効率:143.8
皮相電力:58
ガイドラインタイプ
「v,w」の
BRP471_165CW127WDN
器具光束 消費電力 平均電力 固有エネルギー消費効率 皮相電力 最終仕様反映 定格光束:16,500
消費電力:122.9
平均電力:110.6
固有エネルギー消費効率:134.3
皮相電力:126
定格光束:16,760
消費電力:126.6
平均電力:114.0
固有エネルギー消費効率:132.3
皮相電力:130
861 BRP471_56CW45WDN 器具光束 固有エネルギー消費効率 電力会社申請入力容量 最終仕様反映 器具光束:5,600 lm
固有エネルギー消費効率:125.0 lm/W(200V時)
電力会社申請入力容量:50VA
器具光束:5,900 lm
固有エネルギー消費効率:131.6 lm/W(200V時)
電力会社申請入力容量:49VA
BRP471_79CW56WDN 器具光束 平均消費電力 固有エネルギー消費効率 最終仕様反映 器具光束:7,900 lm
平均消費電力:50.1W(242V)
固有エネルギー消費効率:142.1 lm/W(200V時)
器具光束:8,000 lm
平均消費電力:50.2W(242V)
固有エネルギー消費効率:143.8 lm/W(200V時)
BRP471_116CW86WDN 器具光束 平均消費電力 固有エネルギー消費効率 最終仕様反映 器具光束:11,600 lm
平均消費電力: 77.9W(100V)
固有エネルギー消費効率:135.5 lm/W(200V時)
器具光束:11,700 lm
平均消費電力: 78.0W(100V)
固有エネルギー消費効率:136.6 lm/W(200V時)
BRP471_165CW127WDN 器具光束 消費電力 平均消費電力 固有エネルギー消費効率 電力会社申請入力容量 最終仕様反映 器具光束:16,500 lm
消費電力: 125.9W(100V), 122.9W(200V),
123.1W(242V)
平均消費電力: 113.3W(100V), 110.6W(200V),
110.8W(242V)
固有エネルギー消費効率:134.2 lm/W(200V時)
電力会社申請入力容量:134VA
器具光束:16,760 lm
消費電力: 129.6W(100V), 126.6W(200V),
126.8W(242V)
平均消費電力: 116.6W(100V), 114.0W(200V),
114.1W(242V)
固有エネルギー消費効率:132.3 lm/W(200V時)
電力会社申請入力容量:132VA
器具本体共通仕様 器具重量(ポール用アダプタ込) 最終仕様反映 器具重量(ポール用アダプタ込):(9.8kg) 器具重量(ポール用アダプタ込):(10.6kg)
ポール用アダプタ共通仕様 適合ポール挿入寸法 最終仕様反映 適合ポール挿入寸法:Φ42.7〜60.5×120mm 適合ポール挿入寸法:Φ42.0〜60.5×120mm
862 BRP471_56CW45WDW 器具光束 固有エネルギー消費効率 電力会社申請入力容量 最終仕様反映 器具光束:5,600 lm
固有エネルギー消費効率:125.0 lm/W(200V時)
電力会社申請入力容量:50VA
器具光束:5,900 lm
固有エネルギー消費効率:131.6 lm/W(200V時)
電力会社申請入力容量:49VA
BRP471_79CW56WDW 器具光束 平均消費電力 固有エネルギー消費効率 最終仕様反映 器具光束:7,900 lm
平均消費電力:50.1W(242V)
固有エネルギー消費効率:142.1 lm/W(200V時)
器具光束:8,000 lm
平均消費電力:50.2W(242V)
固有エネルギー消費効率:143.8 lm/W(200V時)
BRP471_116CW86WDW 器具光束 平均消費電力 固有エネルギー消費効率 最終仕様反映 器具光束:11,600 lm
平均消費電力: 77.9W(100V)
固有エネルギー消費効率:135.5 lm/W(200V時)
器具光束:11,700 lm
平均消費電力: 78.0W(100V)
固有エネルギー消費効率:136.6 lm/W(200V時)
BRP471_165CW127WDW 器具光束 消費電力 平均消費電力 固有エネルギー消費効率 電力会社申請入力容量 最終仕様反映 器具光束:16,500 lm
消費電力: 125.9W(100V), 122.9W(200V),
123.1W(242V)
平均消費電力: 113.3W(100V), 110.6W(200V),
110.8W(242V)
固有エネルギー消費効率:134.2 lm/W(200V時)
電力会社申請入力容量:134VA
器具光束:16,760 lm
消費電力: 129.6W(100V), 126.6W(200V),
126.8W(242V)
平均消費電力: 116.6W(100V), 114.0W(200V),
114.1W(242V)
固有エネルギー消費効率:132.3 lm/W(200V時)
電力会社申請入力容量:132VA
器具本体共通仕様 器具重量(ポール用アダプタ込) 最終仕様反映 器具重量(ポール用アダプタ込):(9.8kg) 器具重量(ポール用アダプタ込):(10.6kg)
ポール用アダプタ共通仕様 適合ポール挿入寸法 最終仕様反映 適合ポール挿入寸法:Φ42.7〜60.5×120mm 適合ポール挿入寸法:Φ42.0〜60.5×120mm
871 PD-45-525BW-ZN 公共施設用照明器具形名 訂正 T4.5(確認外) TB4.5(確認外)
874 PDF-45-525B ベース 寸法図 訂正 寸法図(誤) 寸法図(誤)
PDF-45-530B
909 MESL-SⅢ基本仕様 履歴ファイル出力 訂正 13ヶ月(CSV形式) CSV形式
911 MESL SelfieⅢ基本仕様 履歴ファイル出力 訂正 13ヶ月(CSV形式) CSV形式
930 DF-70170-PD 機器仕様 プレート(付属)形名 訂正 WIDEi対応(WDG51221WW) WIDEi対応(WDG5122WW)
調光信号増幅器 ■特長 1)説明文 訂正 1) MESLシリーズ、SESLシリーズの調光用制御機器に使用できます。 1) MESLシリーズ、SESLシリーズ(コントルクスPD含)の調光用制御機器に使用できます。
979 AL-LED-TDL-L 在庫区分 訂正 受注生産品マーク
AL-LED-TDL-LS
AL-LED-TDL-M
欄外 注記 在庫区分の説明 追加 記載なし 受注生産品マーク受注生産品(納期に関しては別途お問合せください
980 欄外 注記 在庫区分の説明 追加 記載なし 受注生産品マーク受注生産品(納期に関しては別途お問合せください
981 AL-LED-ASJ-L 在庫区分 訂正 受注生産品マーク
AL-LED-FSJ-L
AL-LED-FSJ-W
AL‐LED-ASP-L-2
AL-LED-FSP-L-2
AL‐LED-FSP-W-2
AL-LED-BL-12-3-JCH
AL-LED-BL-12-3CH
AL-LED-BL-TQ
AL-LED-UH-4L-C
AL-LED-UH-4W-C
AL-LED-LH-4L
AL-LED-LH-4W
欄外 注記 在庫区分の説明 追加 記載なし 受注生産品マーク受注生産品(納期に関しては別途お問合せください
982 TRDM3-20M 在庫区分 訂正 受注生産品マーク
欄外 注記 在庫区分の説明 追加 記載なし 受注生産品マーク受注生産品(納期に関しては別途お問合せください
1050 LBS5-4-19 寸法図 器具高さ 訂正 器具高さ 117 器具高さ 85
LBS5-4-24 器具高さ 117 器具高さ 85
A38 リモコンブレーカ―制御T/U 代替時の注意事項 訂正 TMURB641A・642Aと常時耐磁式リモコンブレーカー
と組合わせて置き換える方法もありますので
代替対応は都度お問合わせください
代替品はありません。
A54 LEDS-1390*シリーズ TFB-2071(K)/(S) 風速(60m/s) 組合せ 訂正 ×
A70 LEDD87000**-LS WDG8832 接続台数 訂正 6 16
A176 沖縄営業所 住所 訂正 〒901-2134
浦添市字港川262
〒900-0002
沖縄市曙2-24-133 曙沖商ビル
