東芝 施設・屋外照明2020-2021(A-57)正誤表(新商品最終仕様含)

2021年1月28日現在

平素は格別のお引き立て誠にありがとうございます。

東芝 施設・屋外照明2020-2021(A-57)におきまして誤った記載箇所がございました。

お客様にはご迷惑をおかけいたしましたことを深くお詫びし、訂正をさせていただきます。恐れ入りますが、本正誤表をご確認の上、ご利用いただけますようお願いいたします。

印:発売予告ページにある新商品の "暫定仕様" は順次、"最終仕様" へと変更いたします。

なお、ホームページカタログ閲覧は正誤表反映版を公開しております。

※頁番号をクリックするとカタログ閲覧掲載頁を別窓で開きます。

印刷用正誤表 PDF(PDF:1.05MB)

訂正箇所 訂正内容
6 FRC-1825T SET 品名 訂正 かんたん無線調光SceneLEDシリーズ 照明器具設定・操作用 かんたん無線調光シリーズSceneLED[シーンレッド]用リモコン送信機
121 埋込形 下面開放W190 商品画像 訂正 器具画像(誤) 器具画像(正)
140
141
LEET-41201-DD9 在庫区分 訂正
LEET-42301-DD9
LEET-40701-DD9
LEET-41501-DD9
LEET-21201-DD9
LEET-22301-DD9
LEET-20701-DD9
LEET-21501-DD9
LEET-41201J-DD9SO 形名 訂正 LEET-42301J-DD9SO LEET-42301J-DD9-SO
LEET-42301J-DD9SO LEET-42301J-DD9SO LEET-42301J-DD9-SO
140
142
LEER-41502-DD9 在庫区分 訂正
LEER-42202-DD9
LEER-43002-DD9
153 LEET-40701-LS9 表左上器具タイプ名称 訂正 40タイプ埋込形W70 40タイプ直付形W70
LEET-42501-LS9 40タイプ埋込形下面開放 40タイプ直付形下面開放
158 適合LEDバー表中
LEEM-41203WWN-01
形名 訂正 LEEM-41203WWN-01 LEEM-41203WW-01
171 スクエア光源ユニットタイプ
直付・埋込兼用形
□720タイプ
寸法図 訂正 制御用穴(LAの場合) 制御用穴
172 スクエア光源ユニットタイプ
直付・埋込兼用形
□570タイプ
寸法図 訂正
173 スクエア光源ユニットタイプ
直付・埋込兼用形
□470タイプ
寸法図 訂正
174 スクエア光源ユニットタイプ
埋込形 □600タイプ
寸法図 訂正 制御用穴(LA・DZの場合) 制御用穴
175 スクエア光源ユニットタイプ
埋込形 □450タイプ
寸法図 訂正
176 スクエア光源ユニットタイプ
埋込形 □350タイプ
寸法図 訂正
211 LET-41207NK-LS9 LDL40S・N/29/38-G2組み合わせ時
消費電力、消費効率 訂正
62.0W、55.6lm/W 33.0W、104.5lm/W
LET-42404-LD9 LDL40S・N/19/25-G2組み合わせ時
消費電力、消費効率 訂正
23.0W、200.8lm/W 43.3W、106.7lm/W
LET-42414-LD9 23.0W、186.9lm/W 43.3W、99.3lm/W
直管形LEDベースライト
ランプ組み合わせ一覧表
記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
213 全機種 グリーン購入マーク 訂正 G1マーク Gマーク
214 LERC-62623N-LD9 グリーン購入マーク 訂正 G1マーク Gマーク
LERC-62623W-LD9
LERC-62423N-LD9
LERC-62423W-LD9
LERC-62603N-LD9
LERC-62603W-LD9
LERC-62403N-LD9
LERC-62403W-LD9
LERC-62623W-LD9 器具光束
固有エネルギー消費効率
最終仕様反映
5,800lm 126.0lm/W 6,000lm 130.4lm/W
LERC-62423N-LD9 消費電力
固有エネルギー消費効率
最終仕様反映
35.4W 127.1lm/W 34.7W 129.6lm/W
LERC-62423W-LD9 器具光束
消費電力
固有エネルギー消費効率
最終仕様反映
4,300lm 35.4W 121.4lm/W 4,500lm 34.7W 129.6lm/W
LERC-62803W-LD9 器具光束
固有エネルギー消費効率
最終仕様反映
7,700lm 140.7lm/W 8,000lm 146.2lm/W
LERC-62603W-LD9 器具光束
固有エネルギー消費効率
最終仕様反映
5,800lm 133.3lm/W 6,000lm 137.9lm/W
LERC-62403W-LD9 器具光束
固有エネルギー消費効率
最終仕様反映
4,300lm 131.0lm/W 4,500lm 137.1lm/W
下段 経済比較表 グレア制御LEDバータイプ
各消費電力
各ランニングコスト
ランニングコスト削減金額
最終仕様反映
消費電力/台 35.4W
消費電力/台(750ルクス調光時) 23.4W
ランニングコスト(1年) \121,264
ランニングコスト(10年) \1,212,645
10年間で約310万円削減
消費電力/台 34.7/W
消費電力/台(750ルクス調光時) 22.9W
ランニングコスト(1年) \118,867
ランニングコスト(10年) \1,118,866
10年間で約312万円削減
217 LERC-62602W-LD9 グリーン購入マーク 訂正 G1マーク Gマーク
LERC-62402W-LD9
LERC-62302W-LD9
LERC-62612N-LD9
LERC-62612W-LD9
LERC-62412N-LD9
LERC-62412W-LD9
LERC-62312N-LD9
LERC-62312W-LD9
LERC-61302N-LD9
LERC-61302W-LD9
LERC-61312N-LD9
LERC-61312W-LD9
228
229
スペック表右上 注釈 注記記載 訂正 ※ 200V時の暫定値 200V時の値
229 ViewLED 防湿・防雨形
40タイプ W70
スペック表
LEEM-40524N-WP-LS9との組み合わせ
グリーン購入マーク 訂正
G1マーク Gマーク
LEEM-40404N-WP-LS9との組み合わせ
グリーン購入マーク 訂正
G1マーク Gマーク
LEEM-40324N-WP-LS9との組み合わせ
グリーン購入マーク 訂正
G1マーク Gマーク
242 無線T/Flecsシステム システム構成図 改訂 無線センサーは50台まで 無線センサーは20台まで
267 TENQOOシリーズ 低ノイズ器具 品名 訂正 下面開放W220システムアップ システムアップ W150
326 LEKTW812134N-LS9
LEKTW812644N-LS9
質量 訂正 質量:5.4kg 質量:4.5kg
LEKTW823134N-LS9
LEKTW823644N-LS9
質量:6.2kg 質量:5.2kg
327 LEKTW807134N-LS9
LEKTW807644N-LS9
質量 訂正 質量:4.0kg 質量:3.6kg
LEKTW815134N-LS9
LEKTW815644N-LS9
質量:5.0kg 質量:4.3kg
335

340
TENQOO防湿・防雨形
ステンレス器具
共通仕様 本体の材質 訂正 本体:鋼板 白 本体:ステンレス 白塗装
341 LET-91387-LS9 備考 モデルチェンジ予定 削除 2020年秋モデルチェンジ予定 記載削除
LET-92387-LS9
342 LET-91087-LS9 備考 モデルチェンジ予定 削除 2020年秋モデルチェンジ予定 記載削除
343 LET-91187-LS9 備考 モデルチェンジ予定 削除 2020年秋モデルチェンジ予定 記載削除
354 防爆形LED照明器具 上部機種 共通仕様 訂正 ※端子箱は4方出です。ねじぶたは3個付きです ※端子箱は4方出です。ねじぶたは3個付きです
(LEDQ-47861SES-LS9, LEDQ-47821SES-LS9, LEDQ-28861SES-LS9, LEDQ-28821SES-LS9 は2個付き)。

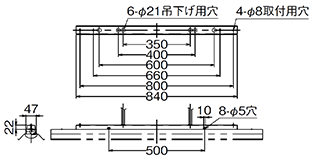

363 C-900M 寸法図 訂正 寸法図(誤) 寸法図(正)
390 FBK-10601LN-LS17
FBK-10602LN-LS17
FBK-20601LN-LS17
FBK-20602LN-LS17
FBK-42601LN-LS17
FBK-42602LN-LS17
生産完了時期 訂正 20/9月生産完了予定 20/12月生産完了予定
391 LED誘導灯(天井・壁直付形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
392 FBK-10601LN-LS17
FBK-10602LN-LS17
FBK-20601LN-LS17
FBK-20602LN-LS17
FBK-42601LN-LS17
FBK-42602LN-LS17
生産完了時期 訂正 20/9月生産完了予定 20/12月生産完了予定
393 LED誘導灯(天井吊下形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
394 FBK-10621LN-LS17
FBK-10622LN-LS17
FBK-20621LN-LS17
FBK-20622LN-LS17
FBK-42621LN-LS17
FBK-42622LN-LS17
生産完了時期 訂正 20/9月生産完了予定 20/12月生産完了予定
395 LED誘導灯(天井埋込形)/(床埋込形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
396 FBK-10671LN-LS17
FBK-20671LN-LS17
FBK-42671LN-LS17
生産完了時期 訂正 20/9月生産完了予定 20/12月生産完了予定
397 LED誘導灯(壁埋込形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
398 FBK-20651LN-LS17
FBK-20652LN-LS17
生産完了時期 訂正 20/9月生産完了予定 20/12月生産完了予定
399 LED誘導灯防湿・防雨形(HACCP兼用形)(天井直付形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
400 FBK-20653LN-LS17 生産完了時期 訂正 20/9月生産完了予定 20/12月生産完了予定
401 LED誘導灯防湿・防雨形(HACCP兼用形)(壁直付形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
402 FBK-10661-LS17
FBK-20661-LS17
FBK-42661-LS17
FBK-20681-LS17
生産完了時期 訂正 20/9月生産完了予定 20/12月生産完了予定
403 LED誘導灯防雨形(壁埋込形)/LED誘導灯クリーンルーム用(壁埋込形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
405 LED誘導灯点滅形(天井・壁直付天井吊下兼用形/壁埋込形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
407 LED誘導灯誘導音付加点滅形(天井・壁直付天井吊下兼用形・壁埋込形) 記載内容 最終仕様反映 記載内容全般 記載内容を最新の情報に修正
412 BOX-10661
BOX-20661
生産完了時期 訂正 20/9月生産完了予定 20/12月生産完了予定
新商品に適合する取付BOX 適合器具タイプ 追加 A級用、点滅形用、音声付加点滅形用 防水形用、A級用、点滅形用、音声付加点滅形用
436 LEDGM50102 配置間隔表 四角配置5.0mの値 訂正 16.2 15.6

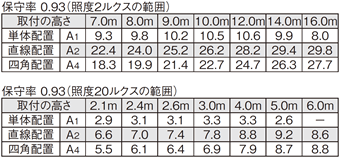

437 LEDDM50102W 配置間隔表 訂正 配置間隔表(誤) 配置間隔表(正)
LEDDM10100W 配置間隔表 訂正 配置間隔表(誤) 配置間隔表(正)
LEDGM50102W 仕様 訂正 カバー:SPC カバー:SECC
LEDGM10100W 仕様 訂正 カバー:SPC カバー:SECC
配置間隔表 訂正 配置間隔表(誤) 配置間隔表(正)
LEDDM50102H 配置間隔表 四角配置2.4mの値 訂正 9.9 9.8
LEDDM10100H 配置間隔表 訂正 配置間隔表(誤) 配置間隔表(正)
444 直管LED 非常用照明器具
センサー付階段灯 40タイプ
壁横取付専用
共通仕様 訂正 リモコン自己点検機能付 自己点検機能付
ページ下部 特注対応記載
削除
特注対応記載(誤) 削除
445 直管LED 非常用照明器具
センサー付階段灯 20タイプ
壁横取付専用
共通仕様 訂正 リモコン自己点検機能付 自己点検機能付
直管LED 非常用照明器具
センサー付階段灯 40タイプ
水平天井取付専用
共通仕様 訂正 リモコン自己点検機能付 自己点検機能付
直管LED非常用照明器具
センサー付階段灯
ページ下部 特注対応記載
削除
特注対応記載(誤) 削除
447 LED非常用照明器具
丸形ブラケット
ページ下部 特注対応記載
削除
特注対応記載(誤) 削除
451 40タイプ直付W70
定格出力タイプ
仕様 訂正 ニッケル水素蓄電池(7HR-AG-TL \12,400) ニッケル水素蓄電池(6HR-AG-TL \12,400)
453 40タイプ直付W120
定格出力タイプ
455 40タイプ直付W230
定格出力タイプ
457 40タイプ反射笠
定格出力タイプ
459 40タイプ埋込W190
定格出力タイプ
461 40タイプ埋込W220
定格出力タイプ
463 40タイプ埋込W300
定格出力タイプ
464 20タイプ直付W70、
直付W120 高出力タイプ
465 20タイプ直付W230
高出力タイプ
466 20タイプ埋込W190、
埋込W220 高出力タイプ
467 20タイプ埋込W300
高出力タイプ
641 LEKD25011N-LS9 器具光束、
固有エネルギー消費効率
最終仕様反映
(2,285 lm)(19.3W)(118.3 lm/W) 2,300 lm)(19.3W)(119.1 lm/W)
LEKD25011W-LS9 (2,235 lm)(19.3W)(115.8 lm/W) 2,250 lm)(19.3W)(116.5 lm/W)
LEKD25011WW-LS9 (2,205 lm)(19.3W)(114.2 lm/W) 2,250 lm)(19.3W)(116.5 lm/W)
LEKD25011N-LD9 (2,285 lm)(19.3W)(118.3 lm/W) 2,300 lm)(19.3W)(119.1 lm/W)
LEKD25011W-LD9 (2,235 lm)(19.3W)(115.8 lm/W) 2,250 lm)(19.3W)(116.5 lm/W)
LEKD25011WW-LD9 (2,205 lm)(19.3W)(114.2 lm/W) 2,250 lm)(19.3W)(116.5 lm/W)
LEKD25013N-LS9 (2,270 lm)(19.3W)(117.6 lm/W) 2,300 lm)(19.3W)(119.1 lm/W)
LEKD25013W-LS9 (2,220 lm)(19.3W)(115.0 lm/W) 2,250 lm)(19.3W)(116.5 lm/W)
LEKD25013WW-LS9 (2,190 lm)(19.3W)(113.4 lm/W) 2,200 lm)(19.3W)(113.9 lm/W)
LEKD25013L-LS9 (2,135 lm)(19.3W)(110.6 lm/W) 2,150 lm)(19.3W)(111.3 lm/W)
LEKD25013N-LD9 (2,270 lm)(19.3W)(117.6 lm/W) 2,300 lm)(19.3W)(119.1 lm/W)
LEKD25013W-LD9 (2,220 lm)(19.3W)(115.0 lm/W) 2,250 lm)(19.3W)(116.5 lm/W)
LEKD25013WW-LD9 (2,190 lm)(19.3W)(113.4 lm/W) 2,200 lm)(19.3W)(113.9 lm/W)
LEKD25013L-LD9 (2,135 lm)(19.3W)(110.6 lm/W) 2,150 lm)(19.3W)(111.3 lm/W)
LEKD20013L-LS9 (1,775 lm)(15.5W)(114.5 lm/W) 1,780 lm)(15.5W)(114.8 lm/W)
LEKD20013L-LD9 (1,775 lm)(15.5W)(114.5 lm/W) 1,780 lm)(15.5W)(114.8 lm/W)
642 LEKD15011W-LS9 器具光束、
固有エネルギー消費効率
最終仕様反映
(1,535 lm)(12.4W)(123.7 lm/W) 1,540 lm)(12.4W)(124.1 lm/W)
LEKD15011L-LS9 (1,535 lm)(12.4W)(123.7 lm/W) 1,480 lm)(12.4W)(119.3 lm/W)
LEKD15011W-LD9 (1,535 lm)(12.4W)(123.7 lm/W) 1,540 lm)(12.4W)(124.1 lm/W)
LEKD15011L-LD9 (1,535 lm)(12.4W)(123.7 lm/W) 1,480 lm)(12.4W)(119.3 lm/W)
LEKD15013N-LS9 (1,555 lm)(12.4W)(125.4 lm/W) 1,560 lm)(12.4W)(125.8 lm/W)
LEKD15013W-LS9 (1,525 lm)(12.4W)(122.9 lm/W) 1,530 lm)(12.4W)(123.3 lm/W)
LEKD15013L-LS9 (1,465 lm)(12.4W)(118.1 lm/W) 1,470 lm)(12.4W)(118.5 lm/W)
LEKD15013N-LD9 (1,555 lm)(12.4W)(125.4 lm/W) 1,560 lm)(12.4W)(125.8 lm/W)
LEKD15013W-LD9 (1,525 lm)(12.4W)(122.9 lm/W) 1,530 lm)(12.4W)(123.3 lm/W)
LEKD15013L-LD9 (1,465 lm)(12.4W)(118.1 lm/W) 1,470 lm)(12.4W)(118.5 lm/W)
LEKD10011N-LS9 (975 lm)(7.6W)(128.2 lm/W) 980 lm)(7.6W)(128.9 lm/W)
LEKD10011W-LS9 (955 lm)(7.6W)(125.6 lm/W) 960 lm)(7.6W)(126.3 lm/W)
LEKD10011N-LD9 (975 lm)(7.6W)(128.2 lm/W) 980 lm)(7.6W)(128.9 lm/W)
LEKD10011W-LD9 (955 lm)(7.6W)(125.6 lm/W) 960 lm)(7.6W)(126.3 lm/W)
LEKD10013WW-LS9 (935 lm)(7.6W)(123.0 lm/W) 940 lm)(7.6W)(123.6 lm/W)
LEKD10013L-LS9 (915 lm)(7.6W)(120.3 lm/W) 920 lm)(7.6W)(121.0 lm/W)
LEKD10013WW-LD9 (935 lm)(7.6W)(123.0 lm/W) 940 lm)(7.6W)(123.6 lm/W)
LEKD10013L-LD9 (915 lm)(7.6W)(120.3 lm/W) 920 lm)(7.6W)(121.0 lm/W)
643 LEKD05011N-LS9 器具光束、
固有エネルギー消費効率
最終仕様反映
(585 lm)(4.6W)(127.1 lm/W) 590 lm)(4.6W)(128.2 lm/W)
LEKD05013W-LS9 (565 lm)(4.6W)(122.8 lm/W) 570 lm)(4.6W)(123.9 lm/W)
LEKD05013L-LS9 (545 lm)(4.6W)(118.4 lm/W) 550 lm)(4.6W)(119.5 lm/W)
655 LEDD-28005 仕様に反射板 追加 記載なし 反射板:アルミ ピュアホワイト
LEDD-28005V 仕様に反射板 追加 記載なし 反射板:アルミ 銀色鏡面
LEDD-28905 仕様に枠 追加 記載なし 枠:鋼板 ピュアホワイト
719 高天井器具 SceneLED 共通仕様 訂正 調光可能(約5〜100%)
60,000(光束維持率90%)
仕様温度範囲
調光可能形(約5〜100%、5%多段階式)
60,000時間(光束維持率90%)
使用温度範囲
721 高天井器具 ViewLED 共通仕様 光源寿命 使用温度範囲 訂正 60,000(光束維持率90%)
仕様温度範囲
60,000時間(光束維持率90%)
使用温度範囲
スペック カメラ部 画素数 訂正 約200万画素(1920×10180) 約200万画素(1920×1080
725 LED高天井器具 無線T/Flecsシステム システム構成図 改訂 さらに無線エリアコントローラーを増設することで最大3,000台まで制御できますので、中規模から大規模施設まで対応します。
無線エリアコントローラーの接続台数 最大10台
さらに無線エリアコントローラーを増設することで最大2,400台まで制御できますので、中規模から大規模施設まで対応します。
無線エリアコントローラーの接続台数 最大8
729 LEDX-20060G 寸法図 訂正 寸法図(誤) 寸法図(正)
LEDX-10060G 寸法図(誤) 寸法図(正)
865 100W形水銀ランプ器具相当 共通仕様 最終仕様反映 質量:3.1kg
平均演色評価数(Ra):70
注) 電源ユニット収納部のポール内径は、400W形はΦ105mm以上、250・200W形および100W形はΦ80mm以上必要です。
質量:3.2kg
削除
注) 電源ユニット収納部のポール内径は、Φ80mm以上必要です。
250・200W形水銀ランプ器具相当
400W形水銀ランプ器具相当 質量:3.1kg
平均演色評価数(Ra):70
注) 電源ユニット収納部のポール内径は、400W形はΦ105mm以上、250・200W形および100W形はΦ80mm以上必要です。
質量:3.4kg
削除
注) 電源ユニット収納部のポール内径は、Φ105mm以上必要です。
892 日本防犯設備協会RBSS ホームページ ホームページアドレス 訂正 http://www.ssaj.or.jp/atr01_01.html https://www.ssaj.or.jp/rbsslist/light/list/
912 PD-40-425BW-ZN、PD-40-425BW 収納可能安定器寸法 訂正 幅83・高80・長さ370以下 幅83・高80・長さ360以下
PD-45-525BW、PD-45-525BW-ZN 参考コンクリート基礎の寸法図
訂正
□500またはΦ600 600またはΦ600
PD-55-525BW-ZN 寸法図(誤) 寸法図(正)
914 PD-45-530SW、PD-45-530SW-ZN 収納可能安定器寸法 訂正 幅111・高116・長さ360以下 幅111・高116・長さ370以下
928 無線T/Flecsシステム システム構成例 改訂 無線エリアコントローラーは最大10台まで
最大3000台
無線エリアコントローラーは最大8台まで
最大2400
935 無線T/Flecsシステム 機器接続数 無線エリアコントローラー 改訂 最大10台 最大8
機器接続数 無線制御用機器+無線センサー 改訂 最大3000台※2(うち、無線センサーは最大500台) 最大2400※2(うち、無線センサーは最大160台)
制御点数 グループ 改訂 1000グループ 800グループ(無線エリアコントローラー1台あたり100グループまで)
システム構成図 ※2注記文 改訂 ※2 無線エリアコントローラー10台を1システムとして接続した場合。 ※2 無線エリアコントローラー最大8台を1システムとして接続した場合。
システム構成図 ※6注記文 改訂 ※6 無線センサーは最大50台(無線エリアコントローラー1台あたり)まで接続できます。 ※6 無線センサーは最大20台(無線エリアコントローラー1台あたり)まで接続できます。
拡張構成(1システム) 説明文章 改訂 ひとつの無線エリアコントローラーで最大300台の〜1システムあたり最大3,000台まで制御でき〜 ひとつの無線エリアコントローラーで最大300台の〜1システムあたり最大2,400台まで制御でき〜
無線エリアコントローラーは最大10台まで 無線エリアコントローラーは最大8台まで
A36 無線T/Flecsシステム 設計上のご注意 1.接続台数の制限 説明文 改訂 ① エリアコントローラー1[台]で、 無線エリアコントローラー1[台]で、
注) 無線センサーを人感センサーとしてご使用になる場合は〜 注) 無線センサーをご使用になる場合は〜
② 接続台数を超える場合や無線通信距離35mを超える場合はエリアコントローラーを最大9台まで増設できます。(エリアコントローラー10台/1システム) ② 接続台数を超える場合や無線通信距離35mを超える場合は無線エリアコントローラーを最大7台まで増設できます。(無線エリアコントローラー8台/1システム)
※タブレット1台で、1[システム]分、器具最大3,000[台]を操作できます。 ※タブレット1台で、1[システム]分、器具最大2,400[台]を操作できます。
A105 FRC-1825T SET 索引 追記 記載なし ○ FRC-1825T SET 6/719 V21
A117 LEDD-20945N-LD9 商品分類 訂正 V25 V26
LEDD-60011FC-LC9 商品分類 訂正 V21 V25

商品情報検索リンクアイコンカタログ閲覧リンクアイコン別ウィンドウリンクアイコンPDFリンクアイコン:このアイコンのリンクは、新しいブラウザウィンドウ、または新しいタブを開きます。

本サイトおよび本サイトからリンクする弊社提供サイトでは、ブラウザのアクティブスクリプト(JAVASCRIPT)が有効に設定されていない場合、正常な表示や動作とならない場合があります。
