ウイルス抑制・除菌用UV照射器 UVee（ユービー）ユニバーサルダウンライトの特長

UVライティング UVeeご紹介動画

UV照射でウイルス抑制・除菌をする

UVeeはウシオ電機が開発した、有人環境でも使用可能なウイルス抑制・除菌技術「Care222®」を搭載した光源モジュールを組込んだ紫外線照射装置です。

有人環境でも照射が可能！空気・物体表面の除菌が可能

Care222®とは、波長222nmをピークに持つエキシマランプに特殊な光学フィルタを組み合わせることで、ヒトに悪影響を及ぼす230nm以上の波長をカットした、ウシオ電機独自のウイルス抑制・除菌技術です。

※写真およびUV照射状態はイメージです

空間にフィット、狙って除菌

埋込器具なので、空間にフィットします。首振り角度45°、水平回転角度340°に調整できるので除菌対象を狙って照射できます。

センサーによる消灯機能搭載

光源に近付いた場合は、近接センサーにより強制消灯する消灯機能を設けています。また、内蔵人感センサーを使用することで、無人環境のみでの点灯も可能です。

Care222®とは

Care222®の特長

Care222®は、波長222nmをピークに持つエキシマランプに特殊な光学フィルタを組み合わせることで、ヒトに悪影響を及ぼす230nm以上の波長をカットした、抗ウイルス抑制・除菌技術です。

技術に関する詳しい情報は「ウシオの環境衛生サイト」よりご確認ください。

https://clean.ushio.com/jp/（ウシオ電機株式会社のWebサイト「ウシオの環境衛生」へリンク）

生体透過率が低い人体に影響のない紫外線

Care222®で使用されている波長222nmの紫外線は、角質層や目の角膜で吸収されるため、日焼けや皮膚ガン、白内障といった障害を引き起こしません。

技術に関する詳しい情報は「ウシオの環境衛生サイト」よりご確認ください。

https://clean.ushio.com/jp/（ウシオ電機株式会社のWebサイト「ウシオの環境衛生」へリンク）

ウイルス・菌に対する効果

技術に関する詳しい情報は「ウシオの環境衛生サイト」よりご確認ください。

https://clean.ushio.com/jp/（ウシオ電機株式会社のWebサイト「ウシオの環境衛生」へリンク）

ウイルス抑制・除菌用UV照射器 UVee（ユービー）ユニバーサルダウンライト 商品仕様

■仕様

器具形状	埋込ユニバーサルダウンライト
形名	UV-CU01007K-LS9　セミオーダー品▲
入力電圧	AC100V〜AC240V（電源端子台付）
消費電力	19.3W（100V）19.5W（200V）19.9W（240V）
質量	2.2kg
ランプ公称寿命	3,000h

詳細商品情報（小組画像・商品図面・取扱説明書・配光データ・姿図等）はこちら

表示部仕様

■各部の名称

■表示部

名称	動作	点灯状態
点灯表示LED	ランプ点灯時	青点灯
	ランプ消灯時	消灯
動作表示LED	異常発生時	赤点滅
	運転中	緑（点灯または点滅）
	ランプ寿命	橙点灯

■運転中のLED表示

自動運転

手動運転

人感センサー運転

■動作表示がおかしい時

動作表示LEDが赤緑を交互点滅する

近接センサで強制消灯しています。1m以内に人、物が入らないようにしてください。

動作表示LEDが赤点滅する

主電源を入れ直しても赤点滅する場合は、以下の原因が考えられますので、販売店へご相談ください。

• センサー機能が誤動作している。
• ランプ不点、装置内部の故障、装置の寿命。
• 使用温度範囲を超えて使用してしまった。

ウイルス抑制・除菌用UV照射器 UVee（ユービー）ユニバーサルダウンライト 照射方式と運転設定

照射方式

有人環境下で紫外線を照射できる時間と照射量は、1日のうち連続8時間まで、照射は限界値を22mJ/cm2以下に抑える必要があるため、紫外線照射はタイマーにより点灯、消灯を繰り返して照射量を抑えています。

紫外線照射の注意事項はこちら

運転設定

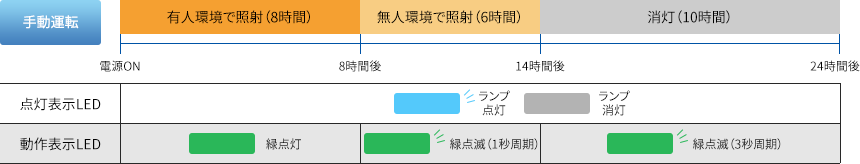

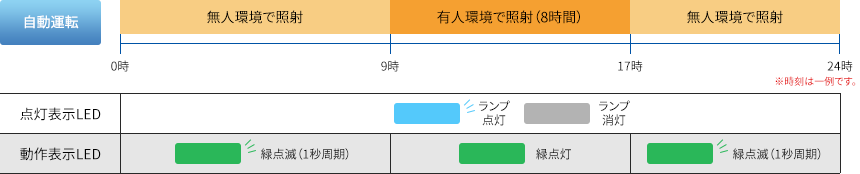

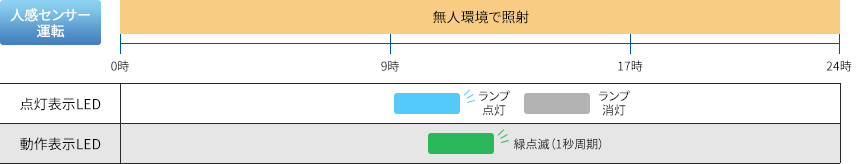

運転設定は、自動運転、人感センサー運転、手動運転の3種類があり、運用に合わせて選ぶことができます。各設定の消灯時間は、照射窓と人の距離によって変わりますので、設定環境に合わせて設定を行ってください。設定の詳細は、商品図面もしくは取扱説明書をご確認ください。

照射条件

• 光過敏を有する方、妊娠されている方等は、日頃の紫外線対策と同様の対応をお願いします。
• 他の照明器具と同様に、近距離での直視は避けてください（目に違和感が起きる可能性があります）。
• 人が一日に浴びてもよい222nm 紫外線の許容限界値（TLV）はACGIH（アメリカ合衆国産業衛生専門官会議）およびJIS Z 8812（有害紫外線放射の測定方法）により22mJ/cm2以下（1日当たり8時間以内）となっています。Care222®を使用する際は、この許容値内となるよう設置・運用します。

• 照射範囲と照射時間：表面除菌
• 除菌効果について

ウイルス抑制・除菌用UV照射器 UVee（ユービー）ユニバーサルダウンライト 照射範囲と照射時間：表面除菌

ウイルス抑制・除菌用UV照射器 UVee（ユービー）ユニバーサルダウンライト 除菌効果について

時間経過によるウイルス抑制率

点灯開始後の時間経過によるウイルス抑制率を表しています。

※1 ウイルス抑制に必要な時間は照射対象におけるピーク放射照度で計算し、有人環境での間欠点灯（点灯約15秒、消灯約200秒）を考慮しています。
参考文献：Kitagawa, et al.(2021) DOI: https://doi.org/10.1016/j.pdpdt.2021.102184

実使用空間での実証結果ではありませんので、使用環境により効果は異なります。
記載したウイルス抑制率は、計算結果であり、実使用条件下での性能を保証するものではありません。

＜条件＞
設置環境：天井高3.0m、人までの距離1.3m
照射対象：床上高さ1.0mのカウンター表面（照射距離2.0m）

照射シミュレーション（時間経過）

配置上のご注意

UVeeはウシオ電機株式会社が開発した、有人環境でも使用可能なウイルス抑制・除菌技術「Care222®」を搭載した光源モジュールを組込んだ紫外線照射装置です。
人が一日に浴びてもよい222nm紫外線の許容限界値（TLV）は、ACGIH（アメリカ合衆国産業衛生専門官会議）およびJIS Z 8812（有害紫外線放射の測定方法）により22mJ/cm2以下（1日当たり8時間以内）と定められており、UVeeの取扱説明書に記載されている注意事項を遵守し、UVee単体でご使用いただく場合は、許容限界値を超えない点灯方式となっております。しかし、UVeeを複数台配置する場合は、照射が過度に重ならないように取付間隔を考慮して、設計を行っていただく必要があります。

紫外線照射の注意事項はこちら

同じ対象を2台以上のUVeeで照射をしないでください。

配置設計の考え方

UVeeを複数台配置する場合は、基本的に推奨取付間隔（全体を満遍なく除菌するための取付間隔）で設計してください。
推奨取付間隔と最小取付間隔（最低限取るべき器具間隔）があります。間隔を開けることが難しい場合でも、必ず最小取付間隔の円が重ならないように設計をお願いいたします。

取付間隔の計算の仕方

推奨取付間隔と最小取付間隔の計算方法についてご説明します。
推奨取付間隔は、全体を満遍なく除菌するための取付間隔となり、床面の高さで計算します。。
最小取付間隔は、最低限取るべき器具間隔となり、人への紫外線照射量を守るため、器具から人の頭までの距離で計算します。

Ir = 2AH
A = 0.42

POINT

最大放射照度の0.6倍となる範囲を器具高さH毎に算出
なお、人感センサの検知距離により取り付け天井高さは4.0mまで

Imin = 2ah
a = 0.50

POINT

最大放射照度の0.5倍となる範囲を、人までの照射距離h毎に算出
用途がわからない部屋はすべて座位（安全方向）で設計

POINT

最小取付間隔の円が重ならなければOK

POINT

最小取付間隔は必ず遵守

※人までの距離例
立位が多い部屋：天井高 - 1.7 m
座位が多い部屋：天井高 - 1.4 m

取付間隔設計例

設計例：天井高3.0 mのオフィスを全体的に除菌したい場合

設計例：天井高4.0 mの倉庫を全体的に除菌したい場合

設計例：天井高2.8 mの廊下を局所的に除菌したい場合

同じ振り上げ角度の場合は、上記方法で求めた取付間隔で設計頂けます。ただし同じ対象を2台以上のUVeeで照射しないでください。

取付間隔一覧表

単位［m］

紫外線照射の注意事項

• 光過敏を有する方、妊娠されている方等は、日頃の紫外線対策と同様の対応をお願いします。
• 他の照明器具と同様に、近距離での直視は避けてください（目に違和感が起きる可能性があります）。
• 人が一日に浴びてもよい222nm 紫外線の許容限界値（TLV）はACGIH（アメリカ合衆国産業衛生専門官会議）およびJIS Z 8812（有害紫外線放射の測定方法）により22mJ/cm2以下（1日当たり8時間以内）となっています。Care222®を使用する際は、この許容値内となるよう設置・運用します。
• ご使用条件に合致していることを確認するため、設置工事が完了しましたら当社が定めます『設置確認・作業完了書』 の提出をお願いいたします。

※1 TLV（JIS Z 8812参照）1日（8時間）の人に対する紫外線暴露量の制限値。

※2 254nmの許容限界値を100%として算出。

ウイルス抑制・除菌用UV照射器 UVee（ユービー）ユニバーサルダウンライト 設置・施工・運用上のご注意

設置・施工に関するご注意

• 設置方法・運転モードをご理解頂きました電気工事の有資格者がご設置ください。
• 紫外線検知式炎センサーがある場所では使用しないでください。炎と間違われて検知される可能性があります。
• 本製品の電源系統は、照明器具やその他の機器と別系統にしてください。
  電源リセットにより自動スタート時刻を設定するため、別途スイッチを設けてください。
• 設置する前に本体の設定スイッチで運転設定を行ってください。
  運用に合わせて、運転設定を設定してから取付してください。設置後、運転設定を変更しないでください。
• 近距離で壁紙、樹脂製品に照射しないでください。
  紫外線は壁紙、樹脂製品を劣化させます。近距離で照射すると急激に変色する恐れがあります。
• 点灯中、照射窓から1.0m以内に人、物体が入らないようにしてください。
  近接センサーにより1.0m以内に人がはいると強制消灯します。

運用時のご注意

• 照射器に取り付けられたセンサーは赤外線を検出する方式です。右図の角度内に蛍光灯や白熱電球など赤外線を発する機器が存在すると、センサーが反応して照射器が動作を停止する場合があります。
• 照射により臭いが発生することがあります。
  人、物に照射すると臭いが発生することがありますが、人体に害となる成分の臭いではありません。
  違和感や体調の変化等を感じた際は、ただちにご使用を取りやめ、医師にご相談ください。
• 照射窓にひび、割れが見られた場合には直ちに電源をOFFしてください。
  有害な紫外線が漏れ、目や皮膚に傷害を起こす恐れがあります。
• 照射中、照射直後に照射窓付近に素手で触らないでください。
  照射中、照射直後は照射窓及びその周辺部は高温になっている可能性があります。
  そのため照射窓やその周辺部には触らないようお願いいたします。

ウイルス抑制・除菌用UV照射器 UVee（ユービー）ユニバーサルダウンライト 安全上のご注意

• 本製品の近くでは、薬品や酸素、水素などの可燃性および引火性の気体（液体）を使用しないでください。発火、爆発の恐れがあります。
• 分解や改造すると、落下や火災、感電、けがの原因となります。
• 濡れた手で電源線を抜き差ししたり、製品の操作をすると、感電の原因となります。
• 異臭や煙が出たら、すみやかに使用を中止してください。火災や感電の原因となります。
• 製品に表示された電源電圧（定格電圧±6％以内）以外で使用すると火災や感電の原因となります。
• 製品を覆ったり密閉すると内部に熱がこもり、火災や故障の原因となることがあります。
• 水や液体が内部に入ると火災や感電の原因となります。
• 次の場所では使用・保管しないでください。感電、負傷、故障、誤動作の原因となります。
  • 液体のかかる場所
  • 水滴、水蒸気にさらされる場所（湿度が高い場所）
  • 熱源の近くや、直射日光が当たる場所
  • 電力の供給が不安定で、電源電圧が異常に変動する場所
  • 塩分、イオウ分など多く含んだ空気にさらされる場所
  • 振動・衝撃がある場所
  • 直接、雨・風のあたる場所
  • オイルミストが発生する場所
  • 周囲温度が5℃〜40℃の範囲を超える場所
• 除菌用途以外の目的では使用しないでください。本製品は、部屋の除菌を行うための装置です。それ以外の目的に使用すると、思わぬ事故原因となります。
• 近接センサー送信部、人感センサーを紙や布で覆ったり、物を詰めたりしないでください。本製品はJISZ8812に定められている1日に浴びる紫外線の許容量（22mJ/cm2）を超えないように近接センサーと人感センサーで制限しています。近接センサーと人感センサーが働かないと1日に浴びる紫外線の許容値を超える原因となります。
• 本製品はJISZ8812に定められている1日に浴びる紫外線の許容量（22mJ/cm2）を超えないようにタイマーによって紫外線量を制限しています。停電などで電源が遮断された場合に、電源を復帰するとタイマーがリセットされ1日に浴びる紫外線の許容量を超える場合があるので、そのまま電源を復帰せずに、指定時刻に復帰するようにしてください。
• JISZ8812では紫外線の許容量が定められており、222nmの場合、22mJ/cm2（1日8時間）となっております。22mJ/cm2を超えないような設定にしておりますが、それを超えて作業する必要がある場合は、長そでなどで皮膚を、ゴーグルなどで眼を保護してください。
• 他の照明器具と同様に、近距離での直視は避けてください。（目に違和感が起きる可能性があります）何か違和感や体調の変化等を感じた場合は、ただち に使用をとりやめ、医師にご相談ください。
• 製品に強い衝撃を与えたり、落としたりしないでください。故障や思わぬ事故の原因となります。
• 照射窓を触ったり、物を置かないでください。故障や思わぬ事故の原因となります。
• 動作表示LEDが赤色に点滅した時は、電源を遮断してください。ランプ不点、無負荷、出力過電流、インバータ温度超過を検知すると動作表示LEDが点滅します。そのまま使用しますと感電、故障の原因となります。
• 光過敏を有する方、妊娠されている方、日頃の紫外線対策と同様の対応をお願いします。
• 植物は紫外線に対して敏感です。植物の種類によっては、葉がしおれ、枯れてしまうことがあります。

ウイルス抑制・除菌用UV照射器 UVee（ユービー）ユニバーサルダウンライトの導入事例

ウイルス抑制・除菌用UV照射器：
UVee ユーザーインタビュー

株式会社 東芝は2021年2月に川崎市同社スマートコミュニティセンター内に「東芝共創センター」をオープン。顧客やパートナー企業との価値創造を実践する共創拠点としてのワークショップ空間です。
本施設は不特定多数の方々が集い使用するため、ウシオ電機が開発した有人環境下で使用できるウイルス抑制・除菌技術「Care222®」を搭載した光源モジュールを組込み、東芝ライテックで器具製品化を行ったUVee（ユービー）が採用されています。
共創センターの推進プロジェクトを担当された(株)東芝CPSxデザイン部デザイン開発部共創推進担当の横内恭人さんと菊地里子さんにUVee設置のお話を伺いました。

導入概要

導入のきっかけ

• 「東芝共創センター」立ち上げプロジェクト最中の新型コロナウイルス緊急事態宣言（2020年4月）





導入目的

• 不特定多数の方が集まる施設でリラックスして安心できる環境づくりを提供したい





導入効果

• 営業中でも手間いらずで常に除菌ができるUVee設置による“対策の見える化”効果

index

1. 1
   不特定多数の方が集まる施設でどうやって“安心”を提供できるか
2. 2
   最適な除菌方法を模索するなかで
3. 3
   一般的なUV除菌は営業中に除菌できない
4. 4
   ウイルス対策の課題山積するなか、UVee発売の情報が入り導入へ！
5. 5
   おまかせで、いつでも除菌してくれる“安心感”は想像以上
6. 6
   空間と調和するさりげない存在感が好印象
7. 7
   目に見えないウイルスを、UV光によって抑制するUVee設置による“安心の見える化”効果
8. 8
   共創コミュニケーションをささえる“安心の光”

UVeeユーザーインタビュー　
東芝共創センター

不特定多数の方が集まる施設でどうやって“安心”を提供できるか

まず最初に、UVee導入の経緯をお聞かせください

横内さん本施設は様々な人と人が集い、出会い、交わり新しい価値やワークスタイルを生み出していく未来志向のコミュニケーションスペースです。それにはリラックスして安心できる環境づくりが欠かせません。

菊地さん折しも本施設立ち上げのプロジェクト最中に新型コロナウイルス緊急事態宣言（2020年4月）が発せられ、ウイルス対策としてお客様にどのような方法で“安心”を提供できるかが大きな課題となりました。

最適な除菌方法を模索するなかで

横内さん衛生対策は一切触れない…いわゆるゼロタッチが理想でしたが、すべてをゼロタッチにすることは難しく、不特定多数の方が手を触れるドアノブや入退室タッチパネルなどは対策が必要でした。

菊地さんそこで様々な除菌方法を検討したのですが、アルコールタオルによる清拭式除菌だと常にスタッフが清掃し続けなければならず徹底管理が難しく、またアルコールを常備することの安全性や匂い、スタッフの肌荒れ等の問題も浮上しました。

一般的なUV除菌は営業中に除菌できない

横内さん紫外線による除菌が効果的なのはわかっていたのですが、一般的な紫外線照射機器は有人環境では使用できないため、営業終了後に除菌作業を行うことになり、不特定多数の方が頻繁に触れるところを常に除菌できないことが課題でした。

ウイルス対策の課題山積するなか、UVee発売の情報が入り導入へ！

横内さんそのようなウイルス対策を模索するなか、“自動制御で手間いらずに除菌できるUVee”が発売されるという情報が入り、本施設のニーズと合致することから、“いの一番”に導入しようと。

UVeeを実際にお使い頂いた感想をお聞かせください

菊地さん「使う」という感覚より「自動でおまかせで除菌している」イメージです。でもそれによる“あんしん”は本当に想像以上でした。

おまかせで、いつでも除菌してくれる“安心感”は想像以上

有人環境下で安全に使えるUVeeだから実現した“安心”ですね

菊地さん不特定多数の方が利用されるので、どうしてもお客様のすべての行動には目が行き届かない面があります。ドアノブやタッチパネルなど、いつ誰が触ったかわからないけど、おまかせでいつでも自動で除菌されているというのは安心感を持てますし、有人環境でも安心して利用できるのは除菌スタイルの可能性を拡げるものだと思いました。

空間と調和するさりげない存在感が好印象

外観意匠にもこだわったUVeeですが設置してみて如何でしたか

横内さん一般的なUV機器は武骨でいかにも業務用といったイメージの製品が多く、クリエイティブな空間には不向きな面がありました。UVeeはコンパクトな半埋め込みのダウンライトスタイルで、空間と調和しつつさりげない存在感がとてもスマートで好印象です。

目に見えないウイルスを、UV光によって抑制するUVee設置による“安心の見える化”効果

横内さんウイルスは目に見えないのでとても不安がありますが、UV光で抑制ができますので、UVeeが設置されていることによる安心感があります。UV光は目に見えませんが、照射中は前面のLED表示で分かるのでお客様はもちろんスタッフも “安心の見える化”効果を感じています。

共創コミュニケーションをささえる“安心の光”

菊地さん今回UVeeの導入が決まったのは竣工わずか1か月ほど前！機動的に、真っ先にまずやってみる。これも共創センターの役割のひとつだと思っています。お客様もスタッフも…共創コミュニケーションをささえる安心の光。

横内さん菊地さん是非一度お越しいただいてUVeeのUV除菌を体感してください。スタッフ一同心よりお待ちしております！
