調光操作卓
SmartConsole

TVスタジオ用機器

  • フルLEDスタジオ専用の調光操作卓です。
    RDMを使用した双方向通信制御システムです。
    イーサネットによるネットワークシステムとスマートセンピバトンを組み合わせることでLED照明器具の吊位置検知、消費電力、吊荷重などの情報管理が可能になりました。

sc-30
SC-30

機器構成

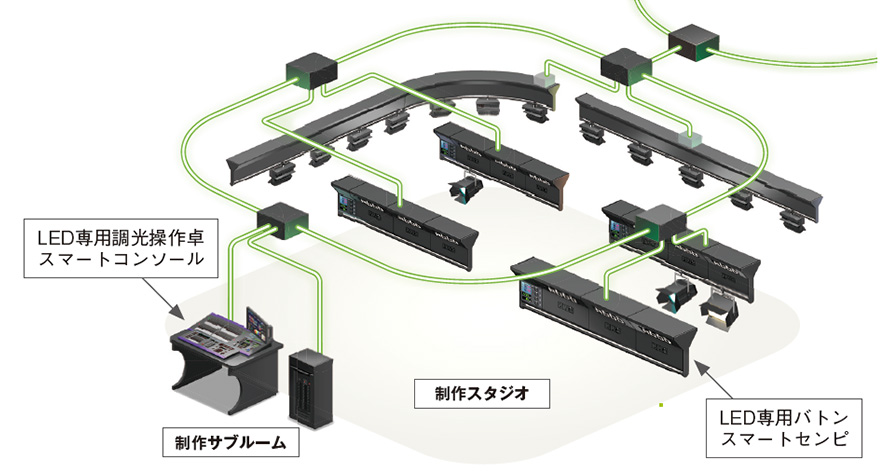

SmartConsole 機器構成図

スマートセンピ

・電源&信号一体型パネル
器具台数分のAC100VとDMXコネクタを1対で設置。
DMX配線をカスケード接続する煩わしさがありません。

・インテリジェント表示器

表示パネル

照明器具のDMXアドレスを表示します。

タッチモニターパネル

動作状況、器具情報を集中管理できます。
〈表示・操作内容〉
バトン名称、照明器具情報(総吊荷重、総定格消費電力)の表示
照明器具のDMXアドレス変更

表示例(総消費電力表示)

レイアウト画面の図

バトンに接続されている照明器具の総定格消費電力を表示

レイアウト画面の図

定格消費電力の超過時は警告表示します

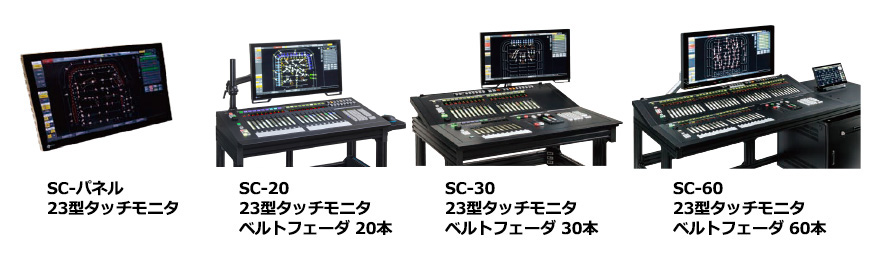

スマートコンソール ラインアップ

スマートコンソール ラインアップ

  SC-パネル SC-20 SC-30 SC-60
最大制御器具台数 400台 400台 400台 400台
制御信号 イーサネット※ イーサネット※ イーサネット※ イーサネット※
最大出力DMX数 4ユニバース 4ユニバース 4ユニバース 4ユニバース
記憶シーン数 200シーン 200シーン 200シーン 200シーン
マルチファンクションフェーダ(シングル、SM、チェイス) 20本 30本 60本
SMフェーダ(仮想) (100本) (100本) (100本)
シングルフェーダ
クロスフェーダ 3段・シーン 3段・シーン
チェイス 100パターン
40ステップ
100パターン
40ステップ
100パターン
40ステップ
100パターン
40ステップ
RDM機能 接続照明器具検出・自動レイアウト
各種情報取得・モード変更
オプション EMG装置
バックアップシーン装置
リモート操作器 シーン再生 シーン再生 シーン再生 シーン再生
ワイヤレス操作器
スマートセンピ

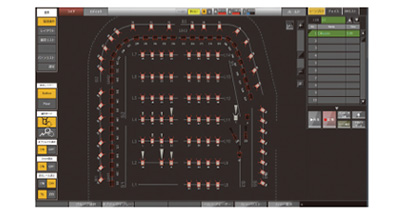

照明操作画面

照明操作画面の図

・照明器具が画面上に自動配置されます。
・画面上で調光操作、シーン記憶可能です。

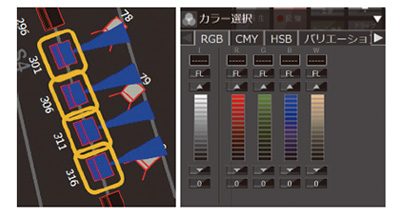

調光操作

調光操作の図

・画面上で器具を選択して、カラー操作や調光操作ができます。
・ベルトフェーダでも同様な操作が可能です。

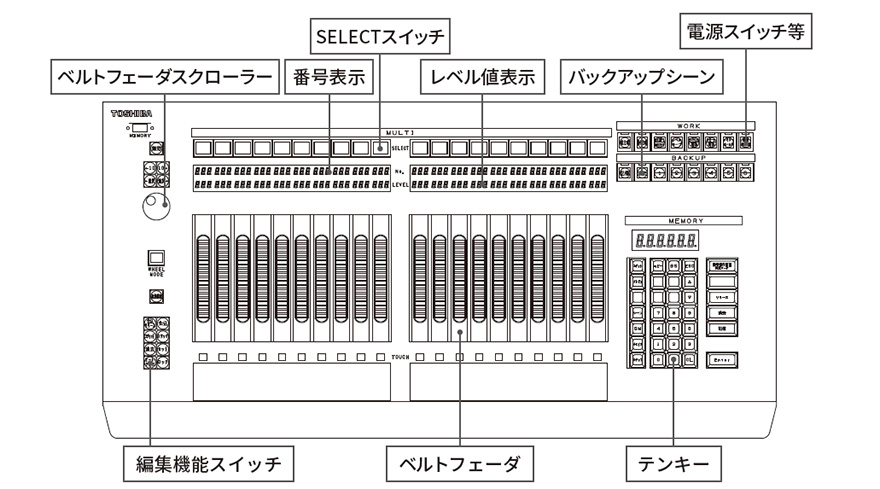

ベルトフェーダ卓(SC-20)

ベルトフェーダ卓(SC-20)の図

ベルトフェーダスクローラー ベルトフェーダのスクロール
SELECTスイッチ シーンやチェイスパターン、スタックを割り付けるSMを選択
番号表示 SM番号、DMXアドレス等の表示
レベル値表示 フェーダレベル値を表示
バックアップシーン 独立した6個のバックアップシーンを記憶・再生する
編集機能スイッチ SMへのスタック記憶、シーン割り付けの選択
ベルトフェーダ SMフェーダモード(スタック、シーン、チェイス)、シングルフェーダモード、カラーフェーダモード
テンキー シーン番号、チェイスパターン番号、SM番号の入力
  • ・イーサーネット(Ethernet)は、富士ゼロックスの登録商標です。
