東芝ライテック(株)トップページ　　商品紹介　　配線器具・ライティングレール®（ライティングダクト）　　ライティングレール® Ⅵ形（ライティングダクト）

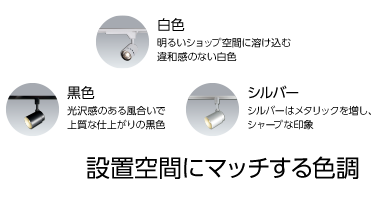

ライティングレールの写真

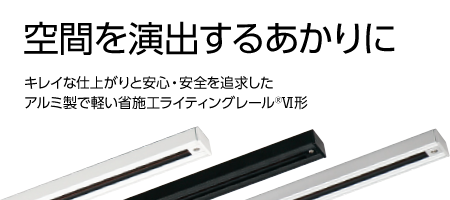

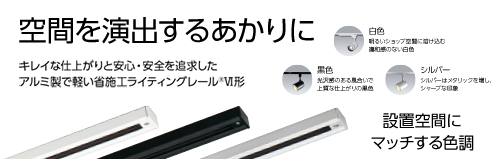

空間を演出するあかりにキレイな仕上がりと安心・安全を追求したアルミ製で軽い省施工ライティングレールRⅥ形空間を演出するあかりにキレイな仕上がりと安心・安全を追求したアルミ製で軽い省施工ライティングレールRⅥ形

ライティングレール®Ⅵ形（ライティングダクト）アイテム選択

形（回路構成）から商品を選択する 全商品表示に戻る

全商品表示

商品画像

構成例1に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 1 3,150
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A フィードインキャップ 2,150 1 2,150
ブレーカ付フィードインキャップ 7,140 0
B エンドキャップ 370 1 370
  5,670
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例2に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 2 6,300
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A L形ジョインタ 5,100 1 5,100
B エンドキャップ 370 2 740
  12,140
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例3に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 2 6,300
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A フィードインキャップ 2,150 1 2,150
ブレーカ付フィードインキャップ 7,140 0
B L形ジョインタ 5,100 1 5,100
C エンドキャップ 370 1 370
  13,920
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例4に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 4 12,600
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A L形ジョインタ 5,100 4 20,400
  33,000
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例5に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 7 22,050
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A L形ジョインタ 5,100 4 20,400
B T形ジョインタ（右） 6,700 1 6,700
C T形ジョインタ（左） 6,700 1 6,700
  55,850
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例6に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 8 25,200
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A L形ジョインタ 5,100 3 15,300
B 逆L形ジョインタ 5,100 3 15,300
C 十形ジョインタ 8,100 1 8,100
  63,900
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例7に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 3 9,450
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A L形ジョインタ 5,100 1 5,100
B 逆L形ジョインタ 5,100 1 5,100
C フィードインキャップ 2,150 1 2,150
ブレーカ付フィードインキャップ 7,140 0
D エンドキャップ 370 1 370
  22,170
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例8に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 3 9,450
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A L形ジョインタ 5,100 1 5,100
B 逆L形ジョインタ 5,100 1 5,100
C エンドキャップ 370 2 740
  20,390
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例9に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 12 37,800
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A L形ジョインタ 5,100 4 20,400
B 十形ジョインタ 8,100 1 8,100
C T形ジョインタ（右） 6,700 2 13,400
D T形ジョインタ（左） 6,700 2 13,400
  93,100
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例10に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 4 12,600
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A 十形ジョインタ 8,100 1 8,100
B エンドキャップ 370 4 1,480
  22,180
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例11に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 3 9,450
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A フィードインキャップ 2,150 1 2,150
ブレーカ付フィードインキャップ 7,140 0
B 垂直ジョインタ（内角） 3,550 1 3,550
C 垂直ジョインタ（外角） 3,550 1 3,550
D エンドキャップ 370 1 370
  19,070
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例12に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 2 6,300
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A エンドキャップ 370 2 740
B I形ジョインタ 5,100 1 5,100
  12,140
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例13に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 2 6,300
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A フィードインキャップ 2,150 1 2,150
ブレーカ付フィードインキャップ 7,140 0
B エンドキャップ 370 1 370
C ミニジョインタ 1,480 1 1,480
  10,300
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例14に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 2 6,300
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A フィードインキャップ 2,150 1 2,150
ブレーカ付フィードインキャップ 7,140 0
B エンドキャップ 370 1 370
C フレキシブルジョインタ 5,630 1 5,630
  14,450
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例15に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 2m 6,600 1 6,600
アース付ライティングレール® 2m 7,600 0
A パイプ吊具 50cm 3,740 3 11,220
80cm 4,630 0
150cm 6,810 0
45～75cm 5,600 0
B ジョインタハンガー 610 3 1,830
C フィードインキャップ 2,150 1 2,150
ブレーカ付フィードインキャップ 7,140 0
D エンドキャップ 370 1 370
  22,170
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

構成例16に必要な商品

構成例のイラスト

レールの種類・長さを選択し数量を入力後、合計ボタンを押す

使用場所 商品 希望小売価格
（円/税抜）		 数量 合計希望小売価格
（円/税抜）
レール ライティングレール® 1m 3,150 2 6,300
2m 6,600 0
3m 9,700 0
4m 13,000 0
アース付ライティングレール® 1m 3,800 0
2m 7,600 0
3m 11,400 0
4m 15,530 0
A L形ジョインタ 5,100 1 5,100
A フィードインキャップ（埋込形） 2,400 1 2,400
B エンドキャップ（埋込形） 410 1 410
C 埋込枠（3m）※切断して使用 6,600 1 6,600
  20,810
  • 合計本数は左枠本数以下にする
  • 相向かいになるレールは同じ長さにする
  • レールの種類は統一する

ライティングレール®Ⅵ形（ライティングダクト）の特長

安全性と施工性を進化させたライティングレール®Ⅵ形です。

※レール本体の色調とジョインタとの接続部の構造変更によりⅤ形とⅥ形では互換性はございません。

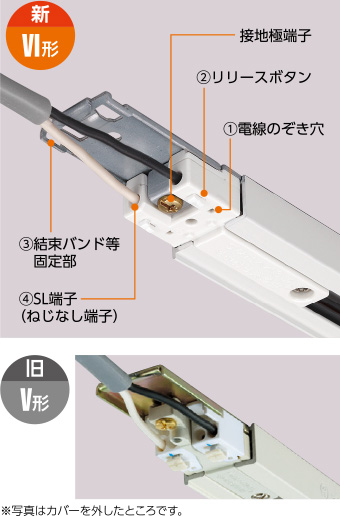

フィードインキャップ

安全性能の向上
  • 電線が奥まで挿入されていることが「のぞき穴」から確認できます（①）
  • しっかり押せて電線が抜きやすいリリースボタン（②）
  • ケーブルの固定、天井への固定などに使える凸部および穴を追加（③）
  • 各極一つずつの穴で分かりやすい電線挿入部（④）
新Ⅵ形と旧Ⅴ形との比較（画像）

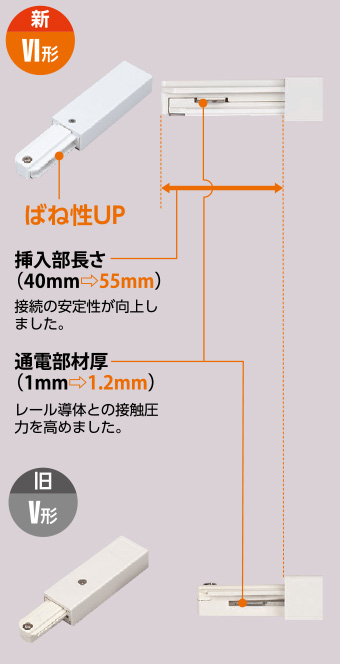

フィードインキャップ・ジョインタ

安全性能の向上
  • レールへの給電と接続部分の安全性を向上長期使用でも安心してお使いいただけます。
新Ⅵ形と旧Ⅴ形との比較（画像）

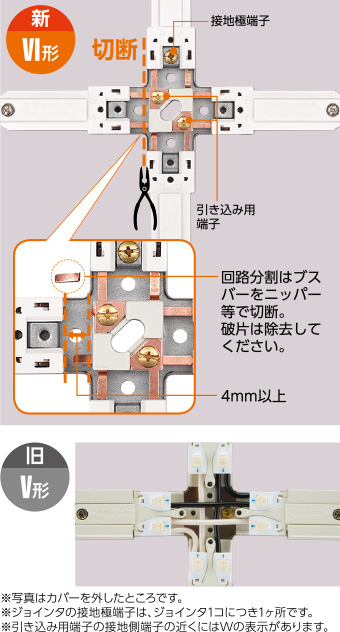

ジョインタ

安全性能の向上
  • 電線引き込み穴周辺のスペースを広く確保
  • 電源の引き込み可能（電線接続はねじ端子です）
  • 回路分割可能（ブスバー切断方式）
新Ⅵ形と旧Ⅴ形との比較（画像）

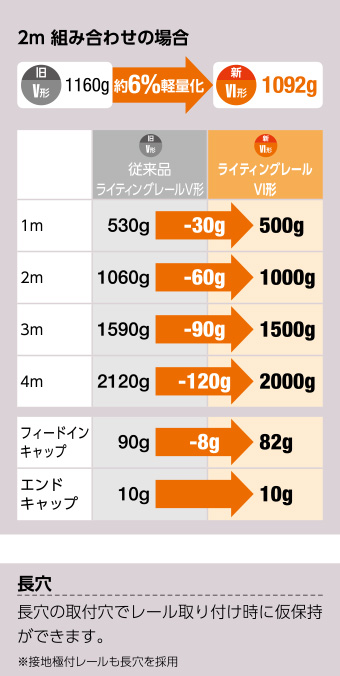

レール

軽量化
  • 従来品からさらに軽量化
  • 軽く扱いやすいアルミ製
  • ジョインタ類も軽量化
新Ⅵ形と旧Ⅴ形との比較（画像）

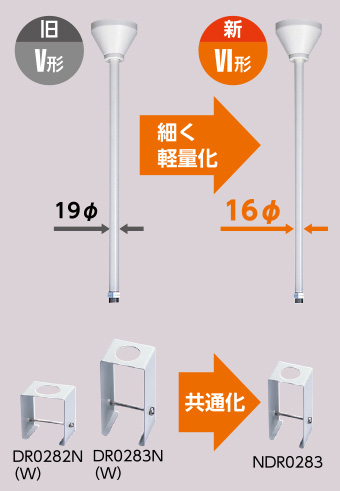

パイプ吊具

軽量化
  • パイプを軽量化・細径化
    天井にかかる重量を軽減。パイプ内の通線スペースを確保しながらも、細径化で圧迫感を軽減しました。
  • ジョインタハンガーとハンガーを共通化
    電線引込部とそれ以外の部分でパイプ切断長さを調整する必要がありません。全て同じ長さにカットが可能なため、作業時間を短縮できます。
新Ⅵ形と旧Ⅴ形との比較（画像）

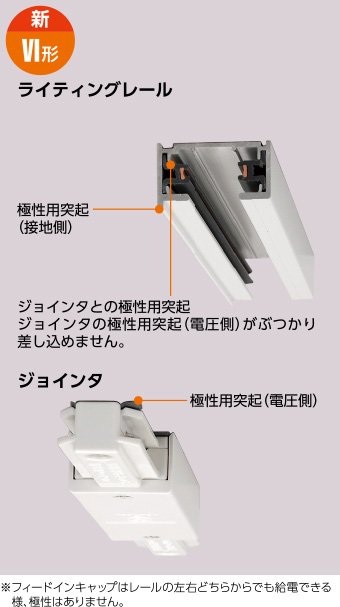

ジョインタ

安全性能の向上
  • レールの極性反転を防ぐ極性用突起レールをつなぐジョインタにはレール同士の極性を合わせるため、逆組み防止の突起を用意。Ⅵ形ではミニジョインタにも極性用突起を追加しました。
新Ⅵ形と旧Ⅴ形との比較（画像）

※ ライティングレールは、東芝ライテック株式会社の登録商標です。
