商品ラインアップ
利用目的や設置場所、流量に合わせてお選びいただけます。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| MONORAY™ | 非腐食性PP/PEHD | SSV | ULTRABARRIER™ | LOW UVT | ULTRALOW ULU | ULTRATOX™ | ULTRATRON™ | プールシリーズ | 開水路型 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTIRAY | ULTRABLUE | POOLRAY™ | SS | PP | ||||||||||
| 用途 | 食品・飲料 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||
| 製薬 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
| マイクロエレクトロニクス半導体製造 | 〇 | 〇 | 〇 | |||||||||||
| 産業廃水 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||
| 循環型養殖システム | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||
| エビ類（小エビ、車エビ）の養殖 | 〇 | 〇 | 〇 | 〇 | ||||||||||
| 養殖取水 | 〇 | 〇 | 〇 | 〇 | ||||||||||
| 活魚運搬船 | 〇 | 〇 | 〇 | |||||||||||
| 水族館、動物園 | 〇 | 〇 | 〇 | |||||||||||
| プール | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
| 冷却塔（クーリングタワー） | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
| 浄水場 | 〇 | 〇 | 〇（海外） | |||||||||||
| 園芸 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
| 都市排水 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||
| 農業用地下水 | 〇 | 〇 | 〇 | 〇 | ||||||||||
| 合流式下水道越流水 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
| 埋立地浸出水 | 〇 | 〇 | 〇 | 〇 | ||||||||||
| 石油プラント ガスプラント |
〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
| 仕様 | 液体のUV透過率 | 70 % 〜 100 % | 60 % 〜 100 % | 70 % 〜 100 % | 50 % 〜 100 % | 20 % 〜 100 % | 2 % 〜 100 % | 80 % 〜 100 % | 60 % 〜 100 % | 80 % 〜 100 % | 70 % 〜 100 % | 80 % 〜 100 % | 20 % 〜 100 % | |
| 作用／用途 | 殺菌、脱オゾン、AOP（促進酸化処理） | 殺菌、脱オゾン | 殺菌 | TOC（全有機炭素）分解 | 殺菌、脱オゾン、脱塩素、AOP（促進酸化処理） | 殺菌 クロラミン削減 |
殺菌 | |||||||
| ランプ | 低圧高出力ランプ | 中圧ランプ | 中圧ランプ | 低圧高出力ランプ | ||||||||||
| ランプ寿命※1 | 16,000時間 | 12,000時間 | 9,000時間 | 9,000時間 | 16,000時間 | |||||||||
| UV照射槽構成 | U形状、L形状、Z形状 | L形状 | U形状、L形状、Z形状 | L形状 | U形状、L形状、Z形状 | インライン | インライン | 開水路型 - 鉛直／傾斜 | ||||||
| 流量※2 | 3.5 m3/h 〜 3,200 m3/h |
3.5 m3/h 〜 3,000 m3/h |
40 m3/h 〜 1,000 m3/h |
30 m3/h 〜 7,200 m3/h |
14 m3/h 〜 1,500 m3/h |
0.5 m3/h 〜 200 m3/h |
1 m3/h 〜 500 m3/h |
630 m3/h 〜 19,500 m3/h |
75 m3/h 〜 1,255 m3/h |
25 m3/h 〜 1,220 m3/h |
15 m3/h 〜 55 m3/h |
5 m3/h 〜 24,000 m3/h |
65 m3/h 〜 1,310 m3/h |
|
※1 低圧高出力UVランプ
75Wのランプ寿命は連続点灯においてUV強度70%到達時の時間（対初期100%）
220W、350Wのランプ寿命は連続点灯においてUV強度85%到達時の時間（対初期100%）
中圧ランプ
ランプ寿命は連続点灯においてUV強度70%到達時の時間（対初期100%）
※2 使用条件によって、記載の流量帯以外でも対応可能ですのでお問い合わせください。
ULTRATHERM™
ランプ寿命16,000時間※1
ULTRATOX™
ランプ寿命12,000時間※1
中圧ULTRATHERM™
ランプ寿命9,000時間※1
高い殺菌性能を実現する
装置設計
簡単なメンテナンス
複雑な設置環境に
容易に適合
ULTRATOUCH™
制御盤による制御システム
ULTRAWIPER™専用ブラシ
による石英スリーブの自動洗浄
専用工具を使用しない
片側作業
ÖNROM認証の
UV殺菌システム
SWIRLFLOW™技術により
水圧効率を実現
作用／用途
流量
カテゴリー
工業用水から公共用水までの幅広い用途に、信頼性が高く、化学薬品を使用しないUV殺菌を提供します。
| 液体のUV透過率 | 70 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌、脱オゾン、AOP（促進酸化処理） |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | U形状、L形状、Z形状 |
| 流量※2 | 3.5 m3/h 〜 3,200 m3/h |

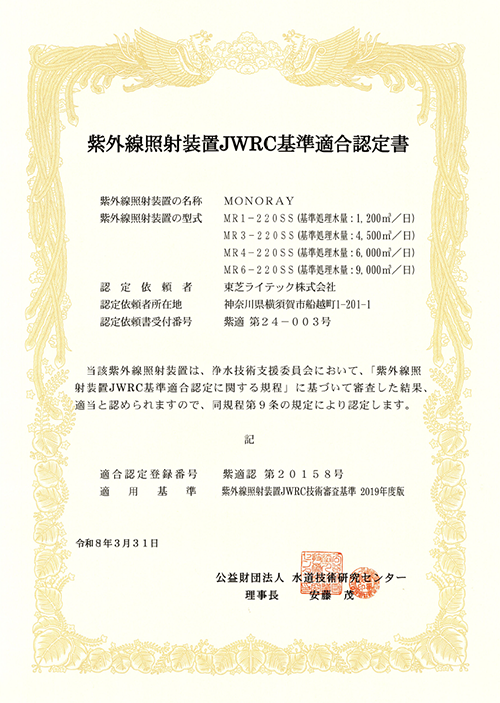

MONORAY™シリーズの以下4機種は公益財団法人水道技術研究センター（JWRC）の基準適合認定を取得しています。
MR1-220SS、MR3-220SS、MR4-220SS、MR6-220SS
MONORAY™シリーズ（ワイパ仕様を除く）は「食品衛生法」（昭和22年法律第233号）第18条の規定に基づき制定された「食品、添加物等の規格基準」（昭和34年厚生省告示第370号）第3のAの8に記載の「別表第1」（令和8年2月13日内閣府告示第5号）に収載された原材料で構成されています。
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※3 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 (管用平行ねじ) |
サイズ （L×W×Hmm） |
重量 （kg） |
|||||||
| MR1-75SS | 6 | 3.5 | 75 | 9,000 | 1 | 単相AC200 | 90 | 1,050×90×300 | 7 | G1・1/2 | 1 | 600×400×210 | 10 |
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※4 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （L×W×Hmm） |
重量 （kg） |
|||||||
| MR1-220SS | 35 | 20 | 220 | 16,000 | 1 | 単相AC200 | 260 | 1,370×210×400 | 23 | 100A | 1 （1.6） |
800×600×300 | 29 |
| MR3-220SS | 170 | 100 | 3 | 750 | 1,370×280×460 | 38 | 150A | ||||||
| MR4-220SS | 260 | 155 | 4 | 990 | 1,370×280×500 | 45 | |||||||
| MR6-220SS | 410 | 240 | 6 | 1,480 | 1,370×330×550 | 61 | 32 | ||||||
| MR8-220SS | 620 | 370 | 8 | 1,970 | 1,370×330×670 | 78 | 225A | ||||||
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※3 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MR1-350SS | 55 | 33 | 350 | 16,000 | 1 | 単相AC200 | 400 | 1,870×250×400 | 28 | 125A | 1 （1.6） |
800×600×300 | 32 |
| MR3-350SS | 275 | 160 | 3 | 1,180 | 1,870×280×460 | 45 | 150A | ||||||
| MR4-350SS | 422 | 250 | 4 | 1,570 | 1,870×280×510 | 53 | 57 | ||||||
| MR6-350SS | 665 | 390 | 6 | 2,340 | 1,870×330×550 | 70 | 225A | 750×1,000×320 | 60 | ||||
| MR8-350SS | 1,000 | 590 | 8 | 3,120 | 1,870×410×700 | 112 | 250A | 66 | |||||
| MR12-350SS | 1,550 | 920 | 12 | 三相AC400 (中性点付) |
4,670 | 1,870×510×750 | 143 | 87 | |||||
| MR16-350SS | 2,250 | 1,400 | 16 | 6,220 | 1,880×510×800 | 179 | 300A | 1,000×1,000×320 | 101 | ||||
| MR18-350SS | 2,750 | 1,650 | 18 | 7,000 | 1,880×510×800 | 181 | 1,000×1,250×320 | 104 | |||||
| MR20-350SS | 3,200 | 1,900 | 20 | 7,770 | 1,880×510×800 | 183 | |||||||
※ 処理流量：対象水の紫外線（UV）透過率：95%、紫外線（UV）照射量：30mJ/cm2、50mJ/cm2、ランプ寿命末期を想定した値です。
※ ランプ寿命：75Wのランプ寿命は連続点灯においてUV強度70%到達時の時間（対初期100%）220W、350Wのランプ寿命は連続点灯においてUV強度85%到達時の時間（対初期100%）
※ 電源電圧：三相AC400Vの結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。
※ UV照射槽サイズ：UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 設計圧力：（ ）内の設計圧力でのオプション仕様も取り扱いしております。
※ 制御盤※3 表記の制御盤サイズ・重量はボタン操作式液晶ディスプレイ仕様の制御盤になります。
※ 制御盤※4 表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
耐久性、耐熱性、耐圧性に優れ、海水などの腐食環境に耐えることができます。陸上養殖や化学工場などさまざまな用途で優れた性能を発揮します。
PPシリーズ
PEHDシリーズ
| 液体のUV透過率 | 60 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌、脱オゾン |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | U形状、L形状、Z形状 |
| 流量※2 | 3.5 m3/h 〜 3,000 m3/h |
非腐食性PP/PEHDシリーズ（ワイパ仕様を除く）は「食品衛生法」（昭和22年法律第233号）第18条の規定に基づき制定された「食品、添加物等の規格基準」（昭和34年厚生省告示第370号）第3のAの8に記載の「別表第1」（令和8年2月13日内閣府告示第5号）に収載された原材料で構成されています。
PPシリーズ
PEHDシリーズ
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※3 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 (管用平行ねじ) |
サイズ （L×W×Hmm） |
重量 （kg） |
|||||||
| MR1-75PP | 5.5 | 3.5 | 75 | 9,000 | 1 | 単相AC200 | 90 | 1,050×90×150 | 3 | G1・1/2 | 0.6 | 600×400×210 | 10 |
| MR2-75PP | 14 | 9.5 | 2 | 170 | 1,050×140×270 | 5 | G3 | ||||||
| MR3-75PP | 23 | 14.5 | 3 | 250 | 1,050×160×285 | 6 | G3 | 12 | |||||
| MR4-75PP | 35 | 20.5 | 4 | 340 | 1,050×180×350 | 8 | G3 | ||||||
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※4 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （L×W×Hmm） |
重量 （kg） |
|||||||
| MR1-220PP | 32 | 20 | 220 | 16,000 | 1 | 単相AC200 | 260 | 1,420×210×350 | 8 | 100A | 0.6 | 800×600×300 | 29 |
| MR3-220PP | 157 | 95 | 3 | 750 | 1,420×280×480 | 22 | 150A | 0.5 | |||||
| MR4-220PP | 240 | 145 | 4 | 990 | 1,420×315×550 | 31 | 150A | 0.3 | |||||
| MR6-220PP | 380 | 225 | 6 | 1,480 | 1,420×355×585 | 39 | 150A | 0.2 | 32 | ||||
| MR8-220PP | 580 | 345 | 8 | 1,970 | 1,420×450×655 | 47 | 225A | ||||||
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※4 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MR1-350PP | 52 | 31 | 350 | 16,000 | 1 | 単相AC200 | 400 | 1,920×250×365 | 12 | 125A | 0.6 | 800×600×300 | 32 |
| MR3-350PP | 255 | 150 | 3 | 1,180 | 1,920×300×475 | 30 | 150A | 0.5 | |||||
| MR4-350PP | 395 | 230 | 4 | 1,570 | 1,920×315×545 | 43 | 150A | 0.3 | 750×1,000×320 | 54 | |||
| MR6-350PP | 620 | 370 | 6 | 2,340 | 1,920×355×565 | 60 | 225A | 0.2 | 1,000×1,000×320 | 72 | |||
| MR8-350PP | 945 | 560 | 8 | 三相AC400 (中性点付) |
3,120 | 1,920×450×650 | 80 | 150A | 75 | ||||
| MR12-350PP | 1,490 | 880 | 12 | 4,670 | 1,920×500×740 | 110 | 150A | 1,000×1,250×320 | 92 | ||||
| MR16-350PP | 2,100 | 1,250 | 16 | 6,220 | 1,920×500×740 | 126 | 300A | 1,250×1,250×420 | 128 | ||||
| MR18-350PP | 2,600 | 1,550 | 18 | 7,000 | 1,920×500×740 | 130 | 300A | 131 | |||||
| MR20-350PP | 3,000 | 1,800 | 20 | 7,770 | 1,920×500×740 | 134 | 300A | 134 | |||||
※ 処理流量：対象水の紫外線（UV）透過率：95%、紫外線（UV）照射量：30mJ/cm2、50mJ/cm2、ランプ寿命末期を想定した値です。
※ ランプ寿命：75Wのランプ寿命は連続点灯においてUV強度70%到達時の時間（対初期100%）220W、350Wのランプ寿命は連続点灯においてUV強度85%到達時の時間（対初期100%）
※ 電源電圧：三相AC400Vの結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。
※ UV照射槽サイズ：UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 設計圧力：より高い設計圧力仕様をご要望の場合は、お問い合わせください。
※ 制御盤※3 表記の制御盤サイズ・重量はボタン操作式液晶ディスプレイ仕様の制御盤になります。
※ 制御盤※4 表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
より効率的なUV殺菌技術を採用しています。このシリーズは40m3/hから1,000m3/hまでの流量※2に対応、4log以上の殺菌性能を発揮します。オーストリアの規格であるÖNORM M5873-1を取得。
| 液体のUV透過率 | 70 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | L形状 |
| 流量※2 | 40 m3/h 〜 1,000 m3/h |
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MR1-220 SSV | 40 | 220 | 16,000 | 1 | 単相AC200 | 260 | 1,319×270×426 | 31 | 100A | 1 （1.6） |
800×600×300 | 32 |
| MR3-220 SSV | 95 | 3 | 750 | 2,037×270×505 | 50 | 100A | 800×800×300 | 46 | ||||
| MR4-220 SSV | 200 | 4 | 990 | 2,059×335×565 | 69 | 150A | ||||||
| MR6-220 SSV | 300 | 6 | 1,480 | 2,092×445×629 | 102 | 250A | 49 | |||||
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MR6-350 SSV | 510 | 350 | 16,000 | 6 | 単相AC200 | 2,340 | 2,679×495×692 | 160 | 300A | 1 （1.6） |
800×800×300 | 52 |
| MR8-350 SSV | 760 | 8 | 三相AC400 (中性点付) |
3,120 | 2,679×555×753 | 200 | 350A | 1,000×800×300 | 70 | |||
| MR12-350 SSV | 1,000 | 12 | 4,670 | 2,742×615×820 | 259 | 400A | 76 | |||||
※ 処理流量：対象水の紫外線（UV）透過率：95%、紫外線（UV）照射量：40mJ/cm2、ランプ寿命末期を想定した値です。
※ ランプ寿命：220W、350Wのランプ寿命は連続点灯においてUV強度85%到達時の時間（対初期100%）
※ 電源電圧：三相AC400Vの結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。
※ UV照射槽サイズ：UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 設計圧力：（ ）内の設計圧力でのオプション仕様も取り扱いしております。
※ 制御盤：表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
養殖業における取水した水のUV殺菌に特化して開発。ステンレス製とポリプロピレン製の2種類があり、さまざまな用途で優れた殺菌効果を発揮し、有害な微生物の生産工程への侵入を防ぎます。
SSシリーズ
PPシリーズ
| 液体のUV透過率 | 50 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | （PP）U形状、L形状、Z形状 |
| 流量※2 | 30 m3/h 〜 7,200 m3/h |
SSシリーズ
PPシリーズ
ULTRABARRIER™ SSシリーズ
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MR1-350SS ULTRABARRIER | 50 | 30 | 350 | 16,000 | 1 | 単相AC200 | 400 | 2,563×270×407 | 40 | 100A | 1 （1.6） |
800×600×300 | 29 |
| MR4-350SS ULTRABARRIER | 320 | 190 | 4 | 1,570 | 2,649×270×455 | 64 | 100A | 32 | |||||
| MR6-350SS ULTRABARRIER | 530 | 320 | 6 | 2,340 | 2,628×335×490 | 68 | 150A | 750×1,000×320 | 57 | ||||
| MR8-350SS ULTRABARRIER | 780 | 480 | 8 | 三相AC400 (中性点付) |
3,120 | 2,683×335×525 | 96 | 150A | 1,000×1,250×320 | 86 | |||
| MR12-350SS ULTRABARRIER | 1,300 | 790 | 12 | 4,670 | 2,746×390×589 | 124 | 200A | 92 | |||||
| MR18-350SS ULTRABARRIER | 2,050 | 1,250 | 18 | 7,000 | 2,833×495×671 | 141 | 300A | 1,250×1,250×420 | 131 | ||||
| MR28-350SS ULTRABARRIER | 3,400 | 2,050 | 28 | 10,870 | 2,715×615×743 | 238 | 400A | 146 | |||||
| MR44-350SS ULTRABARRIER | 5,600 | 3,350 | 44 | 17,080 | 2,760×720×1,020 | 335 | 500A | 0.6 （1） |
2,200×1,000×500 | 305 | |||
| MR56-350SS ULTRABARRIER | 7,200 | 4,300 | 56 | 21,730 | 2,789×720×1,138 | 412 | 500A | 315 | |||||
ULTRABARRIER™ PPシリーズ
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MR1-350PP ULTRABARRIER | 50 | 30 | 350 | 16,000 | 1 | 単相AC200 | 400 | 2,604×270×404 | 23 | 100A | 0.8 | 800×600×300 | 23 |
| MR4-350PP ULTRABARRIER | 320 | 190 | 4 | 1,570 | 2,700×270×463 | 36 | 100A | 0.6 | 36 | ||||
| MR6-350PP ULTRABARRIER | 530 | 320 | 6 | 2,340 | 2,688×335×494 | 46 | 150A | 0.5 | 750×1,000×320 | 46 | |||
| MR8-350PP ULTRABARRIER | 780 | 480 | 8 | 三相AC400 (中性点付) |
3,120 | 2,683×335×525 | 55 | 150A | 0.3 | 55 | |||
| MR12-350PP ULTRABARRIER | 1,300 | 790 | 12 | 4,670 | 2,776×390×592 | 74 | 200A | 0.2 | 1,000×1,250×320 | 74 | |||
| MR18-350PP ULTRABARRIER | 2,050 | 1,250 | 18 | 7,000 | 2,883×495×689 | 124 | 300A | 1,250×1,250×420 | 124 | ||||
| MR28-350PP ULTRABARRIER | 3,400 | 2,050 | 28 | 10,870 | 2,850×615×798 | 171 | 400A | 1,000×1,250×320 | 171 | ||||
※ 処理流量：対象水の紫外線（UV）透過率：95%、紫外線（UV）照射量：30mJ/cm2、50mJ/cm2、ランプ寿命末期を想定した値です。
※ ランプ寿命：ランプ寿命は連続点灯においてUV強度85%到達時の時間（対初期100%）
※ 電源電圧：三相AC400Vの結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。
※ UV照射槽サイズ：UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 設計圧力：（ ）内の設計圧力でのオプション仕様も取り扱いしております。
※ 制御盤：表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
UV透過率が低い液体に対するUV殺菌に対応した商品です。独自のSWIRLFLOW™技術により、通過する病原菌へのUV照射時間を長くし、殺菌性能を確保します。
| 液体のUV透過率 | 20 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | L形状 |
| 流量※2 | 14 m3/h 〜 1,500 m3/h |
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MR1-350SS LOW UVT | 23 | 14 | 350 | 16,000 | 1 | 単相AC200 | 400 | 2,423×270×407 | 38 | 100A | 1 （1.6） |
800×600×300 | 32 |
| MR4-350SS LOW UVT | 100 | 60 | 4 | 1,570 | 2,516×270×454 | 58 | 100A | ||||||
| MR6-350SS LOW UVT | 155 | 90 | 6 | 2,340 | 2,488×335×494 | 66 | 150A | 750×1,000×320 | 35 | ||||
| MR8-350SS LOW UVT | 210 | 125 | 8 | 三相AC400 (中性点付) |
3,120 | 2,543×335×525 | 91 | 150A | 750×1,000×320 | 60 | |||
| MR12-350SS LOW UVT | 320 | 195 | 12 | 4,670 | 2,606×390×589 | 119 | 200A | 66 | |||||
| MR18-350SS LOW UVT | 480 | 290 | 18 | 7,000 | 2,683×495×670 | 172 | 300A | 1,000×1,250×320 | 101 | ||||
| MR28-350SS LOW UVT | 750 | 455 | 28 | 10,870 | 2,565×615×743 | 197 | 400A | 1,250×1,250×420 | 146 | ||||
| MR44-350SS LOW UVT | 1,200 | 715 | 44 | 17,080 | 2,610×720×940 | 322 | 500A | 2,200×1,000×500 | 305 | ||||
| MR56-350SS LOW UVT | 1,500 | 900 | 56 | 21,730 | 2,642×720×995 | 370 | 500A | 315 | |||||
※ 処理流量：対象水の紫外線（UV）透過率：95%、紫外線（UV）照射量：30mJ/cm2、50mJ/cm2、ランプ寿命末期を想定した値です。
※ ランプ寿命：ランプ寿命は連続点灯においてUV強度85%到達時の時間（対初期100%）
※ 電源電圧：三相AC400Vの結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。
※ UV照射槽サイズ：UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 設計圧力：（ ）内の設計圧力でのオプション仕様も取り扱いしております。
※ 制御盤：表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
UV照射槽の細管設計と高出力UVランプにより液糖など低透過率の液体を殺菌。
| 液体のUV透過率 | 2 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | U形状、L形状、Z形状 |
| 流量※2 | 0.5 m3/h 〜 200 m3/h |
ULTRALOW ULUシリーズは「食品衛生法」（昭和22年法律第233号）第18条の規定に基づき制定された「食品、添加物等の規格基準」（昭和34年厚生省告示第370号）第3のAの8に記載の「別表第1」（令和8年2月13日内閣府告示第5号）に収載された原材料で構成されています。
| 製品名※ | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
||||||||
| MR1-220SS ULU | 1.5 | 220 | 16,000 | 1 | 単相AC200 | 260 | 1,290×70×227 | 5 | DN50（2.0S） | 1 （1.6） |
800×600×300 | 29 |
| MR1-350SS ULU | 2 | 350 | 16,000 | 1 | 400 | 1,790×70×227 | 7 | DN50（2.0S） | 800×600×300 | |||
※ 製品名：ご要求仕様に応じて複数のUV照射槽を連結してご提案いたします。
※ 処理流量：対象水の紫外線（UV）透過率：95%、紫外線（UV）照射量：30mJ/cm2、50mJ/cm2、ランプ寿命末期を想定した値です。
※ ランプ寿命：220W、350Wのランプ寿命は連続点灯においてUV強度85%到達時の時間（対初期100%）
※ 電源電圧：350Wタイプの8灯以上は三相AC400Vになります。また結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。
※ UV照射槽サイズ：UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 設計圧力：（ ）内の設計圧力でのオプション仕様も取り扱いしております。
※ 制御盤：表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
TOC（全有機炭素）低減のために開発。UV照射槽はCFD（数値流体解析）モデリングアプローチによって最適化されており、優れたエネルギー効率を実現します。
| 液体のUV透過率 | 80 % 〜 100 % |
|---|---|
| 作用／用途 | TOC（全有機炭素）分解 |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 12,000時間 |
| UV照射槽構成 | U形状、L形状、Z形状 |
| 流量※2 | 1 m3/h 〜 500 m3/h |
| 製品名※ | ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MR1-350SS ULTRATOX | 350 | 12,000 | 1 | 単相AC200 | 400 | 1,990×250×440 | 47 | 40A | 1 （1.6） |
600×600×300 | 32 |
| MR4-350SS ULTRATOX | 4 | 1,570 | 1,990×300×510 | 65 | 50A | ||||||
| MR6-350SS ULTRATOX | 6 | 2,340 | 2,060×350×530 | 74 | 100A | 800×600×300 | 35 | ||||
| MR8-350SS ULTRATOX | 8 | 三相AC400 (中性点付) |
3,120 | 2,090×370×570 | 104 | 125A | 800×600×300 | 60 | |||
| MR12-350SS ULTRATOX | 12 | 4,670 | 2,140×400×620 | 130 | 125A | 750×1,000×320 | 66 | ||||
| MR18-350SS ULTRATOX | 18 | 7,000 | 2,190×500×720 | 167 | 150A | 1,000×1,250×320 | 101 | ||||
| MR28-350SS ULTRATOX | 28 | 10,870 | 2,190×550×780 | 242 | 225A | 1,400×800×400 | 146 | ||||
※ 製品名：本製品にはランプ電力220W仕様のラインアップもございます。使用条件により、220W仕様をご提案する場合があります。
※ ランプ寿命：ランプ寿命は連続点灯においてUV強度85%到達時の時間（対初期100%）
※ 電源電圧：三相AC400Vの結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。
※ UV照射槽サイズ：UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 設計圧力：（ ）内の設計圧力でのオプション仕様も取り扱いしております。
※ 制御盤：表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
先進的で効率的なUV殺菌技術を搭載しており、設置面積が小さく、高出力が要求される大流量用途に適しています。
| 液体のUV透過率 | 60 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌、脱オゾン、AOP（促進酸化処理） |
| ランプ | 中圧ランプ |
| ランプ寿命※1 | 9,000時間 |
| UV照射槽構成 | インライン |
| 流量※2 | 630 m3/h 〜 19,500 m3/h |
| 製品名※ | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MP2-4000SS ULTRATRON | 1,050 | 630 | 4,000 | 9,000 | 2 | 三相AC400 (中性点付) |
8,200 | 978×500×792 | 74 | 300A | 1 （1.6） |
1,000×800×400 | 75 |
| MP3-4000SS ULTRATRON | 1,450 | 860 | 3 | 12,200 | 75 | ||||||||
| MP4-4000SS ULTRATRON | 1,850 | 1,120 | 4 | 16,200 | 76 | ||||||||
| 製品名※ | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MP4-6000SS ULTRATRON | 3,900 | 2,350 | 6,000 | 9,000 | 4 | 三相AC400 (中性点付) |
24,200 | 1,138×750×1,010 | 183 | 450A | 1 （1.6） |
1,600×600×600 | 135 |
| MP6-6000SS ULTRATRON | 5,600 | 3,370 | 6 | 36,200 | 186 | 140 | |||||||
| MP8-6000SS ULTRATRON | 7,400 | 4,450 | 8 | 48,200 | 189 | 145 | |||||||
| 製品名※ | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MP6-8000SS ULTRATRON | 8,100 | 4,900 | 8,000 | 9,000 | 6 | 三相AC400 (中性点付) |
48,200 | 1,336×1,000×1,253 | 316 | 600A | 1 （1.6） |
2,000×600×600 | 170 |
| MP8-8000SS ULTRATRON | 11,500 | 7,000 | 8 | 64,200 | 322 | 1,600×1,200×600 | 270 | ||||||
| MP9-8000SS ULTRATRON | 12,900 | 7,800 | 9 | 72,200 | 325 | 2,000×1,200×600 | 340 | ||||||
| 製品名※ | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30mJ/cm2 | 50mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MP6-12000SS ULTRATRON | 13,500 | 8,100 | 12,000 | 9,000 | 6 | 三相AC400 (中性点付) |
72,200 | 1,608×1,100×1,129 | 645 | 800A | 0.6 （1） |
2,000×1,200×600 | 340 |
| MP8-12000SS ULTRATRON | 19,500 | 11,800 | 8 | 96,200 | 651 | 350 | |||||||
※ 製品名：本製品には600W、2,500W仕様のラインアップもございます。使用条件により600W、2,500W仕様をご提案いたします。
※ 処理流量：対象水の紫外線（UV）透過率：95%、紫外線（UV）照射量：30mJ/cm2、50mJ/cm2、ランプ寿命末期を想定した値です。
※ ランプ寿命：ランプ寿命は連続点灯においてUV強度70%到達時の時間（対初期100%）
※ 電源電圧：三相AC400Vの結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。
※ UV照射槽サイズ：UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 設計圧力：（ ）内の設計圧力でのオプション仕様も取り扱いしております。
※ 制御盤：表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
さまざまな水路へ導入可能な開水路型UV水殺菌装置。垂直・傾斜型の2種あるSSシリーズ、ポリプロピレンを使用したPPシリーズ、ホリゾンタルシリーズのラインアップがあります。
SSシリーズ（垂直型）
SSシリーズ（傾斜型）
PPシリーズ
ホリゾンタルシリーズ
開水路 SSシリーズ
| 液体のUV透過率 | 20 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | 開水路型 - 鉛直／傾斜 |
| 流量※2 | 5 m3/h 〜 24,000 m3/h |
開水路 PPシリーズ
| 液体のUV透過率 | 20 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | 開水路型 - 鉛直／傾斜 |
| 流量※2 | 65 m3/h 〜 1,310 m3/h |
開水路 ホリゾンタルシリーズ
| 液体のUV透過率 | 20 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 低圧高出力ランプ |
| ランプ寿命※1 | 16,000時間 |
| UV照射槽構成 | 開水路型 - 水平 |
| 流量※2 | 5 m3/h 〜 24,000 m3/h |
SSシリーズ（垂直型）
SSシリーズ（傾斜型）
PPシリーズ
ホリゾンタルシリーズ
開水路 PPシリーズ
| 製品名 | 処理流量※8 （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※1 （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 制御盤※7 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ※4 | 重量※5 （kg） |
接続口 (管用平行ねじ) |
サイズ （L×W×Hmm） |
重量 （kg） |
||||||||
| W （mm） |
D （mm） |
|||||||||||
| MR4-220PP C | 65 | 220 | 16,000 | 4 | 単相AC200 | 990 | 550 ± 8 | 185 ± 5 | 1,230 /1,600 | 35 | 800×600×300 | 29 |
| MR6-220PP C | 100 | 6 | 1,480 | 790 ± 8 | 45 | 750×1,000×320 | 32 | |||||
| MR8-220PP C | 135 | 8 | 1,970 | 1,030 ± 8 | 50 | 1,000×1,000×320 | 52 | |||||
| MR12-220PP C | 200 | 12 | 2,940 | 850 ± 8 | 205 ± 5 | 85 | 1,250×1,250×420 | 55 | ||||
| 製品名 | 処理流量※8 （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※1 （時間） |
ランプ 数 （本） |
電源 電圧 （V） |
消費 電力 （W） |
UV照射槽 | 制御盤※7 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ※4 | 重量※5 （kg） |
接続口 (管用平行ねじ) |
サイズ （L×W×Hmm） |
重量 （kg） |
||||||||
| W （mm） |
D （mm） |
|||||||||||
| MR4-350PP C | 100 | 350 | 16,000 | 4 | 単相AC200 | 1,570 | 550 ± 8 | 185 ± 5 | 1,730 /2,100 | 45 | 750×1,000×320 | 31 |
| MR6-350PP C | 160 | 6 | 2,340 | 790 ± 8 | 55 | 1,000×1,000×320 | 54 | |||||
| MR8-350PP C | 215 | 8 | 三相AC400 | 3,120 | 1,030 ± 8 | 65 | 58 | |||||
| MR12-350PP C | 320 | 12 | 4,670 | 850 ± 8 | 205 ± 5 | 75 | 1,000×1,250×320 | 90 | ||||
| MR16-350PP C | 430 | 16 | 6,220 | 1,090 ± 8 | 90 | 1,250×1,250×420 | 94 | |||||
| MR20-350PP C | 545 | 20 | 7,770 | 1,330 ± 8 | 105 | 125 | ||||||
| MR24-350PP C | 650 | 24 | 9,320 | 1,090 ± 8 | 309 ± 5 | 130 | 132 | |||||
| MR28-350PP C | 760 | 28 | 10,870 | 1,270 ± 8 | 145 | 145 | ||||||
| MR32-350PP C | 875 | 32 | 12,420 | 1,390 ± 8 | 155 | 152 | ||||||
| MR36-350PP C | 980 | 36 | 13,980 | 1,210 ± 8 | 440 ± 5 | 185 | 2,000×1,000×500 | 232 | ||||
| MR40-350PP C | 1,095 | 40 | 15,530 | 1,330 ± 8 | 200 | 244 | ||||||
| MR44-350PP C | 1,200 | 44 | 17,080 | 1,210 ± 8 | 540 ± 5 | 225 | 256 | |||||
| MR48-350PP C | 1,310 | 48 | 18,630 | 1,270 ± 8 | 235 | 268 | ||||||
※4 UV照射槽を水平設置した際の床面積の概略サイズです。設置架台、ケーブル類は含みません。
※5 重量は照射槽本体の重量になります。
※7 表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※8 対象水の紫外線(UV)透過率;70%、紫外線(UV)照射量;40mJ/cm2、ランプ寿命末期を想定した値です。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
スイミングプールでの殺菌とクロラミン削減のために開発、低い運用コストが実現できるよう設計されています。
①MULTIRAY
②ULTRABLUE
③POOLRAY™
①MULTIRAY
| 液体のUV透過率 | 80 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 中圧ランプ |
| ランプ寿命※1 | 9,000時間 |
| UV照射槽構成 | インライン |
| 流量※2 | 75 m3/h 〜 1,255 m3/h |
②ULTRABLUE
| 液体のUV透過率 | 70 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 中圧ランプ |
| ランプ寿命※1 | 9,000時間 |
| UV照射槽構成 | インライン |
| 流量※2 | 25 m3/h 〜 1,220 m3/h |
③POOLRAY™
| 液体のUV透過率 | 80 % 〜 100 % |
|---|---|
| 作用／用途 | 殺菌 |
| ランプ | 中圧ランプ |
| ランプ寿命※1 | 9,000時間 |
| UV照射槽構成 | インライン |
| 流量※2 | 15 m3/h 〜 55 m3/h |
①MULTIRAY
②ULTRABLUE
③POOLRAY™
①MULTIRAY
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※4 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| MULTIRAY MP1-1000 | 75 | 1,000 | 9,000 | 1 | 三相AC400 (中性点付) |
1,100 | 575×500×285 | 17 | 150A | 1 | 600×600×300 | 42 |
| MULTIRAY MP1-2000 | 145 | 2,000 | 1 | 2,200 | 630×500×340 | 23 | 200A | |||||
| MULTIRAY MP1-3500 | 290 | 3,500 | 1 | 3,600 | 685×500×445 | 28 | 250A | |||||
| MULTIRAY MP2-3500 | 670 | 2 | 7,200 | 42 | 300A | 800×800×300 | 62 | |||||
| MULTIRAY MP3-3500 | 960 | 3 | 10,700 | 735×650×495 | 44 | 300A | 1,000×1,000×300 | 75 | ||||
| MULTIRAY MP4-3500 | 1,255 | 4 | 14,200 | 46 | 300A | 1,000×1,000×300 | 83 | |||||
②ULTRABLUE
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※4 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| ULTRABLUE 1-600SS | 25 | 600 | 9,000 | 1 | 単相AC200 | 800 | 404×320×250 | 19 | 80A | 1 | 800×600×260 | 50 |
| ULTRABLUE 2-600SS | 80 | 2 | 1,400 | 404×340×270 | 26 | 100A | ||||||
| ULTRABLUE 1-2500SS | 140 | 2,500 | 1 | 2,700 | 511×360×335 | 31 | 150A | 800×800×300 | 60 | |||
| ULTRABLUE 2-2500SS | 425 | 2 | 5,200 | 511×400×390 | 46 | 200A | ||||||
| ULTRABLUE 2-4000SS | 830 | 4,000 | 2 | 三相AC400 (中性点付) |
8,200 | 577×420×445 | 53 | 250A | 1,000×800×400 | 75 | ||
| ULTRABLUE 3-4000SS | 1,220 | 3 | 12,200 | 577×480×495 | 81 | 300A | ||||||
③POOLRAY™
| 製品名 | 処理流量※ （m3/h） |
ランプ 電力 （W） |
ランプ 寿命※ （時間） |
ランプ 数 （本） |
電源 電圧※ （V） |
消費 電力 （W） |
UV照射槽 | 設計 圧力※ （MPa） |
制御盤※ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60mJ/cm2 | サイズ※ （L×W×Hmm） |
重量※ （kg） |
接続口 （JIS10K） |
サイズ （H×W×Dmm） |
重量 （kg） |
|||||||
| POOLRAY NANO | 15 | 600 | 9,000 | 1 | 単相AC200 | 670 | 550×200×145 | 5 | G2・1/2 | 1 | 400×300×210※5 | 12 |
| POOLRAY MP1-600SS | 25 | 1 | 単相AC200※ | 690 | 355×250×300 | 8.5 | 100A | 400×300×210※6 | 14 | |||
| POOLRAY MP2-600SS | 55 | 2 | 1,370 | 355×400×300 | 12 | 500×400×210※6 | 20 | |||||
※ 処理流量：対象水の紫外線（UV）透過率：95%、紫外線（UV）照射量：60mJ/cm2、ランプ寿命末期を想定した値です。
※ ランプ寿命：ランプ寿命は連続点灯においてUV強度70%到達時の時間（対初期100%）
※ 電源電圧：三相AC400Vの結線方式は三相400V±10％（中性点付き 3P4W 400/230V）になります。単相200V入力をご希望の場合はお問い合わせください。POOLRAY™のMP1-600SSとMP2-600SSは電源電圧を三相AC400V（結線方式は3相400V±10％（中性点付き 3P4W 400/230V））に変更可能です。
※ UV照射槽サイズ：サイズはフランジを左右配置にした際の概略サイズです。設置架台、ケーブル類は含みません。
※ UV照射槽重量：重量は照射槽本体の乾燥重量になります。
※ 制御盤※4 表記の制御盤サイズ・重量はタッチスクリーン搭載制御盤になります。
※ 制御盤※5 表記の制御盤サイズ・重量は簡易仕様の制御盤になります。また、制御盤表記は英語（POOLRAYのみ）になります。他製品は日本語表記になります。
※ 制御盤※6 表記の制御盤サイズ・重量はボタン操作式液晶ディスプレイ仕様の制御盤になります。また、制御盤表記は英語（POOLRAYのみ）になります。他製品は日本語表記になります。
※ POOLRAYのワイパ仕様は手動ワイパです。
※ 掲載の仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
商品導入までの流れ
商品導入までの流れや弊社でのサポート体制、よくあるご質問などをご紹介しております。商品の導入を検討されている方は是非ご覧ください。
動画・お役立ち資料
ULTRAAQUAブランド及びUV水殺菌についての紹介動画を掲載しております。また、順次導入の検討に使用いただけるお役立ち資料を追加しておりますので、是非ご覧ください。
：このアイコンのリンクは、新しいブラウザウィンドウ、または新しいタブを開きます。
本サイトおよび本サイトからリンクする弊社提供サイトでは、ブラウザのアクティブスクリプト（JAVASCRIPT）が有効に設定されていない場合、正常な表示や動作とならない場合があります。
