LEDダウンライト。高気密・高断熱省エネ住宅に対応した高気密SB形・SGI形をラインアップしました。

  • 白熱電球 40W相当、60W相当、100W相当をラインアップ
  • 40,000時間の長寿命

LEDダウンライトの特長

光源の種類

器具画像

LED一体形

最適化された専用設計

●配光は拡散、非調光(ON/OFF)、調光、調色、光色切替可能タイプがあります。

●高効率設計

器具画像

LEDユニットフラット形

メンテナンスが容易なランプ交換形

●配光は広角と中角。

●非調光、調光タイプがあります。

●光色が3タイプ電球色、温白色、昼白色

[LEDの特長]

●熱線や紫外線をほとんど含まない ●圧倒的に省エネ ●長寿命

家のイラスト

ダウンライトの種類

器具画像

①ベースタイプ

全般照明用。配灯計画や配光の選定が重要。空間演出の要。

器具画像

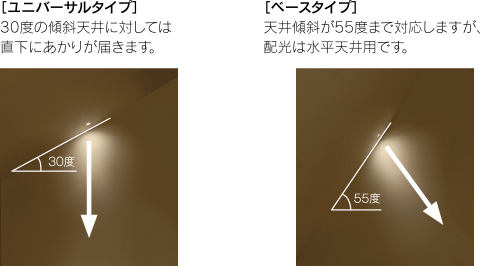

②傾斜天井タイプ

あかりが真下に広がるように反射板を設計。傾斜配光対応範囲は器具スペックをご確認ください。

器具画像

③ユニバーサルタイプ

照らしたい物に対して、角度調整が可能。壁面やテーブル(床)面など、効果的に光のアクセントを作ります。(可動角度は器具スペックをご確認ください)

器具画像

④軒下タイプ

軒下でも使用可能。

器具画像

⑤防湿・防雨タイプ

一般住宅の浴室でも使用可。公衆浴場(スーパー銭湯や入浴施設・宿泊施設等)は使用不可。屋内使用可。

色温度による見え方の違い

光源の光色には青白いもの、赤みのあるものなど様々なものがあります。この光の色を物理的な数字で表わしたものが、"色温度" です。
色温度が変わるとこんなに雰囲気が変わります。 ※イメージを強調するための写真です。

電球色(色温度2700K)の写真:落ち着いた雰囲気
温白色(色温度3700K)の写真:自然な雰囲気
昼白色(色温度5000K)の写真:さわやかな雰囲気

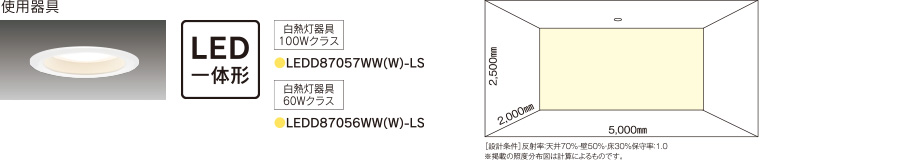

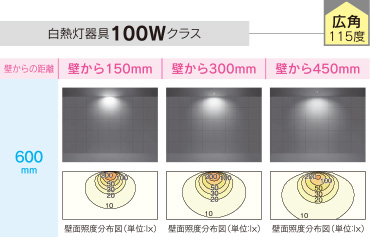

ダウンライトの配光と配灯位置による「壁面」「床面」の明るさの違い

同じ器具を選んでも配灯によって空間の明るさは異なります。用途にあった配光・配灯を計画しましょう。

ダウンライトの配光と配灯位置による「壁面」「床面」の明るさの違い(画像)

[設計条件]反射率:天井70%・壁50%・床30% 保守率:1.0 ※掲載の照度分布図は計算によるものです。使用器具:LEDD85022(W)

配光による表情の違い

ダウンライトの場合、配光角度によって印象が違ってきます。

使用例(写真)

使用器具:LEDD85000
使用ランプ(別売):LDF5L-H-GX53/500

広角(100度)

広い範囲をソフトに照射します。
壁面に近い場合、鉛直面の照度が高くなります。広がりが感じられる効果があり、空間が明るい印象になります。

使用例(写真)

使用器具:LEDD85000
使用ランプ(別売):LDF5L-W-GX53/500

中角(40度)

目的のある演出効果として使用する場合に効果的です。
中角の場合、直下の照度があがります。壁面から離れた配灯でも床面の照度があがることにより明るさが感じられます。
器具直下を明るくすると、周囲の明るさとのコントラストが強くなります。

配光比較│天井の高さと照度と光の広がり

同じ器具でもどの高さに設置するかによって明るさの広がり方が違います。

高さによる照度と光の広がりの違い(イラスト)

使用器具:LEDD85022(W) 使用ランプ(別売):LDF7LWGX53/C7/700

ダウンライト選定のポイント

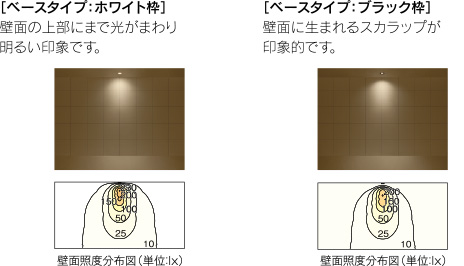

■枠の種類

器具画像

バージンホワイト

まじりけのない白色です。(マンセル近似値5.7Y 9.0/0.6)

器具画像

ブラック

半つやの仕上げのテカリをおさえた黒です。(マンセル近似値N-1.5)※1

※1 形名末尾「-LSX」を除く。

器具画像

シルバー

明るめのシルバー色です。(マンセル近似値 N8)※1

器具画像

木枠(白木)

淡い黄白色で檜に似た光沢を持った木材です。和風の素材としてベーシックな木の素地の色合いです。

器具画像

木枠(ダークブラウン)

家具などに使われてきた、オーク材の色調を塗装で出したものです。

器具画像

木枠(ブラック)

木の上に黒の塗装を施しました。木目がほのかに浮かび上がった仕上げです。

器具画像

木枠(ホワイト)

木の上に白の塗装を施しました。木目がほのかに浮かび上がった仕上げです。

ダウンライトの付加機能

■センサー

ON/OFFセンサーのピクト

ON/OFFセンサー
※人が近づいた時に点灯するタイプ

人の動きをセンサーが検知して照明をON/OFF。[ON/OFFモード]、[人感センサーモード]

マルチセンサーのピクト

マルチセンサー

選べる3つのモード[ON/OFFモード]、[6時間調光モード]、[調光モード]の人感センサーダウンライト。目的、用途に合わせてモードを使いわけできるマルチセンサータイプ。

換気扇連動のピクト

換気扇連動

あかりも換気扇も自動ON/OFF。人が入ると、あかりと換気扇が自動でON。出ると自動で消灯、5分後、換気扇がOFFになります。スイッチ操作の手間、消し忘れのムダ、気になるニオイも、すべてスッキリ。

■光色切り替え調光タイプ

壁スイッチで色温度を切替え、調光もできるダウンライト。「昼白色」で本を読んだり、「電球色」で遊んだり。おやすみ前には調光してと、一部屋が何通りにも使われる子供部屋でも活躍するダウンライト。

光色切り替え調光タイプの動作イメージ

専用コントルクス®との組合せで調光ができます。

シーンに合わせて明るさをコントロール。

●専用調光器(2線式)とマッチングしたマイコン回路を搭載。

●専用調光器から調光レベル信号を安定的に供給するI/F回路。

コントルクスとLEDダウンライトの組合せイメージ

[リビングルーム]LED一体形使用器具:LEDD87000L(W)-LD

明るさ約25%の例(写真)

くつろぎのひととき。お部屋の照明は少し暗めに。

明るさ約50%の例(写真)

リビングダイニングと続き間の場合など真っ暗にしたくない時などに。

明るさ100%の例(写真)

笑顔があふれる、にぎやかなおもてなし時に。

[寝室]LED一体形使用器具:LEDD87000L(W)-LD

明るさ約10%の例(写真)

音楽を聴きながら癒される。眠りの準備時に。

明るさ約50%の例(写真)

明るすぎないあかりがくつろぎタイムにぴったり。

明るさ100%の例(写真)

読書をしたり、動画をみたり。明るさを確保。

[リビングルーム]LEDランプ別売使用器具:LEDD85022(W) 別売ランプ:LDF6L-HGX/C7D500

明るさ約20%の例(写真)

眠りの前は静かなひと時を。

明るさ約70%の例(写真)

週末の予定はゆっくりリビングで。

明るさ100%の例(写真)

食事が済んでもまだまだ話し足りない。一日の報告会はデザートを食べながら。

ダウンライトの穴径サイズ(丸形の場合)

丸形タイプの埋め込み穴サイズ(開口径)は、3サイズをラインアップしています。

埋め込み穴サイズ 埋込穴Φ100 埋込穴Φ125 埋込穴Φ150
お奨め使用 新築向け リフォーム向け
リフォームしたい、でも大がかりな工事はできない。
ダウンライトの穴径は今のままでもぴったりサイズがあります。
電球形蛍光ランプ搭載器具、
白熱ランプ搭載器具の主流サイズ。
電球形蛍光ランプ搭載器具の
主流サイズ。
イメージ 設置例(写真) 設置例(写真) 設置例(写真)
配置図 配置図 配置図

選べる!配光角度、光色、明るさのラインアップ勢揃い。
多彩なランプ種類から選べる交換可能なLEDユニットフラット形

「季節ごとに色を変えたい。」「ライフスタイルやシーンで配光を変えたい。」というご要望や「今まで通り、切れてもランプ交換ですませたい」というお客様のご要望に応えて生まれました。

ポイント1
簡単に着脱でき、交換可能なLEDユニット

口金の2つのピンをソケットに合わせて挿入し、回転すればロックされ、簡単に装着できます。

LEDユニットの取付けイメージ(イラスト)

ポイント2
器具埋込高さ55mm※1

天井裏スペースが少ない場合でも取り付けできる器具背面高さ55mmの薄形設計が可能となりました。また、器具天板形状を改良し、天井裏の梁150mmピッチ幅にも対応できるようになりました。

寸法図(断面/イラスト)

※1 対象機種:
LEDD85000N・LEDD85001N・LEDD85006N・LEDD85005N・LEDD85004N・LEDD85004(T)N・LEDD85004(K)N・LEDD85004(W)N

※1:取付必要高さ65mm

ポイント3
まぶしさを緩和

埋込高99mmと500シリーズランプを組み合わせることで遮光角約23度で快適な光環境になります。

照射イメージ(イラスト)
LEDD85000N LEDD85010N
高さ38o/Φ90/500シリーズ/5.0W
(LDF5L-H-GX53/500)
高さ43o/Φ90/700シリーズ/8.0W
(LDF8L-H-GX53/3)
高さ38o/Φ90/500シリーズ/5.0W
(LDF7L-H-GX53/3)
高さ43o/Φ90/700シリーズ/8.0W
(LDF8L-H-GX53/3)
寸法図(断面) 寸法図(断面) 寸法図(断面) 寸法図(断面)

このページのトップへ

LEDダウンライト(ECHONET Lite 対応)の特長

フェミニティ対応「スマートホームライティング」

フェミニティ対応「スマートホームライティング」のLEDダウンライト(※1)

玄関や廊下、階段やトイレなど様々な場所で使える、フェミニティ対応「スマートホームライティング」のLEDダウンライトが新登場。
経済産業省 HEMS 推奨規格 ECHONET Lite ™ 対応で、有線LANに対応しています(※2)。
ランプ別売なので光色や配光を用途に合わせて選択することができます。住まいのどこから(※3)でも点灯・消灯の確認や操作を多彩なデバイスで行うことができます。

※1 機器のご利用には別途、IT アクセスポイント、インターネット常時接続のブロードバンド環境・フェミニティ倶楽部とのご契約が必要です。

※2 有線LAN ケーブルは付属しておりませんので、市販品をご利用ください。

※3 フェミニティ倶楽部に接続できる場所になります。

フェミニティの操作画面

・画面デザインは予告なしに変更することがあります。
・REGZAタブレットを使用するには、WiFi 環境が必要です。

フェミニティは有料のフェミニティ倶楽部会員向けサービスです。ご利用には、オンライン登録による契約が必要です。
リンク 【東芝HEMS ご紹介】フェミニティ倶楽部について詳しくはこちら
リンク 東芝HEMS・蓄電池 フェミニティのサイトはこちら

電気使用状況に合わせ、自動で節電

『節電おすすめ』機能はエネルギー計測ユニットで計測した家全体の電気使用状況に合わせて、あかりを自動で調光し節電を行います(※4)。または『かんたん』操作画面で『節電おすすめ』ボタンを操作すると調光し、節電を行います。

※4 自動『節電おすすめ』機能を利用する場合は、エネルギー計測ユニットが必要です。

注 手動『節電おすすめ』機能を利用する場合は、エネルギー計測ユニット、またはIT電力計測ユニットは必要ありません。

器具内蔵のコントローラーを介して8台まで接続可能

器具内蔵のコントローラーを介して8 台までの送り接続が可能です。ITアクセスポイント、コントローラー、器具とは有線接続となりますので、新築やリフォームなどのタイミングでの設置がおすすめです。(※1)

フェミニティの操作画面

・商品および接続図はイメージです。商品および接続図はカタログを確認ください。
