設計・提案支援 設計・提案支援ツール 姿図作成ツール ダウンロード
このツールは、照明設計支援 会員サイト「LuxPortal」の会員向けに提供しています。
弊社照明器具の姿図CADデータを、形名を指定してインターネット経由で呼び出し、姿図一覧図面を作成するソフトウェアです。形名指定は、複数同時に指定することも可能ですので、効率よく姿図一覧図面を作成することができます。本ツールで作成した姿図一覧図面は、DXF形式で出力、保存することができ、ご利用のCADソフトで編集、修正いただけます。
従来よりご提供させていただいていたツールのバージョンアップ版になります。インターネット経由で弊社が「商品情報検索」でご提供している照明器具姿図CADデータを呼び出し、レイアウトできます。最新の弊社照明器具姿図CADデータがご利用いただけます。
・ プログラムバージョンアップ - Ver.4.0 - （2022.7.1）
＊ 操作性の調整や、Windows動作環境への最適化などを行いました。
本ツールは、照明設計支援 会員サイト「LuxPortal」の会員向けに提供しています。LuxPortalにログイン後、ダウンロードが可能です。
（1）操作説明書（PDF）
操作方法や入力項目の考え方については、事前に操作説明書（PDF）をご確認ください。操作説明書ボタンをクリックするとPDFのダウンロードが始まります。ダウンロード後、保存先のファイルをお開きください。
（2）インストーラー（exe）
LuxPortalにログイン後、下記の exeファイル（インストーラー）を任意のフォルダにダウンロードし、実行してください。ファイルを実行すると、自動的にインストールが開始されます。 ※インストールには、PCの実行権限が必要です。
Eco-net会員の方はこちら
Eco-net会員の方は、これまでと同様の方法で本ツールをご利用ください。

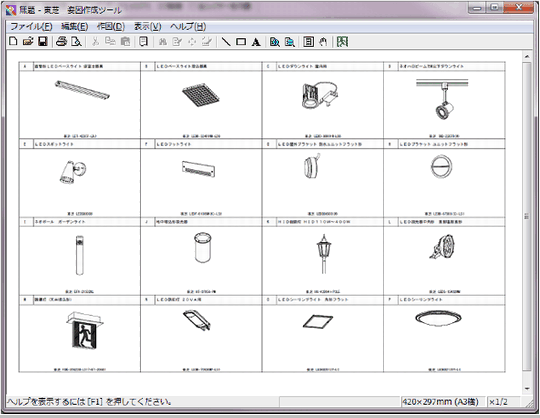

姿図作成ツール画面例

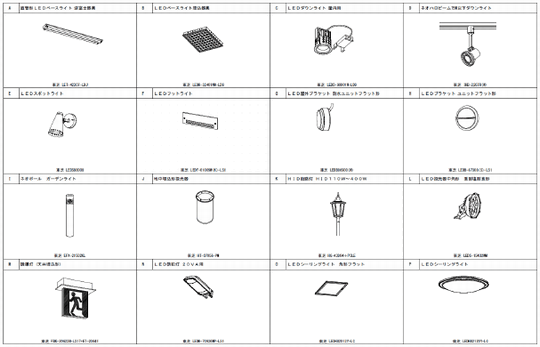

姿図一覧図面例
