システム構成・対応器具

システム構成・対応器具

専用ビューワソフト (ViewLED Viewer) 利用時とクラウドAI画像解析サービス利用時に、ご購入いただくもの、お客様でご準備いただくもの、クラウド移行でご準備いただくもの
オンプレミスAI画像解析サービス利用時の構成図

※1 オンプレミスAI画像解析サービスに加え、クラウドAI画像解析サービス「録画・保存」にご契約いただくことで、クラウド上の録画・保存データと連携が可能です。

※2 ViewLEDのご購入が必要です。ViewLEDの接続台数は条件により2〜4台までです。

※3 クラウドAI画像解析サービス「録画・保存」のご契約時には、専用ゲートウェイのご購入・設置が必要になります。

※4 「サービス利用用PC」はGPU搭載のPCが必要になります。PC自体はお客様ご自身でご用意ください。PCの推奨/必要動作環境については、サービス仕様書をご確認ください。

※5 パトランプは40 台まで接続可能です。

ベースライトタイプ

主な仕様 形名 特性 希望小売価格
(円)(税抜)
カメラ
画角
接続
タイプ
SDカード 器具光束
[lm]
(※1)
消費電力
[W]
(※2)
固有
エネルギー
消費効率
[lm/W]
(※3)
広角 有線 別売 商品詳細情報LEEM-C40523N-3W 5,200
Hf32形×
2灯用定格出力形
器具相当
34.1 152.4 セミオーダー
(受)
無線 商品詳細情報LEEM-C40523N-4W 35.3 147.3
全方位 有線 商品詳細情報LEEM-C40523N-3A 36.1 144.0
無線 商品詳細情報LEEM-C40523N-4A 36.9 140.9
広角 有線 同梱 商品詳細情報LEEM-C40523N-5W 34.1 152.4
無線 商品詳細情報LEEM-C40523N-6W 35.3 147.3
全方位 有線 商品詳細情報LEEM-C40523N-5A 36.1 144.0
無線 商品詳細情報LEEM-C40523N-6A 36.9 140.9
器具外観・寸法
器具画像
器具外観

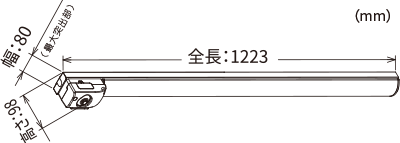

寸法図
寸法
光源部仕様
  • ・相関色温度:5000K
  • ・平均演色評価数(Ra):83
  • ・光源寿命:40,000h(光束維持率90%)
  • ・質量:1.2kg(LEDバー単体)

高天井器具タイプ

主な仕様 形名 特性 希望小売価格
(円)(税抜)
カメラ
画角
接続
タイプ
SDカード 器具光束
[lm]
(※4)
消費電力
[W]
(※5)
固有
エネルギー
消費効率
[lm/W]
(※6)
カメラ
消費電力
[W]
広角 有線 別売 商品詳細情報LEDJ-16431CN-LD9 17,100
400W形
水銀ランプ
器具相当
87.0 196.5 4.1 セミオーダー
(受)
無線 商品詳細情報LEDJ-16441CN-LD9 5.3
全方位 有線 商品詳細情報LEDJ-16432CN-LD9 6.1
無線 商品詳細情報LEDJ-16442CN-LD9 6.9
広角 有線 同梱 商品詳細情報LEDJ-16451CN-LD9 4.1
無線 商品詳細情報LEDJ-16461CN-LD9 5.3
全方位 有線 商品詳細情報LEDJ-16452CN-LD9 6.1
無線 商品詳細情報LEDJ-16462CN-LD9 6.9
器具外観・寸法
器具画像
器具外観

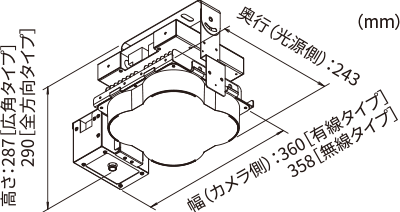

寸法図
寸法
光源部仕様
  • ・相関色温度:5000K
  • ・平均演色評価数(Ra):70
  • ・光源寿命:60,000h(光束維持率90%)
  • ・質量:4.0kg(カメラユニット部を含む)

共通仕様

カメラ部 SDカード
  • ・広角タイプ時:約210 万画素,画角:水平135°、垂直75°
  • ・全方位タイプ時:約504 万画素,画角:水平186°、垂直186°
  • ・無線規格:
    IEEE802.11n/a/g/b 準拠、ARIB STD-T66/STD-T71 準拠
    (無線タイプにはLAN 端子はありません)
  • ・SDカード同梱の機種には、業務用microSDカード(32GB(形名:WV-SDB032G/M))が付属されます。
    注1 変換アダプターは同梱しておりません。お客様ご自身にて別途お求めください。
    注2 クラウド契約時には、録画保存用のmicroSDカードは不要です。
    但し、無線接続タイプはクラウド契約時でも無線設定時にmicroSD カードが必要となります。
  • ・microSDカードを別途お求めの場合、上記microSDカードを推奨します。
    上記microSDカードの録画保存期間は約2日です。
    クラウドサービスをご利用の場合、保存期間は7/14/28日間から選択可能です。

(受)受注手配品となります。(納期については営業担当に都度ご確認ください)

※1 器具光束は、LEDベースライト TENQOOシリーズ 40タイプ 直付形 W70(LEET-40701-LS9)と組み合わせ、AC200V入力,周囲温度25℃時の値です。組み合わせる照明器具本体により異なります。

※2 消費電力には、カメラユニット部の消費電力が含まれ、AC200V入力,周囲温度25℃時の値です。

※3 固有エネルギー消費効率は、※1の器具光束を、※2の消費電力で除した値です。

※4 器具光束は、光源部(照明器具本体)におけるAC200V入力,周囲温度25℃時の値です。

※5 光源部(照明器具本体)とカメラユニット部とは別電源系統になります。消費電力に、カメラユニット部の消費電力が含まれず、光源部(照明器具本体)における、AC200V入力,周囲温度25℃時の値です。

※6 固有エネルギー消費効率は、※4の器具光束値を、※5の消費電力で除した値です。

microSDは、SD-3C, LLCの商標です。

AI画像解析サービス(ViewLED Solution)の適合器具と設置条件

適合器具 対応サービス
侵入検知侵入検知のピクト
人流分析人流分析のピクト
作業分析作業分析のピクト
指定エリア
侵入検知指定エリア侵入検知のピクト
人とフォークリフト
危険接近通知人とフォークリフト危険接近通知
一人作業/
混雑通知一人作業/混雑通知のピクト
高天井器具 広角タイプ 床面から8m以下 ご利用に向いていません※1 床面から8m以下 床面から8m以下 床面から8m以下
全方位タイプ 対応していません 対応していません
ベースライト 広角タイプ 作業台から3m以下 床面から8m以下
全方位タイプ 対応していません 対応していません

※1 カメラから作業台までの距離を3m以下とする必要があるため、高天井器具には不向きです。

専用ゲートウェイ(ポートウェルジャパン ブランド)

形名 商品詳細情報KUBER2110-4G64GAC
主な仕様 構造的仕様
  • ・外形寸法(mm):W99×L92×H46
  • ・質量(kg):0.6(専用ゲートウェイ本体)、0.5(ACアダプター)
電気的仕様
  • ・適合電圧:AC100V(接地端子付き)
  • ・消費電力:14.88W(USB等最大使用時)
使用上の注意
  • ・接続可能台数:4台※7
  • ・推奨設置:水平取付け※8
  • ・使用環境:5〜40℃(屋内専用)※9
  • ・離隔距離:前後左右および上部を各10cm以上あける
  • ※正常に動作しない場合は、「トラブルシューティング(PDF:1.22MB)」をご確認ください。
専用ゲートウェイ外観
器具画像

※7 専用ゲートウェイ1台に対してViewLEDを最大4台接続可能です。
ViewLED Viwerのみでご利用の場合には専用ゲートウェイは不要です。

※8 その他の設置方法として、専用ゲートウェイ本体のねじ穴を利用した設置も可能です。

※9 屋外、防塵、腐食性ガスやオイルミスト発生場所ではご使用はできません。

パトライト社製品

適合機種 株式会社パトライト
音声対応ネットワーク制御信号灯 ネットワーク制御信号灯 積層情報表示灯 インターフェースコンバーター
NHVシリーズ NHBシリーズ LA6-POEシリーズ NBM NB-D42MP
外観 器具画像 器具画像 器具画像 器具画像
詳細情報 リンクNHVシリーズ外部リンク
(パトライト社のホームページへリンク)
リンクNHBシリーズ外部リンク
(パトライト社のホームページへリンク)
リンクLA6-PoEシリーズ外部リンク
(パトライト社のホームページへリンク)
リンクNBM外部リンク
(パトライト社のホームページへリンク)
リンクNB-D42MP外部リンク
(パトライト社のホームページへリンク)

※ パトランプは以下のサービスでご利用いただけます。
・侵入検知+パトランプ・モニター通知機能
・安全・見守りシリーズ

※ ご利用には各サービス用ソフトウェアのPCへのインストールが必要です。

※ 各サービス用ソフトウェアをインストールするPCはお客様ご自身でご用意ください。PCの推奨/必要動作環境については、各サービスのサービス仕様書をご確認ください。
PC性能や負荷状況により、各サービス用ソフトウェアが利用できなかったり、映像がスムーズに表示されない場合があります。

※ 以下のViewLEDではご利用いただけません。
LEDX-CAM-SLWSO、LEDX-CAM-SL360SO、LEDJ-16401CN-LD9、LEDJ-16402CN-LD9、LEDJ-21005CN-LD9(生産完了品)

※ ご利用にはパトランプの設定が必要です。「パトランプ連携マニュアル(PDF:1.32MB)」をご参照の上、設定をお願いいたします。

※ パトランプ・モニター通知機能では、インターフェースコンバーターはご利用いただけません。

※ パトランプ・モニター通知機能でのご利用には、侵入検知とパトランプ・モニター通知機能のご契約が必要です。

※ 安全・見守りシリーズでのご利用時には、安全・見守りシリーズのご契約が必要です。
