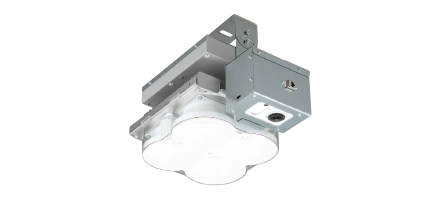

LED高天井器具 カメラ付きLED照明 SceneLED[シーンレッド] LED照明と映像録画カメラを融合させた「もしも」の時を見逃さない照明器具。

  • 遠隔で現場状況の見える化に
  • 動体検知、デイナイトモード機能で状況に合わせた映像記録・確認が可能
  • 遠隔からの映像確認、カメラ操作ができ、管理の省力化に貢献
  • 導入しやすいシンプルなローカルシステム構成も可能

LED高天井器具 カメラ付きLED照明 ViewLED(ビューレッド)の特長・ラインアップ・システム構成例

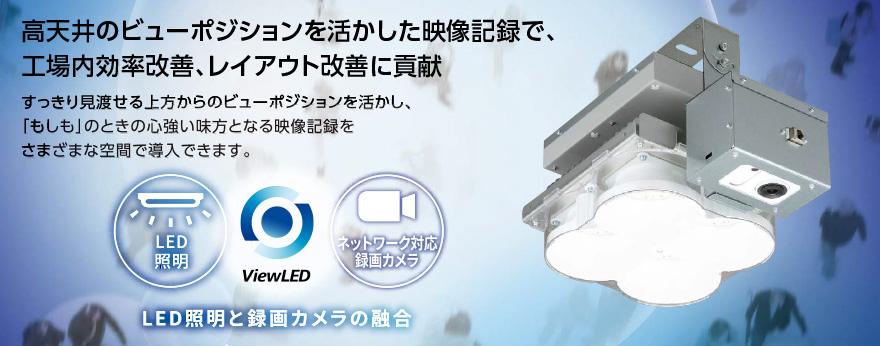

高天井のビューポジションを活かした映像記録で、工場内効率改善、レイアウト改善に貢献。すっきり見渡せる上方からのビュ ーポジションを活かし、「もしも」のときの心強い味方となる映像記録をさまざまな空間で導入できます。

特長① 遠隔で現場状況を見える化に!

ネットワーク対応により、遠隔位置から、お手元のパソコン・タブレット・スマートフォンでカメラ映像を確認することが可能です。

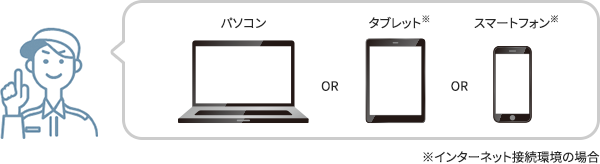

パソコン or タブレット or スマートフォン(イラスト)

特長② 選べる録画機能!

時間帯や曜日を指定して録画する「連続録画」と、設定した範囲に動きが生じた時のみ録画する「動体録画」を選択可能です。ご使用用途に応じて設定いただけます。

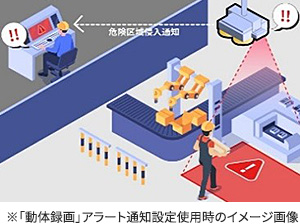

危険区域への侵入検知(イラスト)

連続録画」の使用例

  • ”もしも”のときに備えて、工場内の生産状況を常に録画したい場合 など

動体録画」の使用例

  • 危険区域への侵入検知をしたい場合
    ※ 動体を検知すると、アラート通知設定することも可能です。
  • 人が通過した時だけ録画したい場合 など

特長③ プライバシーへの配慮!

権限に応じて、カメラの設定・閲覧範囲を決めることが可能です。

管理者(イラスト)

カメラに関するすべての設定・確認が可能です。

オペレーター(イラスト)

録画映像とライブ映像の確認が可能です。

閲覧者(イラスト)

ライブ映像のみ確認が可能です。

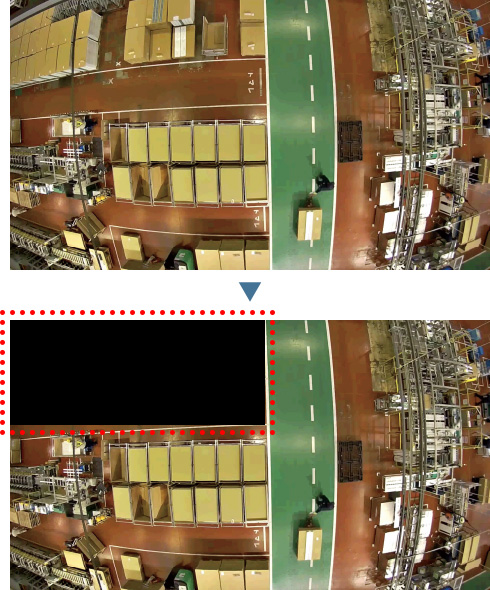

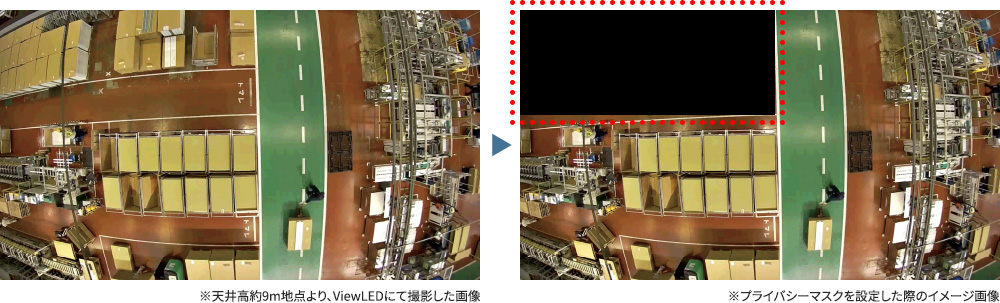

また、機密性の高いエリアなどは、その範囲を指定して、プライバシーマスクで隠すことができます。

プライバシーマスクを設定した際のイメージ図プライバシーマスクを設定した際のイメージ図

ラインアップ

LED高天井器具 カメラ付きLED照明 ViewLED(ビューレッド)仕様 ※屋内専用器具です。軒下を含む屋外ではご使用できません。

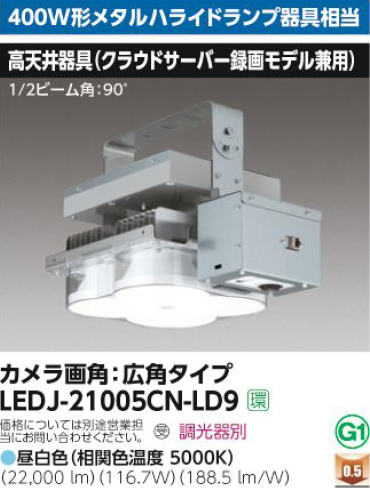

LEDJ-21005CN-LD9(器具画像)

※ 屋内専用器具です。軒下を含む屋外ではご使用できません。

「受注手配品」ご注文により部材・生産手配いたします。納期に関しては別途お問い合わせください。

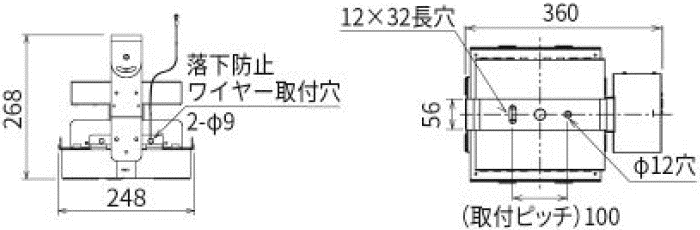

寸法図

照明器具部

定格電圧 AC100V〜242V
消費電力 114.0W(200V時)
入力電流 1.17A(100V)、0.58A(200V)、0.49A(242V)
電源ユニット 内蔵
調光 調光可能形(約5〜100%)
1/2ビーム各 90°
光源寿命 60,000時間(光束維持率90%)
平均演色評価数(Ra) 70
質量 4.0kg(カメラ部含む)
調光方式 PWM
本体 アルミニウム グレー
アングル SGC グレー
下面カバー ポリカーボネート透明

カメラ部

定格電圧 AC100V〜240V
消費電力 2.7W(200V時)
入力電流 0.04A(200V)
画素数 約200万画素(1920×1080)
画角 広角タイプ:水平61°、垂直110°

仕様

使用温度範囲 −10℃〜40℃
保護等級 IP20(屋内用)
落下防止ワイヤー 付属
電源入力端子 器具とカメラ別

詳細商品情報(小組画像・商品図面・取扱説明書・配光データ・姿図等)はこちら

システム構成例

導入しやすいシンプルなローカルシステム構成が可能

カメラの高機能は維持しつつ、ローカルネットワーク内のみで複数台のカメラを管理できます。導入しやすいシンプル構成で管理の省力化に貢献します。設置台数が少ない場合におすすめです。

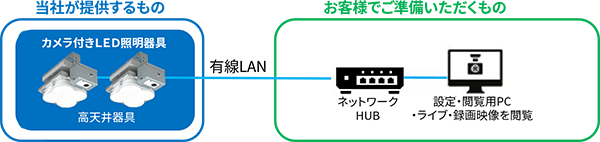

システム例(スタンドアローン、ローカルシステム)

詳細は、取扱説明書をご確認ください。

注意事項

※ カメラの初期設定においてインターネット接続環境が必要です。

※ アクシスコミュニケーションズ株式会社製品になります。

※ 本カメラはネットワークカメラであり、IP割付などの初期設定ならびに取付後のカメラ設定・調整作業が必要です。

※ 設定・調整など、カメラに関する各種お問合せは以下AXISオンラインヘルプデスクへお問合せください(事前に以下、アクシスコミュニケーションズ株式会社のホームページからAXIS会員登録が必要です)。
https://www.axis.com/ja-jp/support/warranty-and-rma/rma-nasia外部リンク(アクシスコミュニケーションズ株式会社のホームページへリンク)

LED高天井器具 カメラ付きLED照明 ViewLED(ビューレッド)のお悩み別活用例

Case1:業務効率化工場・倉庫内の業務効率化を促進させたい!

空間をすっきり見渡せる上方からのビューポジションで解決!

広い視点により、人や物の動線記録・把握が容易です。効率的な動線の確認やレイアウト変更に貢献します。また、建物内の人の動き、ソーシャルディスタンスや3密における密集・密接の度合いの記録など、工場・倉庫などでより高度なニーズに対応します。

ViewLEDなら!
高天井の広いビューポジション活かし、動線記録・現状把握ができる!

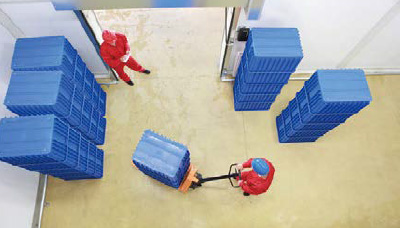

イメージ画像

組み立て作業の見える化

イメージ画像

動線状況確認、仕掛在庫の滞留

※ 画像はイメージです。

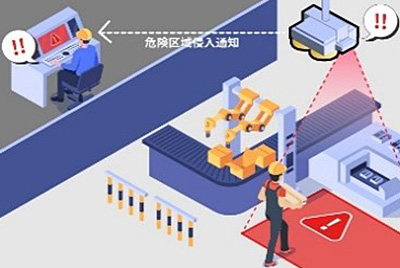

Case2:状況確認作業中や夜間の”もしも”の事態に備え、状況確認をしたい!

さまざまなカメラ機能 "動体検知" や "デイナイトモード機能" で解決!

あらかじめ指定した範囲で動体を検知すると録画やアラート通知が可能!危険区域への侵入検知などに貢献し "もしも" のときの安心・安全に繋がります。また、昼間だけでなく、夜間の監視も可能なデイナイトモード機能で害獣被害の記録も可能です。

ViewLEDなら!
動体検知機能により動体を検知した時の録画やアラート通知が可能!

イメージ画像

※ 画像はイメージです。

動体検知機能

あらかじめ指定した範囲で動体を検知した際に、録画やアラート通知が可能。

デイナイトモード機能

デイモードではカラー撮影を行い、照度があるレベル以下になると、ナイトモードに切り替わり、暗いなかでも近赤外線を利用して白黒画像にて撮影が可能。

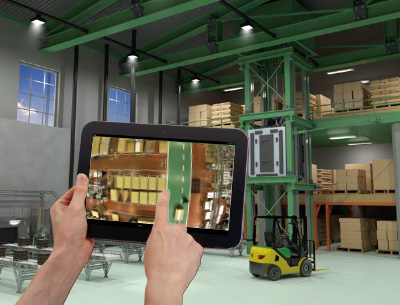

Case3:安全管理地上から”安全”かつ”簡単”に高所の装置の状況や荷棚を確認したい!

遠隔から映像確認ができるネットワーク対応録画カメラで解決!

ネットワーク通信により、お手元のパソコン・タブレット・スマートフォンでカメラ映像を確認することが可能です。現場にいなくても、リモートワークしながら現場状況を確認できます。

ViewLEDなら!
ネットワーク通信によりパソコン・タブレット・スマートフォンで俯瞰映像を確認OK!
パソコン or タブレット or スマートフォン(イラスト)

イメージ画像

※ 画像はイメージです。
