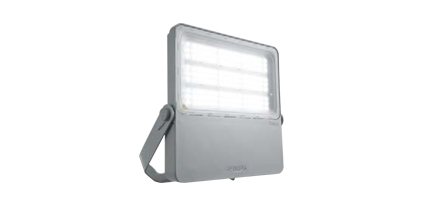

テニスコート用LED照明器具

テニスコート用LED照明器具のラインアップ

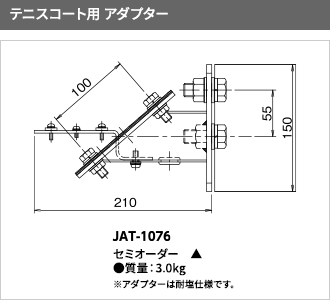

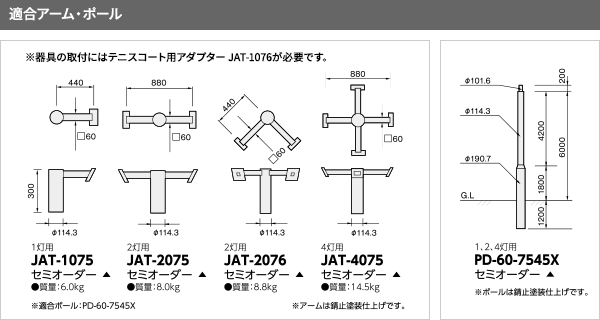

テニスコート用LED照明器具のオプション

テニスコート用LED照明気器具の特長

コンパクトな器具形状

従来器具とのサイズ比較図

HIDテニスコート用照明器具(キャドウィンA)と比較し、器具長さが約25%、器具高さが約47%削減します。コンパクトな形状により、受圧面積を低減できるので、ポールにかかる負荷も低減できます。

瞬時点灯・瞬時再点灯

HIDランプでは困難だった瞬時点灯・瞬時再点灯が可能です。

光もれを軽減

従来器具との比較(照度分布図)

前方配光レンズの採用により、テニスコート面を効率よく照射することができます。近隣の住宅などへの光漏れを抑えながら、必要な場所に適切な光を照射し、快適な環境でプレーすることができます。

既設のHID器具から簡単リニューアル

従来器具と同じ取付ピッチ(説明画像)

HIDテニスコート用照明器具(キャドウィンA)と取付けピッチが同じであるため、既設のポールやアームをそのまま利用しリニューアルすることができます。また、器具背面にアーム仮止め金具がついているため、より安全でスピーディーな施工が可能です。

※ 当社製テニスコート用器具(キャドウィンA)からの置きかえが可能です。

電源ユニット内蔵で簡単施工

電源ユニット内蔵、安定器不要(説明イラスト)

器具本体に電源ユニットを内蔵しているため、二次側の配線が不要です。

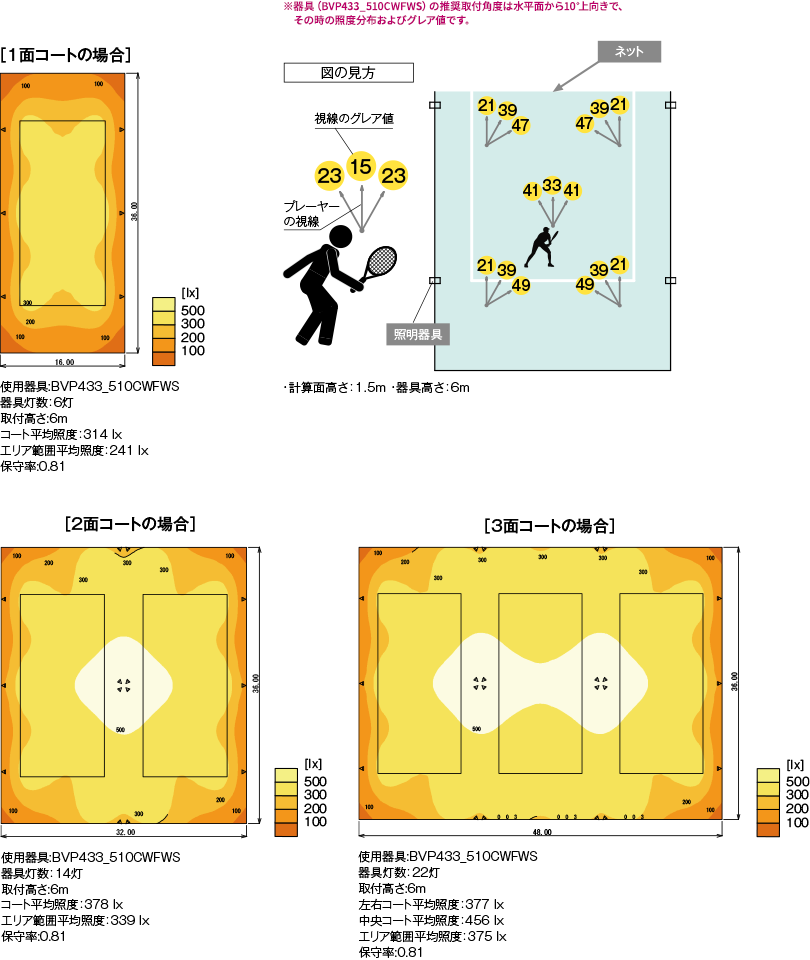

照度分布図

照度分布図とテニスコートの照明条件

グレアの比較

テニスコート用LED照明気器具の省エネ性

消費電力約68%削減で電気料金を大幅カット

HIDテニスコート用照明器具(キャドウィンA)と比較し、同等の明るさを352Wの消費電力で実現。また、40,000時間の長寿命のため、メンテナンスの手間とコストを削減することができます。

経済比較:LEDG-45901N(S)-LS2

※ HID器具の質量は安定器とランプを含む

■ 年間電気料金比較(一面コート・6灯の場合)

年間電気料金比較:LEDG-45901N(S)-LS2

[計算条件] ●18m×38m/器具設置高さ6m ●保守率:HID器具0.61 LED器具0.9 ●電源電圧:200V ●電力料金目安単価:27円/kWh(税込) ●1日点灯時間:5時間×365日=1,825時間≒年間点灯時間約2,000時間

テニスコート用LED照明気器具の注意事項

施工上のご注意

警告警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示します。

● 器具の取付けは、本体表示並びに取り扱い説明書に従ってください。取付に不備があると器具落下、感電、火災の原因となります。

● 電源線接続の際は、取扱説明書に従ってください。接続が不完全な場合は、接続不良による発熱、火災の原因となります。

● 施工時において絶縁体にナイフ等のキズが付いた状態で通電されますと、絶縁破壊が生じ電線が焼損する原因となります。

● 調光制御装置には接続しないでください。誤動作、火災の原因となります。

● 器具を改造したり、部品を変更したりして使用しないでください。器具落下、感電、火災の原因となります。

● アース工事は電気設備の技術基準に従い、確実に行ってください。アースが不完全な場合には、感電の原因になります。(D種(第三種)接地工事)

● この器具は腐食性ガス雰囲気場所には使用しないでください。そのまま使用しますと、変質、変色、絶縁不良、器具の落下の原因となります。

● この器具は、激しい振動・衝撃の加わる場所・常時振動している場所には使用しないでください。そのまま使用しますと絶縁不良、器具落下の原因となります。

● この器具は防湿形ではありませんので、サウナなど湿気の多い場所には使用しないでください。湿気の侵入による絶縁不良、器具落下の原因となります。

● 海上や臨海部などの重塩害地、沿岸部の塩害地では使用しないでください。部品の腐食の原因となります。

注意注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う危険が想定される場合および物的損害の発生が想定される内容を示します。

● 周囲温度は、-20℃〜35℃以外では使用しないでください。点灯不良、火災の原因となります。また、施工時の一時的な点灯を除き、日中の連続点灯はしないでください。

● 風速60m/s異常の風の吹く場所では使用しないでください。落下の原因となります。

● 積雪100cm以上の場所では使用しないでください。そのまま使用されますと落下の原因となります。(使用する場合は必ず除雪を行ってください。)

● 器具の取付けには方向性があります。取扱説明書に従って行ってください。指定以外の取付けを行うと水、水気の侵入による絶縁不良、感電の原因となります。

● 硫黄成分を含んだ温泉等では使用しないでください。不点灯による短寿命の原因となります。

使用上のご注意

警告警告 この表示を無視して、誤った取り扱いをすると、人が傷害を負う危険が想定される場合および物的損害の発生が想定される内容を示します。

● お手入れの際は、取扱説明書に従って行ってください。落下、感電、火災の原因となります。

● お手入れの際は、必ず電源を切ってください。感電の原因となります。

注意注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う危険が想定される場合および物的損害の発生が想定される内容を示します。

● 点灯中及び消灯直後は器具が高温となっておりますので、手を触れないでください。やけどの原因となります。

● 器具を掃除する際は乾いた布か、水に浸した布をよく絞って拭いてください。

● 金属部分をクレンザーやたわしで磨かないでください。傷つけたり、腐食の原因となります。

● 器具を洗剤・薬品などで拭いたり殺虫剤をかけないでください。器具の破損、落下、感電等の原因となります。

● この器具の平均的な寿命の目安は、使用条件、環境により異なりますが約10年です。(定期的に工事店等の専門家による点検を実施してください。)※使用条件は周囲温度30℃、年間3000時間点灯です。周囲温度が高い場合、点灯時間が長い場合は寿命が短くなります。

● 点検せずに長期間使い続けるとまれに火災・感電・落下などに至る場合があります。
