東芝ライテック(株)トップページ > 商品紹介 > 照明制御システム > 照明自動点灯盤(コイン式)

照明自動点灯盤(コイン式)

照明自動点灯盤は、コインを投入するだけで照明を自動点灯制御でき、体育施設の一般開放など夜間照明施設の管理・維持を大幅に省力化し、無駄な点灯による電力の浪費もないのでランニングコストも削減できます。

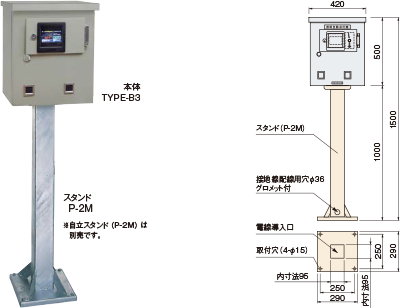

照明自動点灯盤:器具画像と寸法図

仕様

形名 TYPE-B3 ¥695,000
コイン仕様 専用コイン(Φ28.5)
入力電源 AC100V、200V共用 50Hz/60Hz共用
入力電力 50VA
制御回路 5回路(主照明A、主照明B、残置灯、殺虫器、終了予告)
制御出力 各出力とも無電圧a接点 AC200V 2A
構造 屋内、屋外兼用(防雨型) 本体材質:SPCC t1.6 塗装色:マンセル5Y7/1半つや 約30kg
機能
  • 専用コインにより照明を自動的に点灯・消灯します
  • コイン1枚あたりの使用時間を設定できます(5分〜23時間55分の間で5分間隔で設定可能)
  • 利用時間帯の設定ができます
  • 主照明消灯後の残置灯、殺虫器を点灯時間を指定できます
  • 全点灯/部分点灯切替スイッチで主照明の使用範囲の切替が可能
  • コインを使わずに強制点灯・消灯も可能です
  • 停電補償:時計機能、利用条件設定データを250時間補償します
  • 途中消灯スイッチにより強制消灯できます。(残コインは返却されます)(主照明が消灯し、残置灯は設定時間後に消灯します)
付属品
  • 専用コイン×100枚
  • 主扉キー兼ハンドル(管理者用)×2個
  • 操作扉キー(利用者用)×10個
オプション
  • 2線式照明制御システム(MESL)との連動
  • 本体、スタンドの塗装色の変更
  • コインの彫刻
  • コイン径の変更(Φ26、Φ23.5)
  • 操作扉用及び主扉用錠、キーの変更
  • 本体への終了予告ブザー取付
  • 強制点灯スイッチの盤面取付
  • その他ご相談ください
自立スタンド(別売) 形名 P-2M ¥50,000 溶融亜鉛メッキ処理

ご利用方法

ご利用方法の説明イラスト

操作方法 1 操作扉を専用キーで開けます。
操作扉(イラスト)
2 コイン投入口にコインを投入します。(最大6枚まで可)
3 照明が点灯します。
照明灯(イラスト)
※コイン1枚あたりの使用時間は事前に設定します。
4 残時間が0になると主照明が消灯します。(0になる5分前に終了予告をお知らせします。)
5 残置灯の点灯中に後片付けをします。しばらくすると残置灯が消灯します。
残置灯(イラスト)
途中消灯の方法 操作部の途中消灯スイッチにより消灯できます。未使用のコインが残っている場合はコインは返却されます。
強制点灯 盤内側の「強制点灯スイッチ」により、いざという時にはコインなしで点灯できます。

※ 照明自動点灯盤は点灯、消灯信号(無電圧a接点)を出力する装置です。この照明自動点灯盤の出力で直接照明等を制御することはできませんので必ず照明の容量に合った照明分電盤と組合わせてご使用ください。

ブロック図(配線接続例)、製品履歴

ブロック図(配線接続例)

コイン式照明自動点灯盤 製品履歴

品名 TYPE-A1 TYPE-B1 TYPE-B2 (新)TYPE-B3
販売期間 1983〜1996年 1983〜1996年 1996〜2019年4月 2019年6月
主な仕様 利用時間設定 ×
全点灯/部分点灯切替 ×
強制点灯機能
途中消灯スイッチ
終了予告ブザー(盤内内蔵) × ×
標準コイン径 Φ28.5 Φ28.5 Φ28.5 Φ28.5
組合せ自立スタンド P-1M P-1M P-2M P-2M

※ P-1MとP-2Mでは本体側取付ピッチが異なりますので、TYPE-B3をP-1Mに設置する場合はTYPE-B3の取付ピッチの加工が必要です。
