LEDユニットフラット形ダウンライト

• 薄形コンパクトサイズ
• 簡単に着脱のできる交換可能なLEDユニット
• センサー付：ON/OFFモードと人感センサーモードからお好みの設定が選べます。自動点灯・消灯により、消費電力の無駄を抑えます。

器具背面高さ55mmの薄形コンパクトサイズ

扱いやすいコンパクトサイズで、工具不要で着脱可能なGX53-1a口金を採用したツイスト＆ロック方式により簡単に装着できます。また、器具背面高さ55�o※1の薄形設計なので、天井裏スペースが少ない場合でも取り付け可能です。

簡単に着脱でき、交換可能なLEDユニット

口金の2つのピンをソケットに合わせて挿入し、回転すればロックされ、簡単に装着できます。 「季節ごとに色を変えたい」「ライフスタイルやシーンで配光を変えたい」という要望に応えます。

ユニットフラット形 ダウンライト （ランプ交換可能形）					一般形		センサー付	ユニバーサル	軒下
					Φ100	Φ125
明るさの目安※2			適合LEDユニットフラット形		LEDD-03001	LEDD-05001	LEDD-05000Y	LEDD-05101	LEDD-05902
					\5,400	\6,000	\25,200	\11,100	\9,900
専用器具 との組合せ 100W形 白熱電球 器具相当	クラス 700	広角	非調光5.8W \6,400		\11,800	\12,400	\31,600	\17,500	\16,300
			LDF6N-HGX/C7/7/2
			LDF6W-HGX/C7/7/2
			LDF6WW-HGX/C7/7/2
			LDF6L-HGX/C7/7/2
		広角	LDF6N-WGX/C7/7/2		\11,800	\12,400	\31,600	\17,500	\16,300
			LDF6W-WGX/C7/7/2
			LDF6WW-WGX/C7/7/2
			LDF6L-WGX/C7/7/2
		広角	調光6.7W \7,500		\12,900	\13,500	ご使用いただけません	\18,600	\17,400
			LDF7N-HGX/C7/D7/2
			LDF7W-HGX/C7/D7/2
			LDF7WW-HGX/C7/D7/2
			LDF7L-HGX/C7/D7/2
専用器具 との組合せ 60W形 白熱電球 器具相当	クラス 500	広角	非調光4.0W \4,200		\9,600	\10,200	\29,400	\15,300	\14,100
			LDF4N-HGX/C7/5/2
			LDF4W-HGX/C7/5/2
			LDF4WW-HGX/C7/5/2
			LDF4L-HGX/C7/5/2

ダウンライトの色温度　 5000K（昼白色） 4000K（白色） 3500K（温白色） 2700K（電球色）

※2 明るさの目安、［LEDユニットフラット形器具の場合］電球色（広角ランプ）搭載時の明るさ（lx）比です。

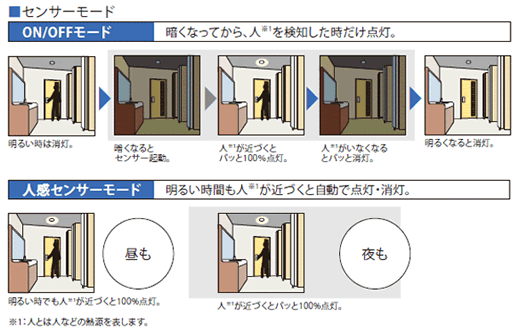

センサーモードが選択可能

ON/OFF・人感・照度センサーモードからお好みの設定を選べます。ついつい消し忘れてしまうトイレや廊下におすすめです。

※1：人とは人などの熱源を表します

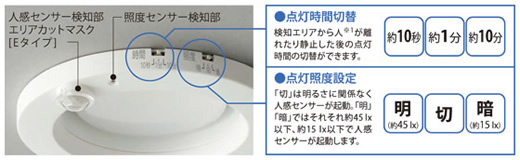

センサー一体形器具

器具枠内に人感・照度センサーを一体化いたしました。人感センサーで自動的に点灯・消灯します。LEDは点滅に強い光源なので、人（※1）の出入りの多い空間にもおすすめです。

※1：人とは人などの熱源を表します

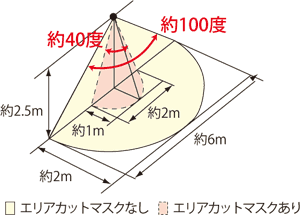

検知エリア（壁面取付、センサー位置高さ2.5m）

● 検知エリアを狭くする場合は同梱されているエリアカットマスクをご使用ください。

● センサーに向かって直進したときは反応が鈍くなります。

● 周囲の気温や熱源との温度差によって検知エリアの範囲は変化します。

最大5台まで送り配線可能

センサー付きダウンライト1台で、LEDユニットフラット形5.8Wダウンライト8台※2まで接続でき、連動が可能。長い廊下など、コストを抑えた照明設計ができます。

※2 最大で8台までが連動します。センサー付きダウンライト1台に付き　ダウンライト7台※3まで接続できます。

※3 センサー有無に関わらず、LEDユニットフラット形（6.9W以下）ダウンライトが対象です。

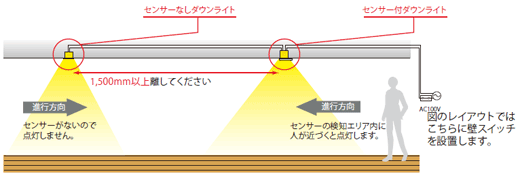

センサー器具が連動先の器具の光を感知してしまい、正しい動作をしない場合がありますので次の距離を離して設置してください。

※4 壁スイッチは3路スイッチでもご使用になれます。（センサーは電源供給時に動作）
