LinkLED Air 制御機器

LinkLED Air 用語解説

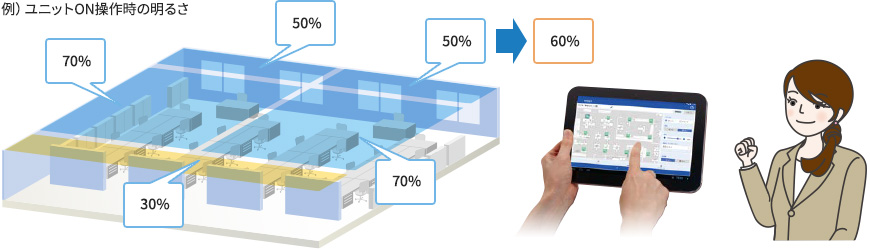

ユニット

制御を行う単位です。最大100ユニットの登録が可能です。

※ 1台の器具を2つ以上のユニットに登録することはできません。

タブレット操作（ユニット/グループ制御）はこちら

グループ制御

複数のユニットをグルーピングして一括制御します。
1システムで最大100グループを登録できます。1台の器具は最大8グループに登録できます。

※ ユニットを分割してのグループ登録はできません。

タブレット操作（パターン制御）はこちら

システムについて

無線通信の種類を教えてください。

2.4 GHz帯を使用しています。電波が途切れにくいメッシュ通信方式です。（BluetoothSIGの標準規格であるBluetooth Mesh通信を使用しております。Bluetooth Meshは2.4 GHz帯で電波が途切れにくいメッシュ通信方式を利用しています。）

通信距離はどのくらいですか。

各機器間は15mです。ただし、タブレットと各機器間は10mです。

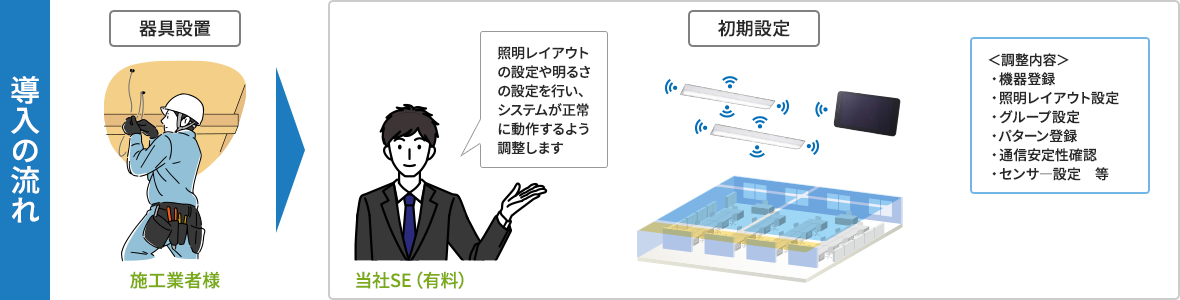

設定は誰が行いますか。

弊社で有償にて承ります。

1システムで使用できる機器は何台ですか？

1システムでタブレット1台、照明器具100台、スケジューラー1台、壁操作器6台です。

照明器具が100台を超える場合や、制御機器が上限を超える場合はどうしたらよいですか？

上限を超える場合はタブレットを追加でお買い求めいただき、複数のシステムに分けてください。

照明器具台数が100台を超えるため、システムを分けて運用します。異なるシステムをとなり合わせると問題ありますか。

問題ありません。

必要な機器構成を教えてください。

LinkLED Airシリーズ器具とタブレットがあればタブレットによる手元操作ができます。自動制御機器としてスケジューラーを、手動操作器として壁操作器を用意しております。用途に合わせてお選びください。

かんたん無線調光シリーズ SceneLEDや無線T/Flecsシステムなど、他の制御システムとの互換性はありますか。

互換性はありません。照明器具含め専用システムとなります。

外出先からコントロールはできますか。

コントロールはできません。

スマートフォンで操作はできますか。

操作はできません。

中央監視装置に接続することはできますか？ ／ ビル管理システムと連動できますか？

LinkLED Airは中央監視装置と接続できません。
LinkLED Airはビル監視システムと連動できません。

システムを2つに分けた場合、システム間で連携させることはできますか。

システム間通信はできません。それぞれ独立したシステムとなります。

設定は何で行いますか？

LinkLED Airシステム専用タブレットで行います。

長期休業などでシステム機器全て電源をオフにしますが、休業明けに電源投入すれば通常通り動作しますか？

照明器具、センサ、壁操作器は通常通り動作しますが、スケジューラーの時刻は7日以上停電すると時刻がリセットされます。取扱説明書をご確認のうえ時刻設定を行ってください。

あかり・人感センサー、スケジューラ―の電源を毎日入切しても良いですか？

推奨できません。電源をオフした際は、器具がセンサーからの信号を受信できず故障判定時の点灯状態となってしまう、電波環境が変わってしまう等が発生する恐れがあります。

電源入切用の壁スイッチの無いところで使えますか？

照明器具の電源を開閉することのできる壁スイッチを必ず設けてください。壁スイッチがないと、タブレットや壁操作器の電池切れ、機器の紛失・故障時などの際に手元操作で照明器具を消灯できなくなります。

スケジューラ―、センサーの電源を投入して、動作するまでの時間はどれくらいですか？

約1分後に制御可能となります。

Wi-Fi／無線LANルーターがある場所でも使用できますか？

使用することは可能です。ただし、Bluetooth の帯域を集中的にWi-Fiを使用されると干渉が起こりやすく、制御（通信）が失敗しやすくなります。

日常的に仕切りの位置を変えるのですが、そのような場所でも使用できますか？

日常的に仕切りを変更するような場所での使用は推奨されません。制御（通信）が失敗しやすくなります。

人が密集する会場やホールで使用することはできますか？

可能ですが、電波ノイズの影響を受けて正常に動作しないことがあります。詳しくは各機器の説明書内、無線に関する注意をご確認ください。

LinkLED Airを使用している場所で、Bluetooth のイヤホンやマウスを使用することはできますか？

可能ですが、電波ノイズの影響を受けて正常に動作しないことがあります。詳しくは各機器の説明書内、無線に関する注意をご確認ください。

運用開始したあとに、壁操作器/あかり・人感センサー/スケジューラーを追加することは可能でしょうか？

制限台数内であれば追加可能です。
追加するには、販売代理店、電気工事店などを通じて、弊社営業担当までお問い合わせください。（別途、調整費が必要となります。）

2.4GHz帯の具体的な無線の周波数を教えてください。

使用しているBluetooth Low Energy規格に則り、2402 MHz ~ 2480 MHzの範囲で2 MHz毎に分割された計40個の周波数帯（チャンネル）を使用して通信を行います。Wi-Fiなどで使用される2.4 GHz帯と重なりますが、上記した複数のチャンネルを切り替えて通信することで他システムとの通信干渉が比較的少ない設計となっています。

外部信号（無電圧a接点など）によりパターン切り替えができるか？

LinkLED Airには外部信号（無電圧a接点など）による制御はできません。

センサー、スケジューラーは、直付用ボックスBOX-2032との組み合わせは可能でしょうか？

組合せは可能ですが、通信距離に影響がある可能性がございます。その点ご了承ください。

システム運用中に設定変更を行った場合、変更内容が反映されるのはいつですか？

変更内容に基づきます。

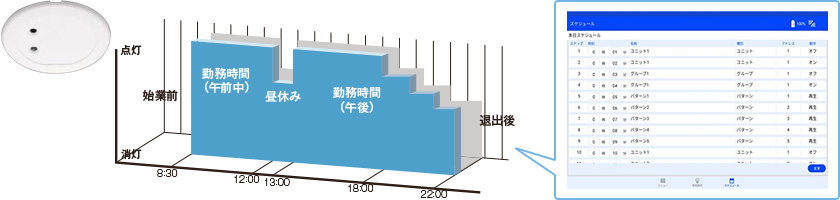

スケジュール：基本スケジュール、本日スケジュールは次のステップから反映されます。週間スケジュールは翌日からの反映となりますので、変更当日からスケジュールを変えたい場合は、本日スケジュールで設定を行ってください。
照明パラメータの明るさ変更：すぐに反映されます。
パターンの明るさ変更：すぐに反映されます。

複数の壁操作器またはタブレットやスケジューラーなどを同時に操作した時はどのような動作になりますか？

照明器具が受信した信号の順番で動作します。ただし、同時操作された場合、照明器具によって受信する順番が異なった場合は、ユニット内の照明器具の点灯/消灯が混在する場合がございます。その場合は、再度壁操作器などで操作して点灯または消灯させてください。

設置について

天井に段差や梁があっても使用できますか。

各照明器具、制御機器が水平方向に見通しできない場所では使用できません。天井に段差がある場合は、同じ高さになるように機器を設置してください。
見通し出来ない例）機器間に梁がある、機器の設置高さが異なる、異なる部屋に設置されている

壁スイッチの無いところで使えますか？

照明器具の電源を開閉することのできる壁スイッチを必ず設けてください。壁スイッチがないと、タブレットや壁操作器の電池切れ、機器の紛失・故障時などの際に手元操作で照明器具を消灯できません。

照明器具と制御機器の電源を分ける必要はありますか。

制御機器は24時間通電としてください。また照明器具は壁スイッチを設けるため、電源系統の運用が異なります。照明器具と制御機器の電源系統は分離していただくことをお願いしています。

屋外で使用はできますか。

軒下を含め屋外では使用できません。

照明器具や制御機器の設置距離が10mを超える場合はどうすればよいですか。

照明器具、制御機器の設置距離が10mを超える場合は、スケジューラーを中継器として設置し、それぞれの設置距離が10m以内になるように設置してください。1システムで10台まで、中継器としてスケジューラーを使用できます。

1システムの中に種類の異なる照明器具を使用できますか。

使用できます。

あかり・人感センサー、スケジューラの電源を、照明器具から送り配線しても良いですか？

制御機器は24時間通電としてください。また照明器具は壁スイッチを設けるため、電源系統の運用が異なります。照明器具と制御機器の電源系統は分離していただくことをお願いしています。

PWM信号ユニットが天井裏に設置されると位置が分からなくなりそうですが、どのように設置すればよいですか？

点検口の近くなどの位置が分かる場所に設置してください。また設置した場所が把握できるように、図面等に記載することを推奨します。

機器仕様について

照明器具、スケジューラー、壁操作器の電源種類は何ですか。

照明器具、スケジューラーはAC100-242Vです。壁操作器は電池式です。

照明器具の電源を投入した時は、どのような点灯状態になりますか？

工場出荷時（未設定）は100％で点灯します。初期設定後に電源を投入した場合、設定された目標調光度、もしくは目標照度で点灯します。その後、スケジュール、センサ信号、壁操作器からの無線信号の受信することで、設定した明るさに点灯・消灯・調光します。

LEDベースライト TENQOOシリーズの和風カバーは組み合わせ可能ですか。

組み合わせ出来ません。

照明器具を100台使用する場合、壁操作器は何台必要ですか。

100台をどのように分割して操作するかで壁操作器の使用台数が変わります。100台の照明器具を同時に一括制御したい場合は1台の壁操作器で操作可能です。分割して操作したい場合は1システム6台まで使用できるので、6台の範囲内で操作可能です。

LinkLEDAirシリーズ以外の照明器具は使用できますか。

調光タイプ照明器具とPWM信号ユニットの組み合わせで使用できます。適合器具は弊社ホームページの適合器具一覧をご確認ください。

照明OFF（調光消灯）時の待機電力はどれくらいか？

器具の種類によって異なりますが、約1W以下です。

人がいなくなったのに照明が消えません

あかり人感センサーの電源が入っていない、人感機能が切になっている可能性がありますので、設定をご確認ください。それでも照明が消えない場合は、あかり人感センサーが故障し、センサ信号が受信できない可能性があります。

あかり・人感センサーの電源が入っていない、もしくは故障しているとき、照明器具はどのような点灯状態になりますか？

センサが故障もしくは無線信号が受信できなくなって30分間は現状状態を維持します。30分が経過するとセンサ無しとして明るさ制御のみ行っている場合は100％点灯※1、人感制御のみ行っている場合は目標調光度、明るさ人感制御の場合は100％点灯※1で点灯します。

※1 上限調光度を99%以下に設定している場合は、上限調光度へ調光を開始します。

一時的にセンサー制御を停止したい場合はどうすればよいですか？

タブレットからの照明操作やパターン再生によって固定調光度に切り替えてください。パターン再生で切り替えるには、初期設定で人感センサー、明かりセンサーを切にするパターンを設定しておく必要があります。設定されていない場合は、別途設定が必要となりますので、当社までご依頼ください。
センサの電源をオフすることは推奨できません。センサの電源をオフした場合は、器具がセンサからの信号を受信できず故障判定時の点灯状態となってしまう、電波環境が変わってしまう等の影響が発生する恐れがあります。

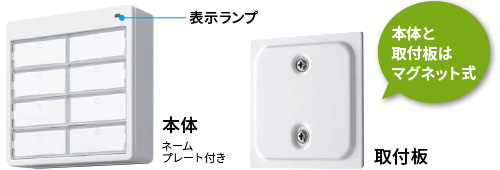

壁操作器で現在の照明状態を確認できますか？

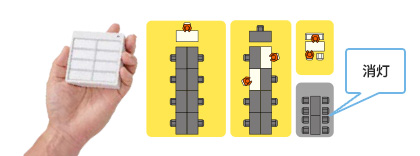

確認できません。壁操作器ではユニットやグループの照明ON/OFFやパターンの再生が可能です。

壁操作器（スイッチ）の電池交換目安はどれくらいの期間でしょうか？

1日10回の操作で約1年程度です。

ボタン操作をすると、表示ランプが橙色に点滅します。問題があるのでしょうか？

電池残量が少なくなると、橙色で3回点滅してお知らせしています。操作上制御に影響がありませんが、お早めに電池交換をお願いいたします。電池残量がなくなりますと、点滅してお知らせができなくなりますので、操作しても全く制御されなくなります。

壁操作器（スイッチ）はいくつまでの設定が可能ですか？

壁操作器は8個の設定が可能です。ボタン1個には制御内容と動作内容を設定できますので、ユニット、グループの場合は、ONボタン、OFFボタンの2個使用します。パターンの場合は、再生として1個使用します。

PWM信号ユニットで他メーカーの照明器具を調光することはできますか？

できません。弊社調光用照明器具をご使用ください。

PWM信号ユニットに異なる種類の照明器具を接続できるか？

器具の種類が異なると、明るさの見え方が変わります。1つのユニットには同じ種類の器具を接続することをお勧めします。

PWM信号ユニットで調光できる照明器具はどれですか？

弊社調光用照明器具です。弊社ホームページの適合器具一覧をご確認ください。

PWM信号ユニットに接続する照明器具の点滅区分を分けることはできますか？

1つのPWM信号ユニットで点滅区分を変えることはできません。点滅区分を変えたい場合は複数のPWM信号ユニットを用意してください。

スケジューラーやセンサのLED表示を消灯させることはできますか？

LED表示を消灯させることはできません。

スケジューラー時刻を確認する方法はありますか？

ありません。スケジュールに設定した時間がずれて動作する場合は、再度、時刻設定を行ってください。

スケジューラーの電源が入っていない、もしくは故障しているとき、照明器具はどのような点灯状態になりますか？

スケジューラーからの信号が送信されないため、スケジューラーで設定した時刻になっても照明の状態は変わりません。

祝日や会社記念日など、特別日に限定してスケジュールを変えることはできますか？

祝祭日など特定の日のスケジュールを変更したい場合は、年間スケジュールの設定を行ってください。年間スケジュールは50日分設定できます。詳しくは取扱説明書をご参照ください。

年間スケジュールは毎年設定する必要はあるか？

年間スケジュールは年月日を設定します。自動更新しませんので、毎年設定変更をお願いいたします。

スケジューラーの時刻がずれます。

スケジューラーの時刻は月差±1分程度ずれが生じます。定期的に時刻修正することをお勧めします。

タブレットについて

タブレットは必要ですか。

1システムで1台のタブレットが必要です。

市販のタブレットを使用してもよいですか？

使用できません。専用のタブレットをご使用ください。

2台以上のタブレットを使用することはできますか。

1つのシステムに2台以上のタブレットを使用することはできません。

専用タブレットに別のアプリをインストールしても良いですか。

他のアプリはインストールをしないでください。

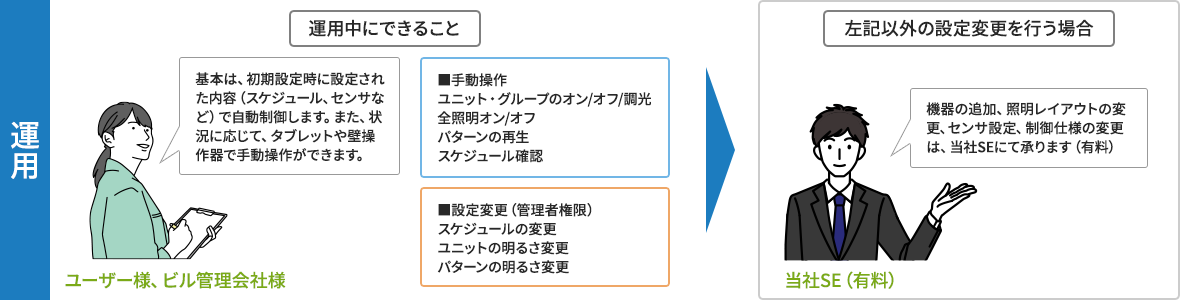

運用でタブレット操作を行わない場合、タブレットはしまっておいてよいでしょうか？

問題ありませんが、リチウムイオンバッテリーは、電池残量が0％の状態で長期放置すると過放電状態となり、再充電ができなくなったり、充電が進みにくくなることがあります。製品を長期保管する際は、保管前と保管後約3ヶ月ごとに55〜75% 程度まで補充電してください。

タブレットは24時間通電のまま使用できますか。

使用できません。バッテリー保護機能がありませんので、バッテリーが100%のまま給電を続けますとバッテリーの劣化を早める場合があります。

タブレットは24時間連続稼働できますか。

連続稼働は非推奨です。24時間以上連続稼働しますと、データが蓄積されることによる突然の停止やバッテリーの早期劣化を招く場合があります。

タブレットで現在の照明状態を確認できますか？

確認できません。タブレットでは照明の操作と一部設定の変更などが可能です。

タブレットが故障しました。タブレットで操作はしないため、そのままにしてもよいですか？

機器メンテナンス、設定変更等に使用しますので、交換をお願いいたします。

自動保存用USBメモリはタブレットから外して使用してもよいでしょうか？

操作上、問題ありませんが、設定変更などバックアップが出来なくなりますので、タブレット故障時にシステム復旧ができなくなります。

タブレットや壁操作器は照明器具に向けて操作をする必要はありますか？

通信可能距離および推奨の設置環境内であれば向きを問わず操作可能です。

タブレットの照明操作画面で、ユニットなどのアイコンの大きさを変更できますか？

照明操作画面でのユニットなどの大きさは変更できません。

タブレットに付属の自動保存用USBメモリを紛失しました。どうすればよいでしょうか？

自動保存用USBメモリは、重要な情報をバックアップしております。故障や紛失の際はご購入いただき、常にタブレットに接続した状態にしてください。購入するUSBメモリのスペックについては、詳しくは取扱説明書をご参照ください。

タブレット本体を保護するケースや画面保護シート、壁取付用などのオプション部品としてありますか？

タブレットにケース、画面保護シート、壁取付用のオプション部材はありません。

タブレットの電源をタイマーでON/OFFすることは可能でしょうか？

設定変更できません。30分でスリープモードになります。

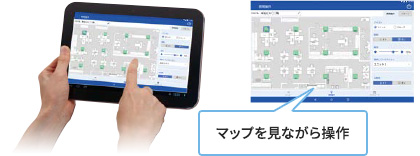

タブレットに取り込むマップ画像について、ファイル形式や画像サイズの制限はありますか？

取り込むファイルの制限は以下となります。

• 表示領域の標準（横936×縦584）ピクセル
• 横最大3840ピクセル、縦最大2169ピクセル
• ファイルサイズは5MBまで可能
• ファイル形式はpngまたはjpg

1台のタブレットで複数のシステムの設定・操作は可能ですか？

複数のシステムの設定・操作はできません。
1台のタブレットで1つのシステムのみ設定・操作が可能です。

管理者用パスワードを忘れてしまったらどうすればよいですか？

管理者用パスワードのリセットが可能です。
パスワードリセットをご希望の場合は、販売代理店、電気工事店などを通じて、弊社営業担当までお問い合わせください。

タブレットのバッテリーの耐用年数はいくつですか？

充電頻度、使用頻度にもよりますが、バッテリーは約2〜3年、本体は約5〜6年程度となります。

タブレットを紛失・故障した場合どうすればよいですか？

新たにLinkLED Air専用のタブレットをご購入いただき、再設定が必要となります。販売代理店、電気工事店などを通じて、弊社営業担当までお問い合わせください。

タブレットの充電が75%くらいで止まってしまうのはなぜでしょうか？

タブレットはバッテリー保護を使用しています。75％を超える充電を防ぎます。また50％以下にならないと充電も開始されません。

タブレットに充電器を接続しても充電が開始しないことがあるのはなぜでしょうか？

タブレットはバッテリー保護を使用しています。75％を超える充電を防ぎます。また50％以下にならないと充電も開始されません。

タブレットの照明パラメータやパターン設定で「再設定が必要な機器があります。システム機器登録をご確認ください」と表示がありますが、どうすればよいですか？

メニュー画面に戻り、機器登録＞システム機器登録をタップしてください。再設定が必要な機器が表示されていますので、再設定アイコンをタップしてください。再設定が完了しますと表示はなくなります。詳しくは取扱説明書をご参照ください。
