LED道路灯 LED道路・トンネル照明導入ガイドライン（案）
（平成27年3月国土交通省）
道路・トンネル照明器材仕様書・同解説
（平成30年版（一社）建設電気技術協会）フィリップスブランド

LED道路灯

PDFを見る（1.56MB）

既設ポールに合わせてフレキシブルに取付可能（Φ42.0～60.5mmのポール径に対応）
器具設置後に、振向き角の調整が可能
重耐塩仕様なので湾岸部や港湾施設などの塩害地域・重塩害地域にも設置可能
電源ユニットは器具に内蔵なので、水害時などの電源ユニットの水没による故障のリスクを低減
－40℃～50℃で使用可能

※ 器具本体のみでは設置できません。必ず、ポールに合わせて、アダプタ－と組み合わせてご使用ください。

LED道路灯

PDFを見る（1.56MB）

特長
ラインアップ
オプション

LED道路灯の特長

既設ポールに合わせてフレキシブルに取付可能

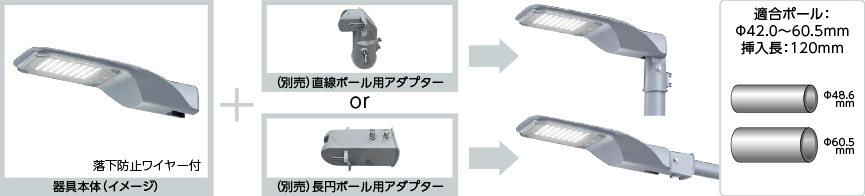

Φ42.0～60.5mmまでのポール径にフレキシブルに取り付けることができます。また、器具本体とは別のポール用アダプターのみを交換することにより、直線用（縦差し）ポールにも長円用（横差し）ポールにも設置が可能となります。

ポール用アダプターを交換することで、直線用（縦差し）ポールにも長円用（横差し）ポールにも対応可能（説明図）

※器具本体のみでは設置できません。必ず、ポールに合わせて、アダプタ－と組み合わせてご使用ください。

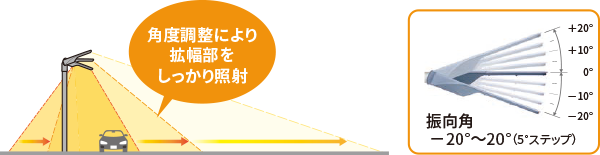

器具設置後に、振向き角の調整が可能

器具設置時や器具設置後に、周辺の住宅や田畑への光害を軽減したい場合や工事等で道路状況が変化した場合など、角度調整によりこれらの対応が可能となります。

重耐塩仕様なので湾岸部や港湾施設などの塩害地域・重塩害地域にも設置可能

重耐塩仕様なので、湾岸部や港湾施設などの塩害地域・重塩害地域にも設置可能です。

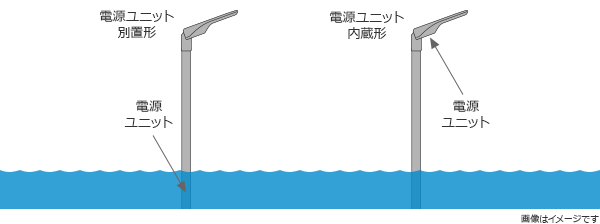

電源ユニットは器具に内蔵なので、水害時などの電源ユニットの水没による故障のリスクを低減

電源ユニットは器具に内蔵なので、水害時などの電源ユニットの水没による故障のリスクを低減。ポール上部の器具内に電源ユニットが内蔵されているので、万が一の水害や洪水時などの水没による故障のリスクを低減します。また、電源線を器具の端子台に接続するだけなので、省施工が図れます。

国土交通省「LED道路・トンネル照明導入ガイドライン（案）（平成27年3月）」(一社) 建設電気技術協会「道路・トンネル照明機器器材仕様書・同解説（平成30年版）」に適合

このLED道路・トンネル照明導入ガイドライン（案）により、設計要領や機器仕様書等の規格が統一されるとともに、安全性を確保するための基準などが明文化されることとなります。

LED道路・トンネル照明導入ガイドライン（案）についての詳細はこちら

連続照明

設計条件			ガイドラインタイプ ※1	建電協仕様形式 ※2※3	器具本体	器具上向角度	特性（AC200V時）
	道路分類	歩道	ガイドラインタイプ ※1	建電協仕様形式 ※2※3	ご注文形名	器具上向角度	定格光束（lm）	消費電力（W）※4	平均電力（W）※5	固有エネルギー消費効率（lm/W）	皮相電力（VA）※6
平均路面輝度 1.0cd/m2	一般国道（2車線道路）	有	a	KCE-100-2-J	BRP471_116CW86WDN	0°	11,700	85.6	77	136.6	89
	一般国道（2車線道路）	無	b	KCE-100-2-J	BRP471_116CW86WDN	0°	11,700	85.6	77	136.6	89
	一般国道（3車線道路）	有	c	KCE-150-3-J	BRP471_165CW127WDN	5°	16,760	126.6	114	132.3	130
	一般国道（3車線道路）	無	d	KCE-150-3-J
	高速自動車道（2車線道路）	無	e	KCE-120-2H-J
平均路面輝度 0.7cd/m2	一般国道（2車線道路）	有	f	KCE-070-2-J	BRP471_79CW56WDN	0°	8,000	55.6	50	143.8	58
	一般国道（2車線道路）	無	g	KCE-070-2-J	BRP471_79CW56WDN	0°	8,000	55.6	50	143.8	58
	一般国道（3車線道路）	有	h	KCE-100-3-J	BRP471_116CW86WDN	5°	11,700	85.6	77	136.6	89
	一般国道（3車線道路）	無	i	KCE-100-3-J
	高速自動車道（2車線道路）	無	j	KCE-090-2H-J
平均路面輝度 0.5cd/m2	一般国道（2車線道路）	有	k	KCE-050-2-J	BRP471_56CW45WDN	0°	5,900	44.8	40.3	131.6	47
平均路面輝度 0.5cd/m2	一般国道（2車線道路）	無	i	KCE-050-2-J	BRP471_56CW45WDN	0°	5,900	44.8	40.3	131.6	47

局部照明

設計条件				ガイドラインタイプ ※1	建電協仕様形式 ※2※3	器具本体	器具上向角度	特性（AC200V時）
設計条件				ガイドラインタイプ ※1	建電協仕様形式 ※2※3	ご注文形名	器具上向角度	定格光束（lm）	消費電力（W）※4	平均電力（W）※5	固有エネルギー消費効率（lm/W）	皮相電力（VA）※6
交差点	十字路	2車線× 2車線 20lx	交差点外設置灯具（連続照明）	m	KCE140-2-J	BRP471_165CW127WDN	0°	16,760	126.6	114.0	132.3	130
		2車線× 2車線 15lx	交差点外設置灯具（連続照明）	n	KCE100-2-J	BRP471_116CW86WDN	0°	11,700	85.6	77.0	136.6	89
		2車線× 2車線 10lx	交差点外設置灯具（連続照明）	o	KCE070-2-J	BRP471_79CW56WDN	0°	8,000	55.6	50.0	143.8	58
		4車線× 2車線 20lx	交差点外設置灯具（連続照明）	p	KCE100-2-J	BRP471_116CW86WDN	0°	11,700	85.6	77.0	136.6	89
		4車線× 2車線 20lx	交差点内設置灯具（交差点隅切り部）	p	KCE090-2C-J	BRP471_116CW86WDW	0°	11,700	85.6	77.0	136.6	89
		4車線× 2車線 15lx	交差点外設置灯具（連続照明）	q	KCE070-2-J	BRP471_79CW56WDN	0°	8,000	55.6	50.0	143.8	58
		4車線× 2車線 15lx	交差点内設置灯具（交差点隅切り部）	q	KCE070-2C-J	BRP471_79CW56WDW	0°	8,000	55.6	50.0	143.8	58
		4車線× 2車線 10lx	交差点外設置灯具（連続照明）	q’	KCE050-2-J	BRP471_56CW45WDN	0°	5,900	44.8	40.3	131.6	47
		4車線× 2車線 10lx	交差点内設置灯具（交差点隅切り部）	q’	KCE050-2C-J	BRP471_56CW45WDW	0°	5,900	44.8	40.3	131.6	47
		4車線× 4車線 20lx	交差点外設置灯具（連続照明）	r	KCE100-2-J	BRP471_116CW86WDN	0°	11,700	85.6	77.0	136.6	89
		4車線× 4車線 20lx	交差点内設置灯具（交差点隅切り部）	r	KCE090-2C-J	BRP471_116CW86WDW	0°	11,700	85.6	77.0	136.6	89
		4車線× 4車線 15lx	交差点外設置灯具（連続照明）	s	KCE070-2-J	BRP471_79CW56WDN	0°	8,000	55.6	50.0	143.8	58
		4車線× 4車線 15lx	交差点内設置灯具（交差点隅切り部）	s	KCE070-2C-J	BRP471_79CW56WDW	0°	8,000	55.6	50.0	143.8	58
		6車線× 4車線 20lx	交差点外設置灯具（連続照明）	t	KCE100-3-J	BRP471_116CW86WDN	5°	11,700	85.6	77.0	136.6	89
		6車線× 4車線 20lx	交差点内設置灯具（交差点隅切り部）	t	KCE090-2C-J	BRP471_116CW86WDW	0°	11,700	85.6	77.0	136.6	89
		6車線× 4車線 15lx	交差点外設置灯具（連続照明）	u	KCE100-3-J	BRP471_116CW86WDN	5°	11,700	85.6	77.0	136.6	89
		6車線× 4車線 15lx	交差点内設置灯具（交差点隅切り部）	u	KCE070-2C-J	BRP471_79CW56WDW	0°	8,000	55.6	50.0	143.8	58
横断歩道		歩行者の背景を照明する方法 20lx		v	KCE140-2-J	BRP471_165CW127WDN	0°	16,760	126.6	114.0	132.3	130
横断歩道		歩行者自身を照明する方法 20lx		w	KCE140-2-J	BRP471_165CW127WDN	0°	16,760	126.6	114.0	132.3	130

※1 「LED 道路・トンネル照明導入ガイドライン（案）」（平成27年3月国土交通省）

※2 「道路・トンネル照明器材仕様書・同解説」（平成30年版 (一社)建設電気技術協会）

※3 形式末尾の「-J」は重耐塩仕様を表します。形式末尾に「-J」のない標準仕様にも適合します。

※4 消費電力は入力電圧200V時の最大値です。

※5 平均電力は入力電圧200V時の初期照度補正機能による平均値です。

※6 皮相電力は入力電圧200V時での60,000時間経過後の最大値になります。

●2019年度グリーン購入法「LED道路照明」に適合

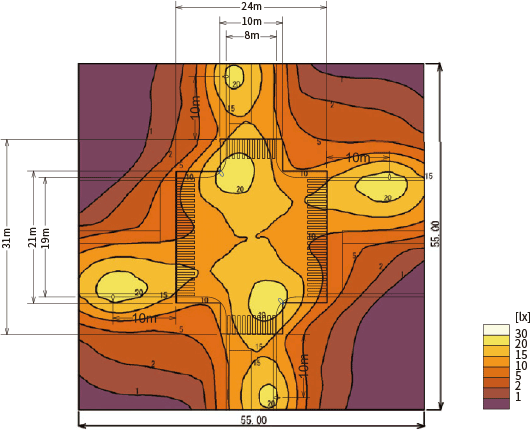

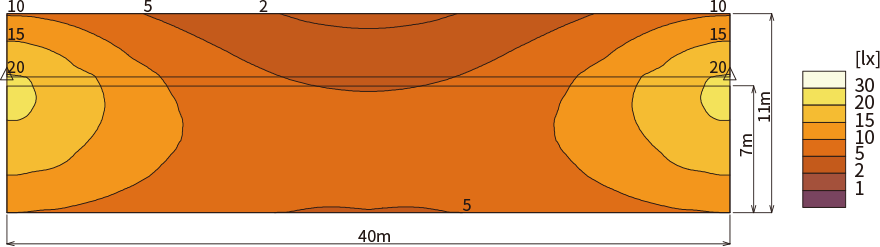

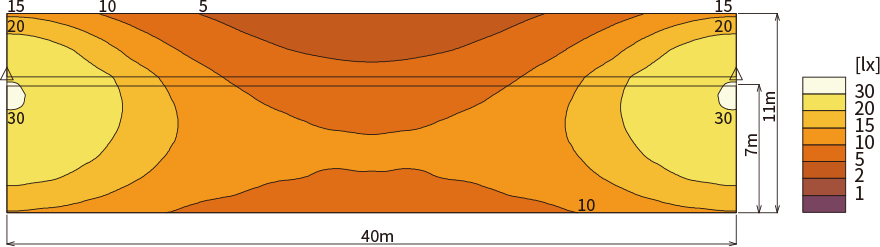

照度分布の例

連続照明

ガイドライン：タイプa

ガイドラインタイプa	平均路面輝度（cd/m2）※1	総合均斉度	車線軸均斉度	相対閾値増加	歩道平均路面照度（lx）※1	歩道平均均斉度
ガイドライン基準値	≧1.0	≧0.4	≧0.5	≦15％	≧5	≧0.2
BRP471_116CW86WDN	1.04	0.45	0.77	11％	11.1	0.2

ガイドライン：タイプf

ガイドラインタイプf	平均路面輝度（cd/m2）※1	総合均斉度	車線軸均斉度	相対閾値増加	歩道平均路面照度（lx）※1	歩道平均均斉度
ガイドライン基準値	≧0.7	≧0.4	≧0.5	≦15％	≧5	≧0.2
BRP471_79CW56WDN	0.71	0.46	0.76	10％	7.6	0.2

局部照明

ガイドライン：タイプq

ガイドライン：タイプq	平均路面照度	照度均斉度
ガイドライン基準値	15lx程度	0.4程度
BRP471_79CW56WDN BRP471_79CW56WDW	15.2lx	0.43

※1 光束法により算出
