フォトスイッチとの接続灯数

安全上のご注意

照明へ取り付ける前に

● このLEDランプは街路灯リニューアル用商品です。

● リニューアル可能な防雨形街路灯器具で使用してください。

● 既設の照明設備の照明器具、配線に絶縁劣化がないことを点検のうえ使用してください。

● 照明器具の寿命は8〜10年です。リニューアルでLEDランプとLED電源ユニットに交換してお使いいただく場合は、安全のため既設器具の寿命内でご使用ください。

■ 下記の環境・条件では使用しないでください。火災・感電・ランプ落下によるケガの原因となることがあります。

● 周囲温度が40℃を超える場所

● 湿度の高い場所（85％を超える場所）

● 振動、衝撃の激しい場所

● 腐食性ガス、可燃性ガスの生じる場所

● 油類、薬品などが付着する場所

● 粉塵の多い場所

● 塩素を使用している屋内プール

● 塩害のある場所

● 冠水のおそれのある場所

警告この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示します。

● LEDランプとLED電源ユニットを必ず一緒に交換してください。

● 水平点灯形街路灯で使用する際には、振動によるランプの緩み防止のため、必ず水平点灯用防振パッキンを取り付けてください。ランプ落下及び破損の原因となります。

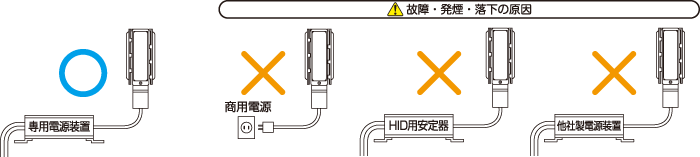

● 適合以外のLED電源ユニットや他社製のLED電源ユニット、またはHIDランプ用の安定器と組み合わせての使用は絶対にしないでください。故障、発煙または点灯回路損傷の原因となります。

● このランプは直流点灯です。商用電源への直接接続は絶対にしないでください。使用した場合、故障、発煙の原因となります。

● 点灯回路内に中間ジョイントとしてコンセント等や調光機能（100％点灯でも使用不可）等の接続器を使用しないでください。絶縁破壊による火災の原因となります。

● 紙や布などでおおったり、燃えやすいものに近づけないでください。火災または器具過熱の原因となります。

● 取り付け、取り外しや器具清掃のときは、必ず電源を切ってください。感電の原因となります。

注意LEDランプとLED電源ユニットは、結線図にしたがい確実に配線・接続してください。接続が不完全な場合、火災・感電の原因となります。

● 出力線と入力線を正しく配線してください。間違って接続した場合、LED電源ユニットの故障の原因となります。

● このLEDランプには極性があります。極性を間違ってLED電源ユニットと接続されますと、不点灯、電源の破壊等の原因となる場合があります。間違って接続した場合は、すみやかに電源を切ってから、配線を正規に戻し、再度通電してください。

● LED電源ユニットの二次側を器具に接続しないままで放置しないでください。施工途中にやむを得ず二次側を結線しない場合、電線を切断したままで一括して絶縁処理をしないで、電線を1本1本に分けてシリコンテープと自己融着テープで絶縁・防水処理してください。一括して絶縁処理をしますと電線切断面で放電がおこり、電線が焼損し火災の原因となります。

LEDランプとLED電源ユニットとの接続について

LEDランプの取り扱い

● ソケットに取り付けるときには、樹脂カバーに無理な力を加えないようソケットに真っ直ぐに挿入し、止まるまでねじ込んでください。強くねじり過ぎると樹脂カバーが外れたり、器具ソケットの受口やLEDランプの口金が破損するおそれがあります。

● ランプを取り付ける場合や交換を行う際には、必ず電源を切ってください（感電のおそれ）。電源を投入したままでLEDランプ交換を行うと、無負荷電圧によりLEDランプが破損する可能性があります。また、LED電源ユニットの保護機能が働き、LED電源ユニットの動作が停止する場合があります。（保護機能が動作した場合は電源を切ってから再投入しますと、再起動します）

注意この表示を無視して、誤った取り扱いをすると、人が障害を負う危険が想定される場合および物的損害の発生が想定される内容を示します。

● 既設の照明設備の照明器具、配線に絶縁劣化がないことを点検のうえ使用してください。漏電事故などの原因となることがあります。

● 照明器具のソケットの受け金および中心接触片が腐食していないか確認してください。接触不良による事故の原因となります。

● ランプの大きさ（外径、長さ）および重さを十分考慮したリニューアル可能な街路灯器具以外で使用をしないでください。器具落下の原因となることがあります。

● このLEDランプとLED電源ユニットの組み合わせをリニューアル可能な街路灯器具以外で使用をしないでください。昇降装置などに組み合わせて使用をした場合は故障のおそれがあります。

● 点灯時のランプ周囲温度が-20℃〜+40℃の範囲で使用してください。点灯不良、故障の原因となります。

● 雨もしくは水滴のかかる状態や湿度の高い場所では使用しないでください。破損または絶縁不良の原因となることがあります。

● 引火する危険性のある雰囲気（ガソリン、可燃性スプレー、シンナー、ラッカー、粉塵など）で使用しないでください。火災や爆発の原因となることがあります。

● 振動または衝撃のある場所では、ランプの使用はしないでください。落下および破損によるケガの原因となることがあります。

● 酸、アルカリ、硫黄などの腐食性雰囲気の場所（温泉地など）では、ランプの使用はしないでください。漏電や落下、口金腐食および破損によるケガの原因となることがあります。

● 粉塵の多い場所では、ランプの使用はしないでください。器具の過熱の原因となることがあります。

● 冠水するおそれのある場所では使用しないでください。漏電・感電・故障の原因となります。

● 落としたり、物をぶつけたり、無理な力を加えたり、キズをつけたりしないでください。特に器具の清掃のときは、注意してください。落下および破損によるケガの原因となることがあります。

● 点灯中や消灯後しばらくは、ランプが熱いので絶対に手や肌を触れないでください。ヤケドの原因となることがあります。

● ソケットに確実に取り付けてください。ランプ落下の原因となることがあります。

● 塗料などを塗らないでください。ランプが過熱し、破損によるケガの原因となることがあります。

● 万が一、発煙や異臭などの異常を感じた場合、すみやかに電源を切って使用を中止してください。異常のまま使用すると火災・感電の原因となります。

● ランプの樹脂カバーに亀裂が生じた場合、そのままの状態で使用しないでください。カバーの落下、浸水による感電やランプ故障の原因となります。
