UV-LEDと光触媒のダブル効果でパワフルに除菌・脱臭。
キレイで快適な空間を創出します。

“殺菌灯を組み込んだ電気消毒器” 自主評定 型式評定取得

除菌・脱臭機が置けない狭い場所におすすめ

天井に設置して解決します！

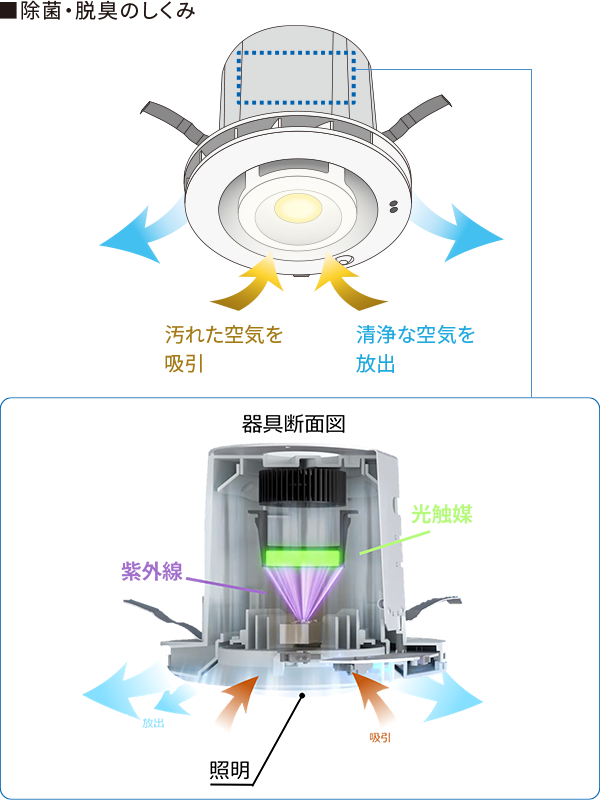

空気中の浮遊ウイルス・菌・ニオイを吸引して、すばやく分解・抑制！

空気中の浮遊ウイルス・菌・ニオイを吸引して、すばやく分解・抑制！天井から空気をキレイにします。

既設ダウンライトをそのまま活用し、導入工事も簡単。「設置が難しい」「スペースが無い」そんな場所の除菌・脱臭を天井に埋め込むことで解決します。

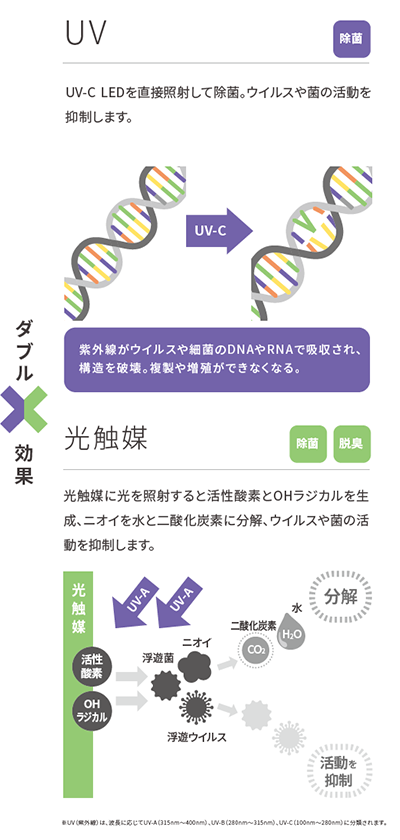

内部のUVと光触媒で除菌・脱臭

紫外線の除菌メカニズム 詳細はこちら

※UV（紫外線）は、波長に応じてUV-A（315nm〜400nm）、UV-B（280nm〜315nm）、UV-C（100nm〜280nm）に分類されます。

※UV-C LEDは除菌・脱臭タイプのみ搭載しています

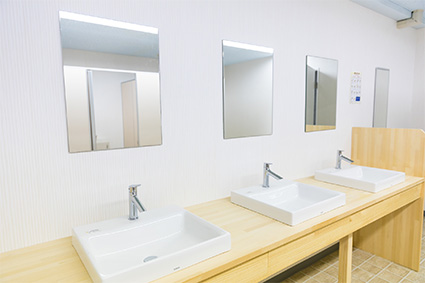

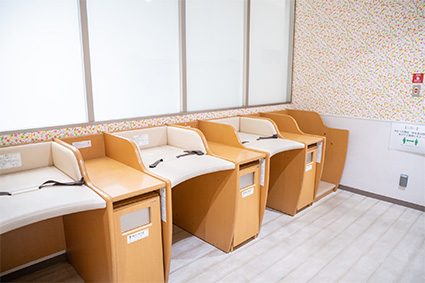

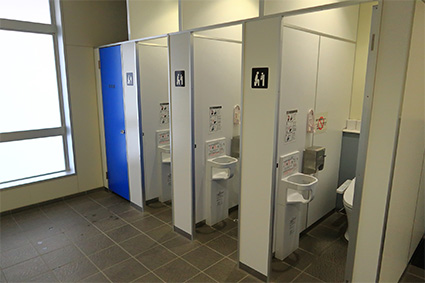

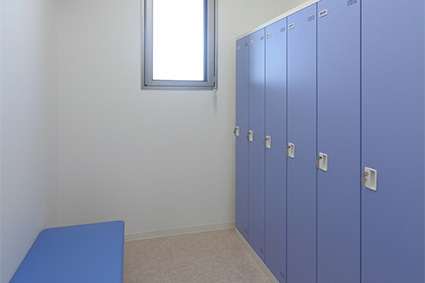

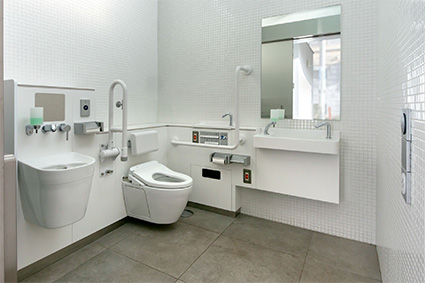

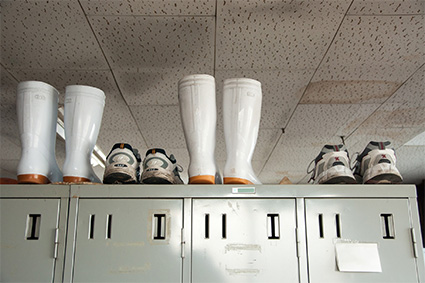

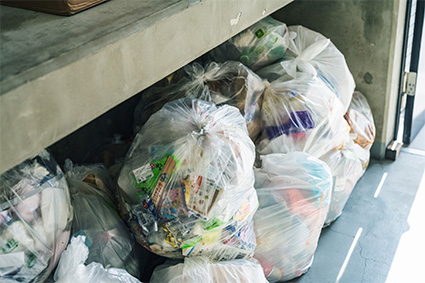

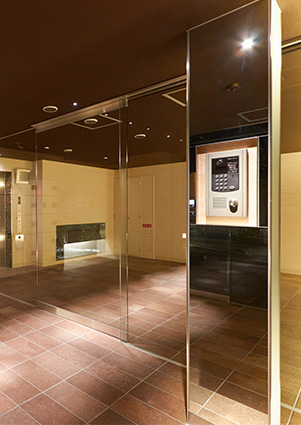

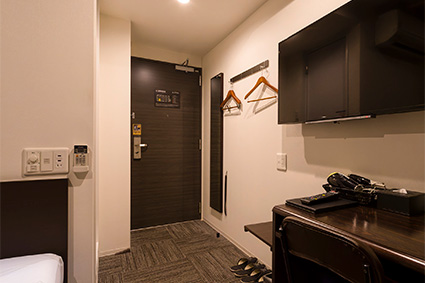

空気清浄機の設置が難しい・スペースが限られた空間に

UVish天井埋込タイプ 器具光束：1000lm

UVish天井埋込タイプ 器具光束：600lm

UVish天井埋込タイプ 黒色仕様（特注品）

便利な使い方：人感センサーとして使えます！

対象機種　形名 … CSDD-00005Y（人感センサーつき）

動作イメージ

UVish天井埋込タイプ 設置台数・除菌時間かんたんシミュレーション

Uvish天井埋込タイプを設置する部屋の大きさを指定することで、推奨設置台数と効果を得るために必要な除菌時間（参考値）のシミュレーションが行なえます。

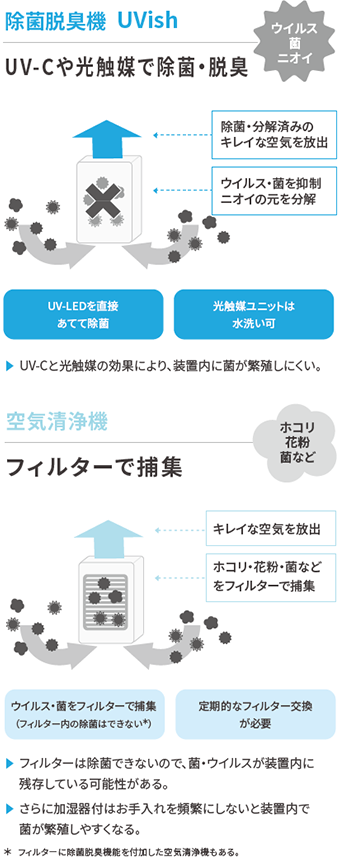

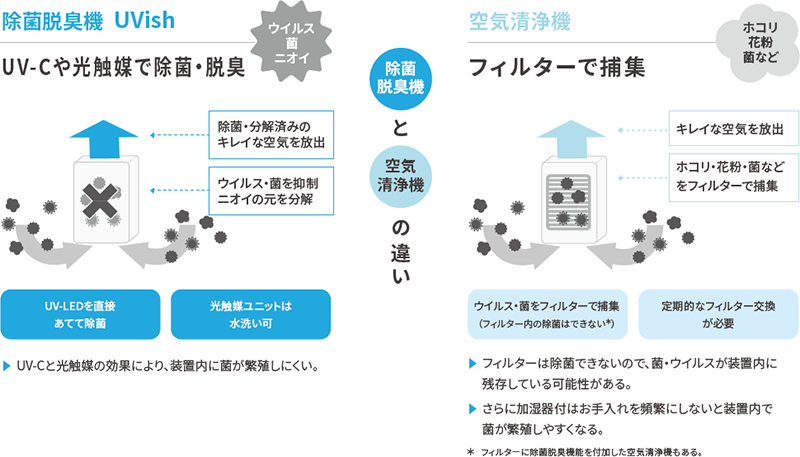

除菌脱臭機って空気清浄機と何が違うの？

お手入れ方法

お手入れ簡単＆フィルター交換不要

【光触媒フィルターの清掃方法】

• 光触媒フィルター表面についたホコリを掃除機のブラシ付ノズル等で吸引してください。
• 光触媒フィルターは、常温の水で5分〜10分つけ置き洗いしてください。

光触媒フィルターのお手入れ方法を動画でご紹介しております。

UVish天井埋込タイプ アフターサービス（有償メンテナンス）はこちら
（トータルソリューション株式会社のサイトへリンク）

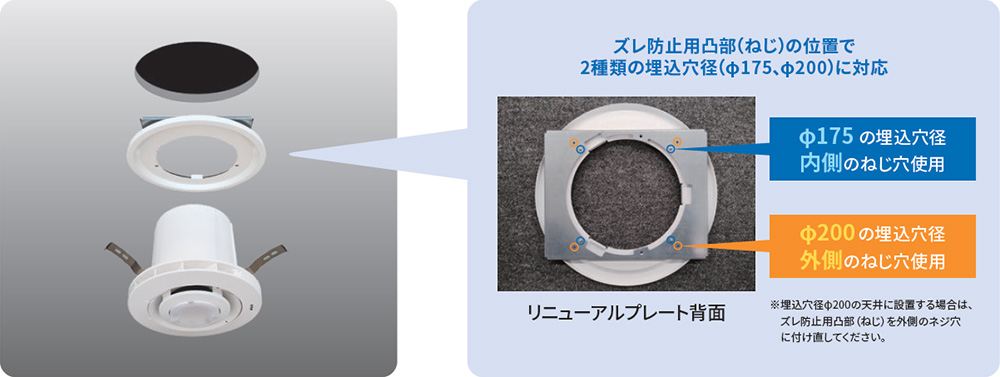

UVish天井埋込タイプ リニューアルプレート

既設ダウンライトの埋込穴をそのまま活用できるUVish天井埋込タイプ用のリニューアルプレート！
施設や店舗のリニューアル工事をサポート。

商品仕様

1000シリーズ
器具光束：FHT24形器具相当

1000シリーズ 除菌・脱臭 適用空間目安：10m3 器具光束：FHT24形器具相当		ユニット形名	共通仕様
		除菌・脱臭ユニット（照明付）
		CSDU-B010102N-01 オープン価格 ○ 色温度：5000K
		CSDU-B010102W-01 オープン価格 ▲ 色温度：4000K
		CSDU-B010102WW-01 オープン価格 ○ 色温度：3500K
		CSDU-B010102L-01 オープン価格 ○ 色温度：3000K
		CSDU-B010102L2-01 オープン価格 ○ 色温度：2700K
	一般形 器具本体形名 CSDD-00005 オープン価格 ○	組合せ形名	定格電圧：AC100V〜242V 埋込穴寸法：Φ150 枠：プラスチック（白） 風量モード：パワフル・静音 （スライドスイッチ切換） 配光角：広角 質量：2.2kg 非調光
		CSKDB010102N05 オープン価格 ○ 色温度：5000K （1,000lm｜21.5W｜46.5lm/W） 型式評定番号　ES12-002
		CSKDB010102W05 オープン価格 ▲ 色温度：4000K （970lm｜21.5W｜45.1lm/W） 型式評定番号　ES12-002
		CSKDB010102WW05 オープン価格 ○ 色温度：3500K （950lm｜21.5W｜44.1lm/W） 型式評定番号　ES12-002
		CSKDB010102L05 オープン価格 ○ 色温度：3000K （900lm｜21.5W｜41.8lm/W） 型式評定番号　ES12-002
		CSKDB010102L205 オープン価格 ○ 色温度：2700K （900lm｜21.5W｜41.8lm/W） 型式評定番号　ES12-002
	人感センサー内蔵形 器具本体形名 CSDD-00005Y オープン価格 ○	組合せ形名
		CSKDB010102N05Y オープン価格 ○ 色温度：5000K （1,000lm｜21.5W｜46.5lm/W） 型式評定番号　ES12-002
		CSKDB010102W05Y オープン価格 ▲ 色温度：4000K （970lm｜21.5W｜45.1lm/W） 型式評定番号　ES12-002
		CSKDB010102WW05Y オープン価格 ○ 色温度：3500K （950lm｜21.5W｜44.1lm/W） 型式評定番号　ES12-002
		CSKDB010102L05Y オープン価格 ○ 色温度：3000K （900lm｜21.5W｜41.8lm/W） 型式評定番号　ES12-002
		CSKDB010102L205Y オープン価格 ○ 色温度：2700K （900lm｜21.5W｜41.8lm/W） 型式評定番号　ES12-002

■ 定格消費電力・エネルギー消費効率は電圧200V時、風量モード最大時

■ 予備用光触媒フィルター：CSDX-0101 オープン価格○

■ 熱抵抗値6.6�uK/W以下のマット施工法断熱施工天井にもご使用頂けます。

閉じる

500シリーズ
器具光束：60W形白熱電球器具相当

500シリーズ 除菌・脱臭 適用空間目安：10m3 器具光束：60W形白熱電球器具相当		ユニット形名	共通仕様
		除菌・脱臭ユニット（照明付）
		CSDU-B010102N-01 オープン価格 ○ 色温度：5000K
		CSDU-B010102W-01 オープン価格 ▲ 色温度：4000K
		CSDU-B010102WW-01 オープン価格 ○ 色温度：3500K
		CSDU-B010102L-01 オープン価格 ○ 色温度：3000K
		CSDU-B010102L2-01 オープン価格 ○ 色温度：2700K
	一般形 器具本体形名 CSDD-01005 オープン価格 ○	組合せ形名	定格電圧：AC100V〜242V 埋込穴寸法：Φ150 枠：プラスチック（白） 風量モード：パワフル・静音 （スライドスイッチ切換） 配光角：広角 質量：2.2kg 非調光
		CSKDB010062N05 オープン価格 ○ 色温度：5000K （600lm｜17.5W｜34.2lm/W） 型式評定番号　ES12-002
		CSKDB010062W05 オープン価格 ▲ 色温度：4000K （580lm｜17.5W｜33.1lm/W） 型式評定番号　ES12-002
		CSKDB010062WW05 オープン価格 ○ 色温度：3500K （560lm｜17.5W｜32.0lm/W） 型式評定番号　ES12-002
		CSKDB010062L05 オープン価格 ○ 色温度：3000K （550lm｜17.5W｜31.4lm/W） 型式評定番号　ES12-002
		CSKDB010062L205 オープン価格 ○ 色温度：2700K （540lm｜17.5W｜30.8lm/W） 型式評定番号　ES12-002
	人感センサー内蔵形 器具本体形名 CSDD-01005Y オープン価格 ○	組合せ形名
		CSKDB010062N05Y オープン価格 ○ 色温度：5000K （600lm｜17.5W｜34.2lm/W） 型式評定番号　ES12-002
		CSKDB010062W05Y オープン価格 ▲ 色温度：4000K （580lm｜17.5W｜33.1lm/W） 型式評定番号　ES12-002
		CSKDB010062WW05Y オープン価格 ○ 色温度：3500K （560lm｜17.5W｜32.0lm/W） 型式評定番号　ES12-002
		CSKDB010062L05Y オープン価格 ○ 色温度：3000K （550lm｜17.5W｜31.4lm/W） 型式評定番号　ES12-002
		CSKDB010062L205Y オープン価格 ○ 色温度：2700K （540lm｜17.5W｜30.8lm/W） 型式評定番号　ES12-002

■ 定格消費電力・エネルギー消費効率は電圧200V時、風量モード最大時

■ 予備用光触媒フィルター：CSDX-0101 オープン価格○

■ 熱抵抗値6.6�uK/W以下のマット施工法断熱施工天井にもご使用頂けます。

閉じる

照明無しタイプ

除菌・脱臭 適用空間目安：10m3		ユニット形名	共通仕様
		除菌・脱臭ユニット
		CSDU-B010-01 オープン価格 ○
	一般形 器具本体形名 CSDD-00005 オープン価格 ○	組合せ形名	定格電圧：AC100V〜242V 埋込穴寸法：Φ150 枠：プラスチック（白） 風量モード：パワフル・静音 （スライドスイッチ切換） 質量：2.1kg
		CSKDB010A05 オープン価格 ○ （14.3W） 型式評定番号　ES12-002
	人感センサー内蔵形 器具本体形名 CSDD-00005Y オープン価格 ○	組合せ形名
		CSKDB010A05Y オープン価格 ○ （14.3W） 型式評定番号　ES12-002
除菌・脱臭 適用空間目安：10m3		ユニット形名	共通仕様
		除菌・脱臭ユニット
		CSDU-B010-01K オープン価格 ○
	一般形 器具本体形名 CSDD-00005K 特注品	組合せ形名 CSKDB010A05K 特注品 （14.3W）	定格電圧：AC100V〜242V 埋込穴寸法：Φ150 枠：プラスチック（黒） 風量モード：パワフル・静音 （スライドスイッチ切換） 質量：2.1kg

■ 定格消費電力・エネルギー消費効率は電圧200V時、風量モード最大時

■ 予備用光触媒フィルター：CSDX-0101 オープン価格○

■ 熱抵抗値6.6m2K/W以下のマット施工法断熱施工天井にもご使用頂けます。

閉じる

UVish天井埋込タイプ
リニューアルプレート

姿図	形名	希望小売価格	既設埋込穴径	サイズ	主な適合器具
	CSDX-100017	オープン価格		Φ247 出幅 9.5 【mm】	CSDD-00005 CSDD-00005Y CSDD-01005 CSDD-01005Y

ウイルス抑制・除菌脱臭用UV-LED光触媒装置 UVish（ユービッシュ）天井埋込タイプ 設置・ご使用上のご注意

• 下記の環境（場所）での使用はできません。
  • 屋外、塵埃の多い場所。結露の発生しやすい環境。
  • 直接、水、水蒸気、塩水、油などがかかる場所。
  • 有害ガス（硫化水素、亜硫酸、亜硝酸、塩素、シロキサンや腐食性ガスなど）が充満する環境。
  • 可燃性ガス、爆発性ガスが発生する環境。
  • 振動・衝撃が加わる場所。
  • エアコン、暖房器具からの風が当たる場所。
  • 直射日光の当たる場所。
  • 仕様書に記載された使用環境の範囲を越える場所。
• 火気のそばで使用しないでください。
• 本機は集煙・集塵機能を装備していません。脱臭効果が低下しますのでタバコ・線香等の煙や油煙等を吸わせないでください。煙が無くなった状態になるまで運転はお控えください。
• オイル、シンナー、殺虫剤、フッ素樹脂やシリコーンを配合したスプレーなどは近くで使用しないでください。
• 吸気口、吹出口に物を入れないでください。
• 運転中に吸気口、吹出口を塞がないでください。
• 水などの液体をかけないでください。
• 損傷したり部品が欠けている場合は、運転を停止してください。
• 運転音の大きさは使用環 境により大きく感じたり、聞こえにくく感じることがあります。
• 運転音が気になる場合は、風量の設定を静音に変更して、ご使用ください。
