UV-LED照射ユニット

器具画像

発光波長365〜430nmのUV光(紫外線)を放射するLED素子を組み込んだ照射ユニットです。お客様のご要求に応じて、光学、放熱性能を最適化してカスタム対応致します。

特長

  • 長寿命により、メンテナス負荷が軽減できます
  • 瞬時点灯・消灯が可能でランプタイプでは必要だったシャッターが不要です
  • 省電力により、ランニングコストが削減できます
  • 単一波長で熱線が出ないため、ランプタイプでは必要だったフィルターが不要です
  • 灯具・電源の小型化により、省スペース設計が可能です
  • 水銀フリーのため、環境負荷が低減できます

用途

  • 改質: FPD、機能性フィルム製造の表面改質
  • 硬化・乾燥: UV硬化接着剤、塗料等の硬化・乾燥
  • 脱臭: 光触媒励起、脱臭用
  • 育成: 植物育成用
  • 誘虫

外形寸法/電気特性

  • 御客様のご要求に応じて、各種UV-LEDを搭載した照射ユニットの対応が可能です
  • 詳細は営業担当に御相談下さい

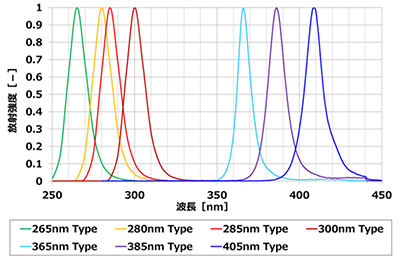

分光分布

分光分布(グラフ)

外形寸法/電気特性

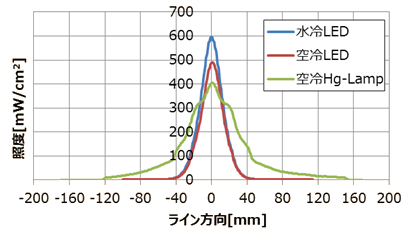

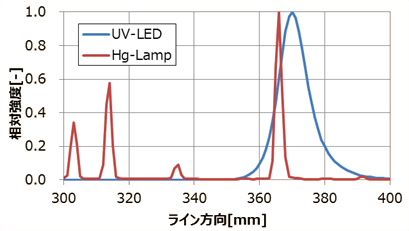

ライン方向-相対強度のグラフ ライン方向-照度のグラフ

<比較条件>

光源 発光長
(mm)
光学系 点灯条件 電力
(W)
照射距離
(mm)
搬送速度
(mm/s)
LED水冷方式
ラインモジュール
330
(LED34p)
- IF=700mA 350 15 10
LED空冷方式
ラインモジュール
330
(LED34p)
- IF=700mA 350 15 10
Hg-Lamp
空冷灯具
125 集光レフ 120W/cm 1500 65 10

<結果>

光源 電力
(W)
ピーク照度
(mW/cm2)
積算光量
(mJ/cm2)
積算光量/電力
(mJ/cm2/W)
効率比
LED水冷方式
ラインモジュール
350 596 1874 5.4 2.8
LED空冷方式
ラインモジュール
350 596 1874 5.4 2.8
Hg-Lamp
空冷灯具
1500 404 2834 1.9 1.0
