耐衝撃・振動対応 LED高天井器具:工場などで使用されるホイストクレーンのクレーンガーダに取り付け可能な、耐衝撃・耐振動に対応したLED高天井器具。

  • クレーン対応のLED高天井器具
  • 耐衝撃性能30Gをクリア
  • 耐震性能2.2Gと耐振動性能1.5Gを達成
  • まぶしさを抑制する円錐状の反射構造
  • 電源内蔵・軽量タイプで施工性を向上
  • 一時的に55℃まで使用可能
  • 落下防止ワイヤー標準装備

耐衝撃・振動対応 LED高天井器具のラインアップ

耐衝撃・振動対応 LED高天井器具の特長

クレーン対応のLED高天井器具

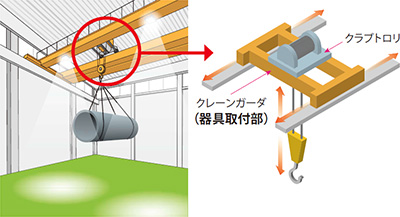

クレーンガーダとクラブトロリの説明イラスト

ホイストクレーンのクレーンガーダに取り付け可能なLED高天井器具です。

※ 器具は稼働するクラブトロリには取り付けできません。

耐衝撃性能30Gをクリア

JIS C60068-2-27の衝撃試験方法に基づき、当社において基準を制定。

高い衝撃性能30Gを器具として達成!

耐震性能2.2Gと耐振動性能1.5Gを達成

緊急避難所などに求められる高い耐震クラスS2と耐振動性能1.5Gを満たしています。

6. 耐震設計指針 6.1耐震設計目標性能(2014年12月5日改正)

照明器具の区分 施設区分
一般の施設 特定の施設
右記以外 特定天井に設置
一般照明器具 耐震クラスB
設計水平震度:1.0
設計鉛直震度:0.5
落下回避
耐震クラスA
設計水平震度:1.5
設計鉛直震度:0.75
限定された機能維持
耐震クラスS2
設計水平震度:2.2
設計鉛直震度:1.1
限定された機能維持

※ 特定の施設とは、「災害応急対策活動に必要な施設」、「避難所として位置づけられた施設」、「人命及び物品の安全性確保が特に必要な施設」を指す。照明器具の耐震設計・施工ガイドライン[ (一社)日本照明工業会]より抜粋

まぶしさを抑制する円錐状の反射構造

円錐状の反射構造/光源が見えづらい(器具画像)

円錐状の反射鏡の奥部に光源が配置されているため、光源そのものが直接見えづらく、また、レンズ発光のようなぎらつきも感じにくい構造。工場などでの作業にも配慮した、まぶしさを抑制したLED高天井器具です。

電源内蔵・軽量タイプで施工性を向上

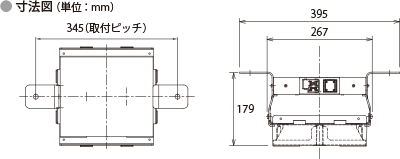

寸法図

電源内蔵のため配線処理作業が軽減。さらに2.4kgという当社軽量タイプと同等の質量のため取り扱いやすく、施工時の負荷も軽減します。

※ LEDJ11001VN-LD9の場合

一時的に55℃まで使用可能

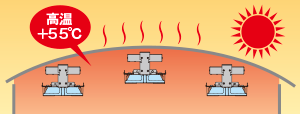

イメージ図(イラスト)

使用温度範囲は、−10℃〜40℃。夏の猛暑日などに55℃まで気温が上昇する空間でも、一時的であれば使用できます。

※ 電源電線は耐熱性ポリエチレン製をご使用ください。

落下防止ワイヤー標準装備

落下防止ワイヤー取付穴(イラスト)

落下防止ワイヤーを標準装備。4箇所の取付穴を設定していますので、新たに落下防止ワイヤー オプション(別売)を追加することもできます。
