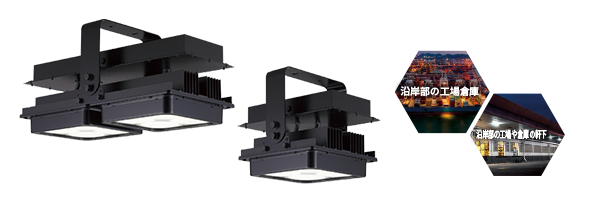

LED高天井器具 オイルミスト・重耐塩形:切削加工のある工場や沿岸部など特殊な環境下の使用に対応する高天井器具。

  • 保護等級IP65
  • 固有エネルギー消費効率 168.0lm/Wを実現

    ※ LEDJ16901N-LS9OPの場合

  • 光源寿命60,000時間(光束維持率90%)
  • 使用周囲温度:-20℃〜40℃
  • 傾斜天井にも取付可能
  • オイルミストと塩害のある沿岸部・屋外環境でも使用可能
  • オイルミストに対する耐食性を確保
  • 重耐塩害性能を実現

LED高天井器具 オイルミスト・重耐塩形のラインアップ

LED高天井器具 オイルミスト・重耐塩形 適合オプション

LED高天井器具 オイルミスト・重耐塩形の特長

保護等級IP65

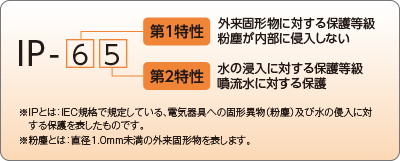

保護等級IIP65の性能説明図

粉塵が舞う工場や、屋外の軒下も使用でき流、IP65性能を有しています。

注)防爆形器具ではありませんので爆発の危険のある場所では使用できません。

固有エネルギー消費効率 168.0lm/Wを実現

高い効率で省エネに貢献します。

※ LEDJ16901N-LS9OPの場合

光源寿命60,000時間(光束維持率90%)

使用周囲温度:-20℃〜40℃

夏季の一時的使用温度は50℃まで対応。

傾斜天井にも取付可能

オイルミストと塩害のある沿岸部・屋外環境でも使用可能

オイルミストに対する耐食性を確保

オイルミストに対する耐食性を確保するための構造(説明図)

切削加工にて使用される切削油は、電子部品の劣化、短寿命の原因となる成分が含まれているため、切削油のオイルミストの器具内部への侵入を防止する構造としました。

また、オイルミストは、電線や筐体への劣化原因となるため、本製品は、耐オイル部品と特殊塗装を施しました。各種試験の実施し、オイルミストに対する耐食性を確認しています。

JIS K 2241に規定された切削油剤を使用した環境に設置可能です。(表1)

< 表1:JIS K 2241に規定された切削油剤による試験実施 >

規定の切削油材でミスト濃度3mg/m3以下の油煙環境で使用してください

  切削油剤※1
N1種4号 N2種4号 N3種8号 N4種8号 A1種2号 A2種2号
切削油剤の種類 不水溶性 水溶性
オイルミスト環境下
LED高天井器具 適合性

※1 JIS K2241規定の切削油剤にて日本産業衛生学会勧告値(3mg/m3)試験実施※2

※2 2000年度版 時間加重平均1日8時間、週40時間での許容値

注)高温の油に常時さらされないようにしてください。

重耐塩害性能を実現

常時、飛来塩分が高濃度の地域に求められる重耐塩害性能を実現。海岸から200m以内の特に塩害対策が必要となる地域での使用におすすめします。

使用環境

下記の範囲内で海岸から200m以内は重耐塩地域です。

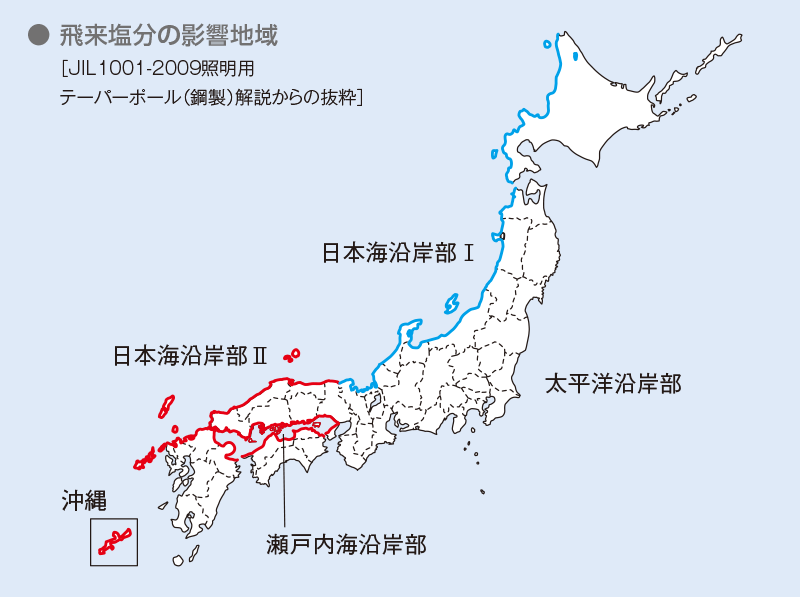

飛来塩分の影響地域[JIL1001-2009照明用 テーパーポール(鋼製)解説からの抜粋]
地域区分 飛来塩分量が鋼の腐食に影響を与えると考えられる地域
日本海沿岸部 海岸線から20km以内
海岸線から5km以内
太平洋沿岸部 海岸線から2km以内
瀬戸内海沿岸部 海岸線から1km以内
沖縄 全地域

注)海に隣接した地域で常時飛沫がかかる場所では腐食が促進される恐れがありますので取付けないでください。

おすすめ用途

イメージ画像

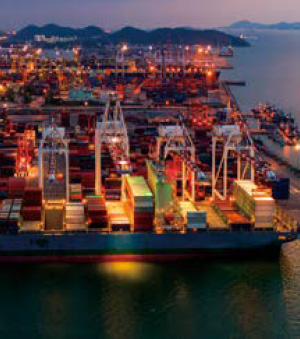

沿岸部の工場倉庫

イメージ画像

切削加工工場(オイルミストが飛散する工場)

イメージ画像

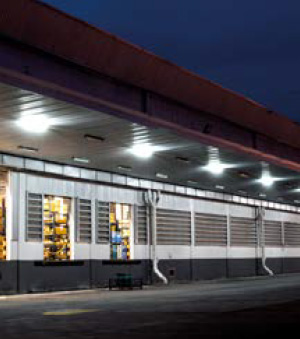

沿岸部の工場や倉庫の軒下
