露出アースターミナル付接地コンセント リフォーム時の温水便座の増設や洗濯乾燥機などの専用回路増設に便利です。キッチン什器内のディスポーザーやビルトイン食器洗い器用の専用コンセントにも取り付けが楽です。露出アースターミナル付接地コンセント リフォーム時の温水便座の増設や洗濯乾燥機などの専用回路増設に便利です。キッチン什器内のディスポーザーやビルトイン食器洗い器用の専用コンセントにも取り付けが楽です。

設置例のイラスト1

温水便座の専用コンセントとして

設置例のイラスト2

マンションのディスポーザーの設置に

設置例のイラスト3

洗濯乾燥機の専用回路増設に

設置例のイラスト4

キッチンの電気機器の増設に

  • 抜け止め+アースターミナル付のラインアップは当社のみ
    ※ 2014年11月現在当社調べ
  • SL端子採用(ねじ無し)。
  • 上下露出配線・背面から配線可。

露出アースターミナル付接地コンセントの特長

抜け止め+アースターミナル付のラインアップは当社のみ

接続例(写真)

ディスポーザーや温水便座に付属の漏電保護プラグの抜け落ちを防止します。

※ 2014年11月現在当社調べ

電線接続はE'sコンセントと同じSL端子です

内部写真

SL端子採用(ねじ無し)

裏面の電線処理スペースが大きく、施工がしやすいコンセントです。

適合電線 VVFΦ1.6mm、Φ2.0mmの銅単線専用
表面アースターミナル部の適合電線 1.25mm2〜2mm2のIVより線及びコードΦ1.6mmの銅単線
取り付けねじの適合範囲 Φ3.5〜Φ4.1
※取り付けねじは付属されていません

上下露出配線・背面から配線可

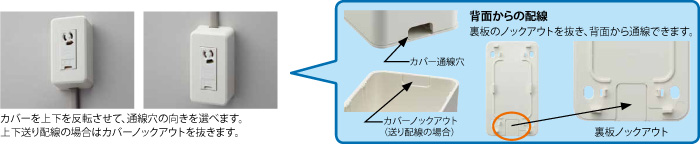

上下どちらでも通線可能です。

配線の説明図

露出アースターミナル付接地コンセントのラインアップ

DC1381E(WW)の写真

DC1381E(WW)

露出アースターミナル付抜止接地コンセント

DC1181E(WW)の写真

DC1181E(WW)

露出アースターミナル付接地コンセント

DC1182E(WW)の写真

DC1182E(WW)

露出アースターミナル付接地ダブルコンセント

内線規程

本ページの内容は「内線規程2022年版(JEAC8001-2022)」の接地極付コンセントに関連する内容を一部抜粋、要約したものです。

内線規程とは

電気事業法に基づく経済産業省令として制定された「電気設備に関する技術基準を定める省令」の工事方法、維持、実務等を具体的かつ詳細に規定した民間自主規格です。電気工事者の施工マニュアルとして広く活用されています。

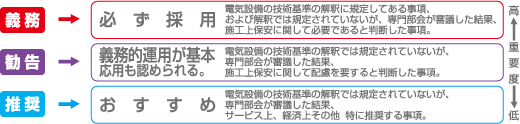

「義務」「勧告」「推奨」の説明

義務

特定機器の電源用には接地極付コンセントを施設すること。(3202-3条1)

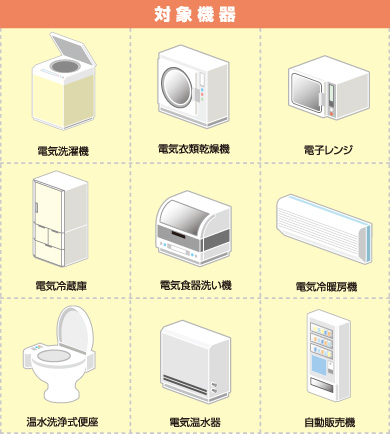

対象機器

義務

住宅に施設する200V用コンセントには、接地極付コンセントを使用すること。(3202-3条2)

義務

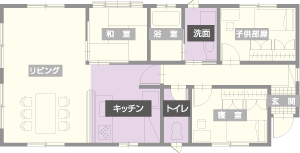

台所、厨房、洗面所、便所等に施設するコンセントには、接地極付コンセントを使用すること。
(3202-3条4)
[注]接地極付コンセントは、接地用端子を備えることが望ましい。

「推奨」から「勧告」に強化されました。

義務

屋側の雨線外または屋外に施設するコンセントには、接地極付コンセントを使用すること。(3202-3条4)
[注]接地極付コンセントは、接地用端子を備えることが望ましい。

義務

住宅以外に施設する200V用コンセントには、接地極付コンセントを使用すること。

勧告

特定機器、特定場所以外の住宅に施設するすべてのコンセントは、接地極付コンセントを使用すること。
