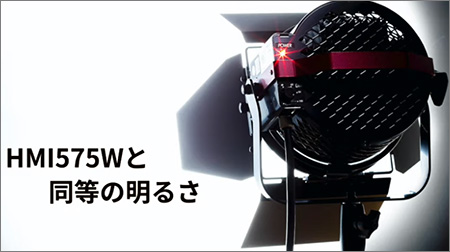

製品紹介
ミラーユニットスポット装着時
構成例
AL-LED-USL-W
AL-LED-USL-MS
AL-LED-USL-PS
AL-1004JBAC-STAND
本体質量 HMI575W（灯具部）：4.4kg → UNI-SOL（灯具部）：2.1kg※
※ミラーユニットスポット装着時2.4kg / ミラーユニットフラッド装着時2.3kg
光源寿命 HMI575W（ランプ）：750時間 → UNI-SOL（LED）：3,000時間
HMI575Wはランプの定格寿命、LEDは光源寿命。
冷却方式 HMI575W（電源部）：強制空冷 → UNI-SOL（電源部）：自然空冷
このページでのHMI575Wは、当社の従来モデルAL-UFH-5-4（灯具部）、AL-BF-575-N-2（電源部）、AL-HMI-575W/DXS（ランプ）を指します。
灯具部
AL-LED-USL-W ［548 12040］
バンドア装着時
| 希望小売価格（税抜） | オープン価格 |
|---|---|
| 外形寸法 | W250mm×H191mm×D134mm |
| 質量 | 2.1kg |
| 入力電圧 | DC103V |
| 定格消費電力 | 188W |
| 相関色温度 | 5,800K ※1 |
| 平均演色評価数 | Ra90 |
| 調光範囲 | 0、20~100% |
| 光束維持時間 | 3,000時間 ※2 |
| ダボ寸法 | φ17mm |
| 電源コード | VCTF 0.75mm²×5芯×3m |
| プラグ | NJC-205-PM |
| 付属品 | バンドア バンドア用落下防止ワイヤー |
ミラーユニットスポット
AL-LED-USL-MS ［548 24261］
| 希望小売価格（税抜） | オープン価格 |
|---|---|
| 外形寸法 | ø187mm×H208mm×D107mm |
| 質量 | 0.3kg |
| 付属品 | 落下防止ワイヤー |
ミラーユニットフラッド
AL-LED-USL-MF ［548 24262］
| 希望小売価格（税抜） | オープン価格 |
|---|---|
| 外形寸法 | ø187mm×H208mm×D44mm |
| 質量 | 0.2kg |
| 付属品 | 落下防止ワイヤー |
電源部
AL-LED-USL-PS ［753 42040］
| 希望小売価格（税抜） | オープン価格 |
|---|---|
| 外形寸法 | W334mm×H91mm×D174mm |
| 質量 | 3.1kg |
| 入力電圧 | AC100V ※3 |
| 定格入力容量 | 210VA |
| 電源コード | VCTF 2mm²×3芯×1.5m |
| プラグ | 平行接地極付プラグ |
ユニソル用延長ケーブル
AL-EXUSL-5 ［753 22070］ 5m
| 希望小売価格（税抜） | オープン価格 |
|---|---|
| 質量 | 0.7kg |
| コード | VCTF 0.75mm²×5芯×5m ※4 |
| プラグ／コネクタ | NJC-205-PM／NJC-205-AdF |
光源交換のお申し込みには、灯具の製造番号が必要となります。
製造番号は、製品の側面に貼られたラベルに記載されています。
ご依頼は入力フォーム（メール）にて承ります。以下内容に沿って情報をご記入の上お申し込みください。
交換作業には約2週間の期間を頂きます。
お申し込みフォーム：お問い合わせ：商品のご相談
1画面目の商品区分のリストで「舞台演出照明」を選択してください。
2画面目では以下内容をご記入ください。
件名：「ユニソル光源交換」
機種形名：ユニソル灯具の製造番号
以下の欄は必ず記入してください。
お名前
/ 会社名（法人のお客様の場合）
/ 電話番号
/ 市区町村／番地
[ ] 内は商品コードです。
