間接照明、客席照明向け
LEDシアターシリーズ電球システム

劇場、ホール、宴会場などの
デザインされた照明器具もLEDで省エネに
0-100%の滑らかな調光が可能なLED電球のシステムです

舞台や客席、宴会場のシャンデリア、ダウンライト、ブラケットなどにおすすめ。
ちらつきを抑制し、全光から消灯までなめらかな調光が可能。
従来白熱電球を使用していた0～100%の調光演出が必要な劇場・宴会場の客電や壁面照明、シャンデリアにも省エネ性の高いLEDを使用できるようになります。
既設の電球用器具と配線を生かし、LED電球の調光演出が可能。

LEDシアターシリーズ電球システムパンフレット

平成30年度地球温暖化防止活動環境大臣表彰

LDADC5LHE17C/D-AL

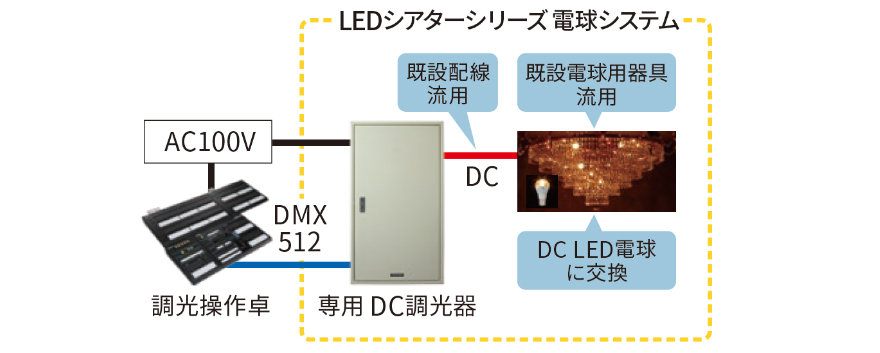

専用調光システム

専用調光システムの図

演出照明には一般LED電球は適していません

イラスト

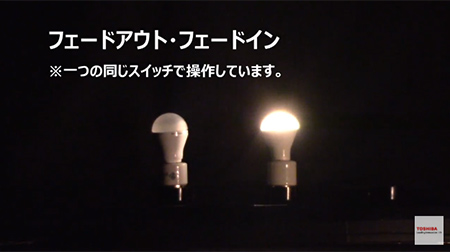

一般のLED電球/LED直流電球を比較

左は一般LED電球、右はLED直流電球

※ ご利用の回線や環境によっては、スムーズに再生されない場合があります。

LEDシアターシリーズ　電球システム　壁面照明(ウォールウォッシャー）　納入事例動画

客席

兵庫県立芸術文化センター
KOBELCO大ホール

舞台（音響反射板設置時）

兵庫県立芸術文化センター
KOBELCO大ホール

※ ご利用の回線や環境によっては、スムーズに再生されない場合があります。

きらめき感の演出が可能です

独自開発した小形高輝度光源でキラキラとしたきらめき感を演出します。

LED直流電球を用いたシャンデリア

ミニクリプトン形クリヤータイプの使用例

※ ご利用の回線や環境によっては、スムーズに再生されない場合があります。

LDADC7LHE17C/D-AL　［548 00803］
ミニクリプトン形　クリヤー高出力タイプ

LDADC7LHE17C/D-AL

希望小売価格（税抜）	オープン価格
外形寸法	Φ40mm×全長81mm
質量	70g
口金	E17
入力電圧	DC82V
定格消費電力	6.5W
相関色温度	2500K
平均演色評価数	Ra95
全光束	360lm
調光方式	DMX調光 0～100%

LDADC5LHE17C/D-AL　［548 00801］
ミニクリプトン形　クリヤータイプ

LDADC5LHE17C/D-AL

希望小売価格（税抜）	オープン価格
外形寸法	Φ35mm×全長70mm
質量	50g
口金	E17
入力電圧	DC82V
定格消費電力	4.7W
相関色温度	2500K
平均演色評価数	Ra95
全光束	260lm
調光方式	DMX調光 0～100%

LDADC7LH-E17/D-AL　［548 00802］
ミニクリプトン形　フロストタイプ

LDADC7LH-E17/D-AL

希望小売価格（税抜）	オープン価格
外形寸法	Φ40mm×全長81mm
質量	69g
口金	E17
入力電圧	DC82V
定格消費電力	6.5W
相関色温度	2500K
平均演色評価数	Ra95
全光束	380lm
調光方式	DMX調光 0～100%

LDRDC7LWE11/D-AL2　［548 00822］
ハロゲン電球形　ビームの開き33度

LDRDC7LWE11/D-AL2

希望小売価格（税抜）	オープン価格
外形寸法	Φ50mm×全長66mm
質量	76g
口金	E11
入力電圧	DC82V
定格消費電力	6.7W
相関色温度	2500K
平均演色評価数	Ra95
全光束	370lm
調光方式	DMX調光 0～100%

LDRDC7LWE11/D-AL3　［548 00812］
ハロゲン電球形　ビームの開き85度

LDRDC7LWE11/D-AL3

希望小売価格（税抜）	オープン価格
外形寸法	Φ50mm×全長66mm
質量	76g
口金	E11
入力電圧	DC82V
定格消費電力	6.7W
相関色温度	2500K
平均演色評価数	Ra95
全光束	370lm
調光方式	DMX調光 0～100%

専用DC調光器

DC調光器盤

TDDC-04-QD

形名	TDDC-04-QD	TDDC-08-QD
形名
使用場所	屋内
周囲温度	5℃～40℃
調光制御信号	DMX/RDM ※2
出力容量	DC82V 270W/回路 ※3
冷却方法	自然冷却	ファン冷却
回路数	4回路	8回路
入力電源	1φ2W 105V 1,250VA	1φ2W 105V 2,500VA
電源周波数	50/60Hz
自己保護機能	過負荷遮断（MCCB, 電子遮断）白熱電球検出（電子遮断）
塗装	2.5Y9/1
外形寸法	W500mm × H900mm × D180mm	W600mm × H1,600mm × D180mm
質量	50kg	100kg

※2 RDM対応
※3 モードスイッチで出力DC74Vに設定

インテリジェント調光器盤
plug-in DIMSTAR III 専用DC調光ユニット

plug-in DIMSTAR III

プラグイン接続方式のため、既設調光ユニットの置き換えでLEDシアターシリーズ電球システムを構成できます。
2Uタイプ/1回路　出力容量：DC82V 270W
MCCB OFF・過負荷・温度異常時には盤本体に表示（絶縁直流電源を使用のため、漏電表示はありません）。
白熱電球誤接続時には遮断して過負荷表示。

・システム設計が必要になりますので、お問合わせください。
※ LED 素子には、光色、明るさにバラつきがあり、同一の形名の器具においても光色、明るさが異なる場合があります。
