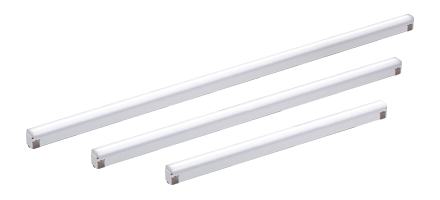

LED屋内用ライン器具 多彩な用途・場所に対応し、施工はラクラク!<br />
幅広いラインアップで多様な照明設計に対応します。!

  • 省スペース対応のコンパクトボディ
  • ワンタッチ施工で工事も簡単・スピーディ
  • 間接照明によりさまざまな空間を演出

LED屋内用高光束ライン器具の特長

コンパクト設計

従来器具とのサイズ比較(図)

従来蛍光灯器具と比較し、大幅なスリム&コンパクト設計。

※ FHT-41007N

蛍光灯と同等の明るさを確保しつつ省エネ

従来器具との比較(消費電力、照度)(図)

省スペース対応

断面から見た器具の寸法(図)

器具幅40mmに電源ユニットを内蔵したコンパクトボディで、左右20mmの設置間隔をあければ取付けが可能な省スペース設計になっています。

簡単ワンタッチ施工

取付金具への取付(写真)

器具の装着がワンタッチで行える専用の取付金具を付属しており、省施工で取付可能です。

容易に配線が可能

配線のイメージ(図)

電源線、調光信号線とも器具外より直接配線できる端子台接続を採用しており、結線が容易におこなえます。(送り配線も可能)

多彩な用途に対応可能

約5%〜100%の連続調光が可能で、色温度も5000K、4000K、3500K、3000Kのラインアップなので、店舗、病院など様々なシーンへの対応が可能です。

色温度による違い(写真)

LED屋内用ライン器具の特長

幅25mmのコンパクトサイズで省スペース対応可能!

器具幅25mmのコンパクトサイズ/施工イメージ(図)

器具幅25mmに電源ユニットを内蔵したコンパクトボディで、幅80mm以上 あれば取り付けが可能な省スペース設計です。

送りコネクタ付きで簡単結線により、手間が省けて省施工!

送りコネクタの説明画像

器具に送りコネクタが付いているので、連結の際にはVVF(VA線)いらずのコネクタ結線で手間が省け、台数の多い現場でも簡単、確実な施工を実現します。

結線ボックスや圧着作業不要の器具内結線可能(入力時)により手間が省けて省施工&コストも大幅削減!

入力端子コネクタの説明画像

別売の入力端子コネクタを使用することで、器具内結線が可能です。一般的な天井裏での結線BOXを用いた配線が不要となり、口出し線圧着などの結線作業も不要です。施工の手間とコストが大幅に削減できます。

※全長600、300mm器具を連結の終端以外で使用する場合を除く

取付金具で壁面取付、傾斜取付も可能。取り付け場所の選択肢が増えます。

壁面取付金具(LEDX-12412)

壁面取付金具の器具画像

壁面取付金具の使用で用途が広がります。

取付開口が狭い時や、接地面の下地が弱い時の説明画像

傾斜取付金具(LEDX-12413)

傾斜取付金具の器具画像

傾斜天井への照射やより光を遠くまで照射したい場合にお使いいただけます。

傾斜取付金具を使用した場合の例(イラスト)

※取付金具に関して、詳しくは「ライン器具のオプション」よりご確認ください。

連結時の距離に応じた連結オプションをご用意。施工環境に合わせて選択可能!

連結時の器具間距離に応じて、連結延長用オプションをお選びいただけます。

連結する場合

連結する場合の結線説明画像

器具間を離して接続する場合(ⓐの距離が300mm以内)コーナー接続など

器具間を離して接続する場合(器具間の距離が300mm以内)コーナー接続など(結線説明画像)

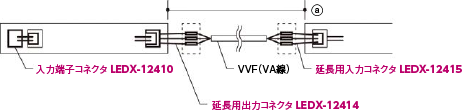

器具間を離して接続する場合(ⓐの距離が300mm以上)

器具間を離して接続する場合(器具間の距離が300mm以上)(結線説明画像)

※器具外結線部は、市販の結線ボックスをご使用ください。

※連結延長用オプションに関して、詳しくは「ライン器具のオプション」よりご確認ください。

電圧フリーだから、器具選定の手間を軽減!

AC100V、200Vはもちろん、AC100V〜242Vまで対応可能なため、電源電圧を気にせず器具選定が可能です。

間接照明により、落ち着きや癒し、くつろぎといったさまざまな空間づくりをお手伝い。

天井・壁(縦・横)、上向き取り付けが可能です。間接照明として多彩な空間を演出できます。

コーブ照明

コーブ照明のイメージ画像(パース図)

天井が低めの空間でも天井が高く感じられ、落ち着き感を演出できます。

コーブ照明のイメージ画像

コーニス照明

コーニス照明のイメージ画像(パース図)

壁面が明るくなることで広がり感が得られ、空間全体の明るさ感が向上。

コーニス照明のイメージ画像

LED屋内用高光束ライン器具のラインアップ

LED屋内用高光束ライン器具 オプションのラインアップ

LED屋内用ライン器具のラインアップ

LED屋内用ライン器具 オプションのラインアップ

LED屋内用ライン器具の注意事項

● LEDモジュールの交換はできません。

● LED素子には、光色、明るさにバラツキがあり、同一の形名の器具においても光色、明るさが異なる場合があります。ご了承ください。

● 照明器具には寿命があります。設置して8年〜10年経つと、外観に異常がなくても内部の劣化が進行しています。点検・交換をおすすめします。
・使用条件は周囲30°C、1日10時間点灯、年間3,000時間点灯。(JIS C8105-1 解説による)
