ハイパワー器具 工場・倉庫の高天井空間からHACCP・クリーンルームの衛生環境まで、作業効率の良い明るさを確保。

12,000lmタイプのLEDバーをラインアップ

よりハイパワーな12,000lmのLEDバーをラインアップ。2灯用器具使用でメタルハライドランプ400W形高天井器具相当の光出力を実現しました。

3タイプの光色ラインアップ

ハイパワーLEDバーに、5000K、4000K、3500Kの3タイプをラインアップ。高天井空間のパワフルなあかり提案に、色温度の選択肢が広がりました。

2種類の高光束LEDバーを展開

明るさ10,000lmタイプと12,000lmタイプの2種類のハイパワーLEDバーをラインアップすることで、より多くの設置高さに対応が可能です。

電圧フリーに対応

弊社独自の器具構造により器具内温度を抑え、24,000lmのハイパワー出力でも電圧フリー化が可能になりました。

人感センサー付きタイプをラインアップ

工場・倉庫の中高天井空間用ハイパワー器具に、人感センサー付き器具をラインアップ。センサーで人を検知して照明を自動で点灯／消灯。照明のON/OFF操作の手間を省き、作業の効率化と省電力効果を高めます。

用途に応じて選べるラインアップ

多彩な組み合わせにより、ハイパワーな光が必要とされる様々な空間へのご提案が可能です。

高光束LEDバーを一般タイプ・集光タイプで展開

独自の光学設計により高光束を実現。反射笠2灯用器具（24,000lmタイプ）は、メタルハライドランプ400W形相当の光出力が可能になりました。集光タイプは直下照度を上げ、A-A方向のまぶしさ感を軽減できます。

飛散しにくい樹脂製カバー

LEDバーは割れにくく、飛散しにくいポリカーボネート樹脂製カバーを採用しており、生産ラインや作業者を安全に守ります。また使用者でもLEDバーは交換が可能なためメンテナンスコストを抑えることができます。

高天井エリアから中天井エリア、工場・倉庫/事務エリアまで、幅広い天井の高さをカバー

新設・リニューアルどちらの場合でも高い施工性と省エネ性能を発揮

新設の場合中天井エリア40タイプと同等の器具形状で施工性を改善。（4mの天井高さ）

例）いままで110タイプを使用してきた中高天井エリアを40タイプと同形状のハイパワー器具にすることにより、高所での作業を効率よく進めることができます。また、2灯用器具を使用することにより、台数の削減も可能です。

リニューアルの場合高天井エリア水銀灯400W形と比較して約73％省エネ。（8mの天井高さ）

天井高さ8mの倉庫などでハイパワーなLEDバー10,000lmタイプを2灯使い作業可能な明るさを確保。リニューアルの場合、10年間のイニシャル＋ランニングコスト比較では約490万円もお得と高いコストパフォーマンスを実現。

高天井施設も人感センサーで省電力化

工場・倉庫の中高天井空間用ハイパワー器具に、人感センサー付き器具をラインアップ。センサーで人を検知して照明を自動で点灯/消灯。照明のON/OFF操作の手間を省き作業の効率化と、省電力効果を高めます。

使用環境に合わせてセンサー設定用リモコン送信機（別売）で人感センサーの設定が可能

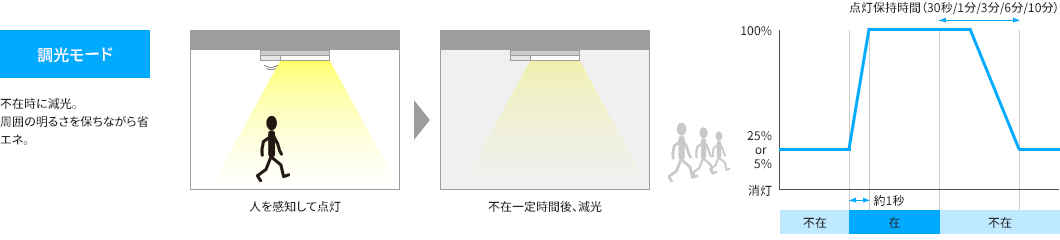

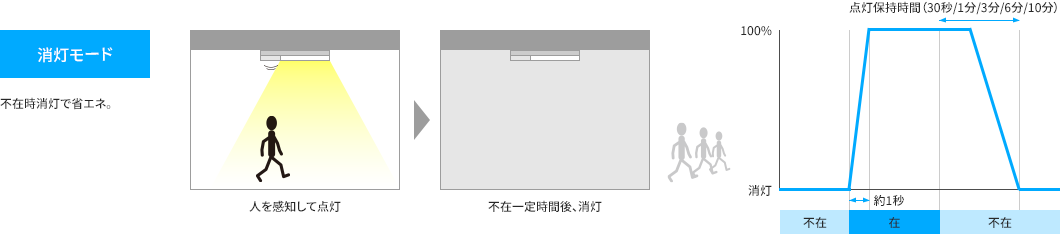

消灯モード・調光モードの設定方法

1　不在時の明るさを設定

センサー待機時の明るさボタンを押し、お好みの明るさに調光します。
→照明器具が1回点滅します。

2　点灯保持時間を設定

人が検知範囲から外れた後の点灯時間を設定できます。点灯保持時間ボタンを押してください。
→照明器具が1回点滅します。

※出荷時の設定：調光モード3分後に明るさ25%の設定。リモコンの設定なしで、そのまま調光いただけます。

※照明器具設置時にセンサー検知確認がしやすい『テストモード』も搭載
テストモードの設定：検知後に約1秒で100％点灯、10秒後に消灯。
ボタン1つでテストモードをご使用いただけます。

その他きめ細かな機能を搭載

センサー切モード

1

「切」ボタンを押してください。照明器具が点滅すつとセンサ切モードになります

2

センサー切モード中は点灯/消灯ボタンをご使用ください。

壁スイッチ等で照明の電源をOFFし再度ONした場合には、人感センサユニット部の起動に一定時間（約30秒）照明が100％点灯しますが、その後は消灯状態になります。
壁スイッチでの点灯/消灯はできません。

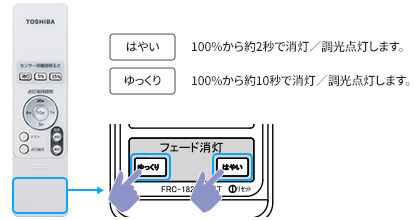

フェード機能

点灯状態から消灯（または調光5%／25%）する際の減光する時間を選択できます。

点灯維持機能

現在の状態（点灯または調光または消灯）を継続します。

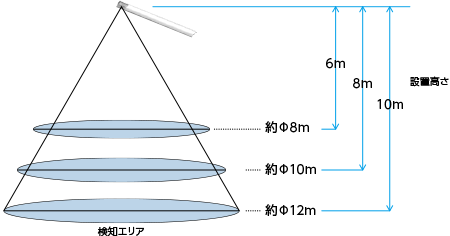

センサー検知エリア

センサー

• 検知高さ6-10m
• 検知エリア9-12m
• 点灯保持時間選択式10分、6分、3分、1分、テスト10秒
• センサー動作入/切可能
• エリアカットシール

センサー設定用リモコン送信機（別売）

• センサー設定操作用
• 照明操作点灯／消灯可能
• 設定器具応答
• 壁/卓上ホルダー付属（液晶なしタイプ）

FRC-1826T SET

使用上のご注意

• 操作は右図のリモコン操作範囲内にておこなってください。
• 照明器具によってリモコン操作範囲は異なります。使用する照明器具の取扱説明書にてご確認ください。
• リモコンの送信部を照明器具に向けて操作してください。

※照明器具の光源近傍（1m未満）で操作した場合、受信しにくい場合があります。

※リモコンと照明器具の間に遮蔽物がある場合は動作しません。

※乾電池が消耗してくると動作しにくくなりますので、その際は新しい乾電池と交換してください。

※リモコン、照明器具にホコリなどの汚れが付くと操作できなくなることがあります。

耐震クラスと周囲温度

(一社)日本照明工業会『照明器具の耐震設計・施工ガイドライン』に対し、耐震クラスS2に適合しています。

「照明器具の耐震設計・施工ガイドライン 技術資料A127」は、地震発生時における照明器具の本体及びその部品・部材の破損、脱落、破損、落下等による人身災害事故の発生を低減することを目的としています。

(一社)日本照明工業会 『照明器具の耐震設計・施工ガイドライン』より抜粋

照明器具 の区分	施設区分
	一般の施設	特定の施設※1
		右記以外	特定天井※2に設置
一般 照明器具	耐震クラスB 設計水平震度：1.0 設計鉛直震度：0.5 落下回避	耐震クラスA 設計水平震度：1.5 設計鉛直震度：0.75 限定された機能維持	耐震クラスS2 設計水平震度：2.2 設計鉛直震度：1.1 限定された機能維持

※1 特定の施設：「災害応急対策活動に必要な施設」「避難所として位置づけられた施設」「人命及び物品の安全性確保が特に必要な施設」を指します。

※2 特定天井：6m超の高さにある水平投影面積200m2超、単位面積質量2kb/m2超の吊天井で人が日常使用する場所に配置されているものを指します。

6,900lmタイプLEDバーとの組合せ※では、周囲温度40℃（常時）で使用可能です。

※ 6,900lmタイプLEDバーを使用する場合、中継コネクター（器具本体に同梱）が必要です。

中継コネクター（器具本体に同梱）
