250Watt Series[ TOSCURE 252 ]

特長

TOSCURE 251

トスキュアシリーズのスタンダードモデルとして大好評の TOSCURE 251をフルモデルチェンジ。
機能をさらに充実させるとともに、高効率化・高機能化を追求しました。また、光ファイバータイプだけでなくです、直射 レンズタイプなどの幅広いニーズに対応し、接着から露光 まで幅広くカバーする万能タイプ。

用途

● 硬化・乾燥: UV硬化接着剤、UVインキの硬化・乾燥

● 露光: FPD、半導体製造時の露光プロセス用

分光エネルギー分布

● 250W超高圧水銀ランプは、i線(365nm)、h線(405nm)、g線(436nm)波長付近に優れたUV強度を持っています。

分光エネルギー分布

ロッドレンズユニット

ロッドレンズユニット

ロッドレンズ・ユニット

照射面積及び照射形状に合わせた豊富なロッドレンズユニットをラインアップしました。ロッドレンズユニットは均一照射に優れており高精度照射を可能にします。
また、小面積の集光レンズユニットも対応いたします。

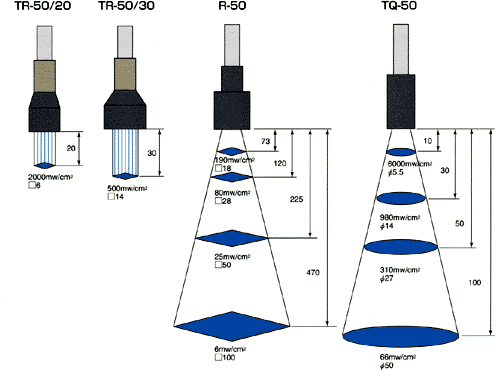

ロッドレンズユニットデータ

ロッドレンズユニット

その他オプション例

直射レンズユニット(六角形照射)

直射レンズユニット
(六角形照射)

装置本体と直結する光学系によりご希望の照射面積を作る直射型も製作いたします。

仕様

  TOSCURE252
適合ランプ 超高圧水銀ランプ 250W
ランプ寿命 平均1,000H
UV初期照度 4,500mW/cm²
(ファイバー端より10mm、365nm)
光量調整 約1.5%ステップで0〜100%調光可能
入力電源 AC100±10% 50/60Hz
消費電力 1,150W
冷却方式 強制ファン空冷
シャッター オートモード/手動モード(ステッピングモータ式)
オートモードで時間設定は0.1〜999.9秒で0.1秒ステップ
使用環境 5°C〜35°C 湿度70%以下
温度保護 温度ヒューズ内蔵
安全 ドアインターロック内蔵

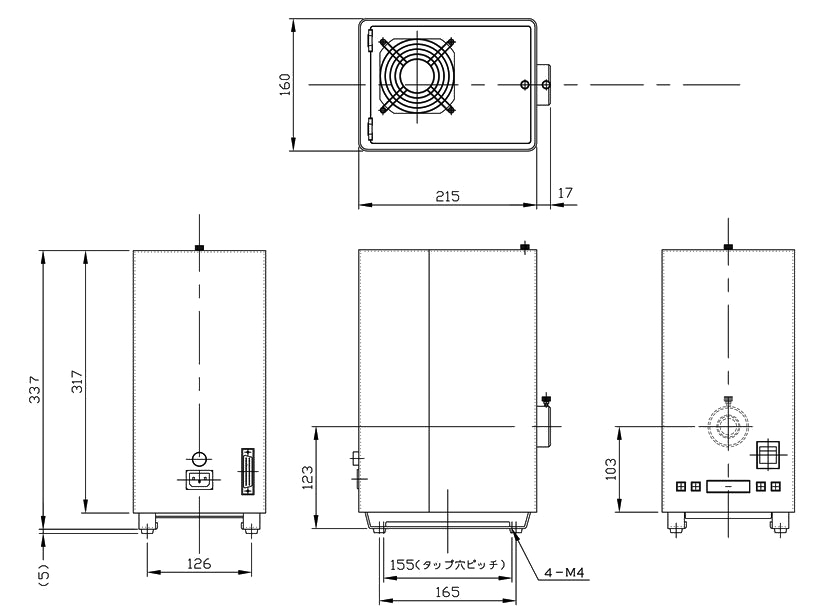

外形寸法

外形寸法

ご注意

・ ご使用いただく前に必ず本体に付属する取扱説明書をお読みください。

・紫外線を直視したり皮膚にあてないようにしてください。視力障害や皮膚炎の原因となります。

・ランプ点灯中は排気口をふさがないでください。故障の原因となります。

・装置は傾けたり、横倒ししたり、逆さにしないでください。故障の原因となります。

・ 装置には改造を加えないでください。故障の原因となります。

・装置は密閉容器内では使用しないでください。故障の原因となります。

・ランプ消灯直後は装置内部が非常に高温になっているので、装置内部に触れないでください。火傷の原因となります。

・ランプ交換は必ず主電源を切ってから行ってください。感電の原因となります。
