サブミニチュアランプ&プラスチックベース[1]

BASE NO. : TSS7006

DESIGN LUMINOUS FLUX AVG LIFETIME FILAMENT
SHAPE
BULB
DIAMETER
(mm)
OVER ALL
LENGTH
(O.A.L.)
TOSHIBA
LAMP
NO.
REFERENCE
VOLTAGE CURRENT AC DC
V mA M.S.C.P. lm hrs. hrs.
14.0 80 0.30 3.8 10,000 5,000 C-2F Φ4.8 12.0 A9711
14.0 100 0.72 9.0 2,000 1,000 C-2F Φ4.8 12.7 A9721
14.0 100 0.72 9.0 2,000 1,000 C-2F Φ4.8 13.7 A9758
14.0 140 0.64 8.0 10,000 5,000 C-2F Φ4.8 12.2 A9743
14.0 150 0.72 9.0 10,000 5,000 C-2F Φ4.8 12.2 A9777
28.0 65 0.64 8.0 10,000 5,000 C-2F Φ4.8 12.0 A9700



BASE NO. : TSS7007

DESIGN LUMINOUS FLUX AVG LIFETIME FILAMENT
SHAPE
BULB
DIAMETER
(mm)
OVER ALL
LENGTH
(O.A.L.)
TOSHIBA
LAMP
NO.
REFERENCE
VOLTAGE CURRENT AC DC
V mA M.S.C.P. lm hrs. hrs.
14.0 40 0.08 1.0 10,000 5,000 C-2F Φ3.0 9.5 A9569
14.0 40 0.08 1.0 10,000 5,000 C-2F Φ3.0 11.5 A9515
14.0 40 0.12 1.5 10,000 5,000 C-2F Φ3.0 8.0 A9536
14.0 40 0.12 1.5 10,000 5,000 C-2F Φ3.0 9.5 A9529
14.0 40 0.12 1.5 10,000 5,000 C-2F Φ3.0 11.5 A9555
14.0 50 0.12 1.5 10,000 5,000 C-2F Φ3.0 8.0 A95118
14.0 50 0.16 2.0 10,000 5,000 C-2F Φ3.0 8.0 A9522
14.0 50 0.16 2.0 10,000 5,000 C-2F Φ3.0 9.5 A9520
14.0 50 0.16 2.0 10,000 5,000 C-2F Φ3.0 11.5 A9557
14.0 50 0.22 2.8 10,000 5,000 C-2F Φ3.0 9.5 A9550
14.0 60 0.20 2.5 10,000 5,000 C-2F Φ3.0 8.0 A9523
14.0 60 0.20 2.5 10,000 5,000 C-2F Φ3.0 9.5 A9526
14.0 60 0.25 3.2 6,000 3,000 C-2F Φ3.0 9.5 A9597
14.0 60 0.25 3.2 6,000 3,000 C-2F Φ3.0 11.5 A9507
14.0 60 0.36 4.5 1,000 500 C-2F Φ3.0 8.0 A9535
14.0 60 0.36 4.5 1,000 500 C-2F Φ3.0 9.5 A9521
14.0 60 0.36 4.5 1,000 500 C-2F Φ3.0 11.5 A9554
14.0 80 0.30 3.8 10,000 5,000 C-2F Φ4.2 13.3 A9560P
14.0 80 0.36 4.5 5,000 2,500 C-2F Φ4.2 13.3 A9631P
14.0 80 0.52 6.5 2,000 1,000 C-2F Φ4.2 11.0 A9559P
14.0 100 0.72 9.0 2,000 1,000 C-2F Φ4.2 13.3 A9660P



BASE NO. : TSS7008

DESIGN LUMINOUS FLUX AVG LIFETIME FILAMENT
SHAPE
BULB
DIAMETER
(mm)
OVER ALL
LENGTH
(O.A.L.)
TOSHIBA
LAMP
NO.
REFERENCE
VOLTAGE CURRENT AC DC
V mA M.S.C.P. lm hrs. hrs.
13.5 150 0.96 12.0 2,000 1,000 C-2F Φ4.8 12.2 A9736P
14.0 40 0.12 1.5 10,000 5,000 C-2F Φ4.2 12.2 A9653
14.0 50 0.16 2.0 10,000 5,000 C-2F Φ4.2 12.2 A9620
14.0 60 0.20 2.5 10,000 5,000 C-2F Φ4.2 12.2 A9644
14.0 60 0.25 3.2 6,000 3,000 C-2F Φ4.2 12.2 A96118H
14.0 60 0.40 5.0 2,000 1,000 C-2F Φ4.2 12.2 A9693
14.0 80 0.30 3.8 10,000 5,000 C-2F Φ4.2 10.7 A9639
14.0 80 0.30 3.8 10,000 5,000 C-2F Φ4.2 12.7 A9632
14.0 80 0.52 6.5 2,000 1,000 C-2F Φ4.2 10.7 A96111
14.0 80 0.52 6.5 5,000 2,500 C-2F Φ4.2 11.2 A9698
14.0 80 0.52 6.5 2,000 1,000 C-2F Φ4.2 12.2 A9647
14.0 100 0.48 6.0 10,000 5,000 C-2F Φ4.2 10.2 A96117
14.0 100 0.48 6.0 10,000 5,000 C-2F Φ4.2 11.2 A96126
14.0 100 0.48 6.0 10,000 5,000 C-2F Φ4.2 12.2 A9679
14.0 100 0.50 6.3 10,000 5,000 C-2F Φ4.2 12.2 A9684
14.0 100 0.56 7.0 4,000 2,000 C-2F Φ4.2 11.7 A9643
14.0 100 0.72 9.0 2,000 1,000 C-2F Φ4.2 12.2 A9625
14.0 110 0.80 10.0 2,000 1,000 C-2F Φ4.2 12.2 A9666
14.0 140 0.64 8.0 10,000 5,000 C-2F Φ4.8 12.2 A9753P
28.0 40 0.23 2.9 15,000 7,500 C-2F Φ4.2 12.7 A96142
28.0 40 0.30 3.8 10,000 5,000 C-2F Φ4.2 12.7 A9627
28.0 50 0.72 9.0 2,000 1,000 C-2F Φ4.2 12.7 A9672



BASE NO. : TSS7011

DESIGN LUMINOUS FLUX AVG LIFETIME FILAMENT
SHAPE
BULB
DIAMETER
(mm)
OVER ALL
LENGTH
(O.A.L.)
TOSHIBA
LAMP
NO.
REFERENCE
VOLTAGE CURRENT AC DC
V mA M.S.C.P. lm hrs. hrs.
14.0 70 0.32 4.0 5,000 2,500 C-2F Φ3.4 8.5 A95103
14.0 80 0.36 4.5 4,000 2,000 C-2F Φ3.4 8.5 A9504
14.0 80 0.44 5.5 2,000 1,000 C-2F Φ3.4 8.5 A95115
14.0 80 0.52 6.5 1,000 500 C-2F Φ3.4 8.5 A9565
28.0 40 0.30 3.8 10,000 5,000 C-2F Φ3.4 10.0 A9575



BASE NO. : TSS7013

DESIGN LUMINOUS
FLUX
AVG LIFETIME FILAMENT
SHAPE
BULB
DIAMETER
(mm)
OVER ALL
LENGTH
(O.A.L.)
TOSHIBA
LAMP
NO.
REFERENCE
VOLTAGE CURRENT AC DC
V mA M.S.C.P. lm hrs. hrs.
14.0 40 0.12 1.5 10,000 5,000 C-2F Φ3.0 10.5 A9536
14.0 50 0.16 2.0 10,000 5,000 C-2F Φ3.0 12.0 A9520
14.0 60 0.25 3.2 6,000 3,000 C-2F Φ3.0 12.0 A9597
14.0 100 0.50 6.3 6,000 3,000 C-2F Φ4.2 15.8 A9699P
14.0 110 0.80 10.0 2,000 1,000 C-2F Φ4.2 15.8 A9667P



BASE NO. : TSS7014

DESIGN LUMINOUS FLUX AVG LIFETIME FILAMENT
SHAPE
BULB
DIAMETER
(mm)
OVER ALL
LENGTH
(O.A.L.)
TOSHIBA
LAMP
NO.
REFERENCE
VOLTAGE CURRENT AC DC
V mA M.S.C.P. lm hrs. hrs.
14.0 40 0.12 1.5 10,000 5,000 C-2F Φ3.0 15.5 A9529
14.0 50 0.16 2.0 10,000 5,000 C-2F Φ3.0 15.5 A9520
14.0 50 0.22 2.8 10,000 5,000 C-2F Φ3.0 15.5 A9550
14.0 60 0.25 3.2 6,000 3,000 C-2F Φ3.0 15.5 A9597
14.0 60 0.36 4.5 1,400 700 C-2F Φ3.0 17.5 A9554H
14.0 80 0.36 4.5 5,000 2,500 C-2F Φ4.2 19.3 A9631P
14.0 80 0.52 6.5 2,000 1,000 C-2F Φ4.2 17.0 A9559P
14.0 100 0.72 9.0 2,000 1,000 C-2F Φ4.2 19.3 A9660P

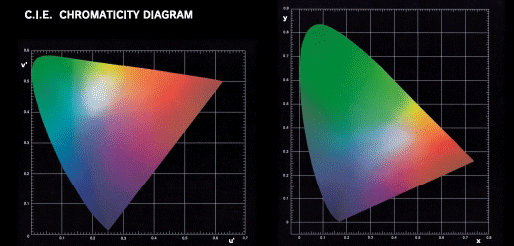

C.I.E. CHROMATICITY DIAGRAM
