商品データベース(商品情報検索) ご利用について

図面(PDFファイル)は別窓で表示されます。[表示]ボタンをクリックしても表示されない場合は、画面裏に隠れている場合や別タブに表示されている場合があります。画面下の帯内(タスクバー)に表示されている該当するブラウザーのアイコンをクリックして、画面を切り換えるなどして、上部に表示するようにしてください。

  • 商品データベースに記載されている内容は、できるだけ誤りのないよう、また最新情報に更新するよう努めておりますが、記載内容の正確さや更新について保証するものではありません。
  • 掲載商品には販売終了品と生産完了品が含まれています。 また、商品仕様や価格等が変更されている場合がありますので、ご購入の際は弊社営業担当までお問合せください。
  • 商品の価格は希望小売価格です。消費税は含まれておりません。

検索画面について

検索画面へ

検索条件入力画面の構成として、3タイプの入力形式「形名・キーワード検索」、「形名複数検索」、「形名リスト検索」をご提供します。目的や条件に応じた検索が可能です。

検索画面

形名・キーワード検索

形名の一部、またはキーワードを入力し、[検索]ボタンを選択することで、入力条件に部分一致した該当商品の一覧が検索結果として表示されます。

形名の一部やキーワードは、スペース(空白)区切りで入力して、複数指定することができます。ここで、入力された複数の形名の一部やキーワードは、AND検索として、すべての文字列、キーワードを含む条件での検索となります。弊社商品の形名に含まれる「-」(ハイフン)などの記号は省略することもできます。

弊社商品の形名相当の文字列を先頭から文字入力する毎に、入力された文字列に一致する商品の形名候補が入力欄の下方にリスト表示されます。リスト表示された形名候補から該当形名を選択することで入力欄に選択した形名が反映されます。
キーワード検索が不要で、形名として該当商品のみを検索結果に反映させたい場合には、入力欄の上に設けられた「検索対象を商品形名に限定」にチェックを入れて検索して下さい。(※)
※ 形名相当を指定しているにもかかわらず、該当する商品以外が検索結果に一覧表示されることがあります。入力された形名が表示された商品のオプション部品や付属品や関連商品などキーワード検索の結果として一覧表示されるもので、検索の間違いではなく、関連商品として検索結果に反映されたものです。

形名・キーワード検索画面

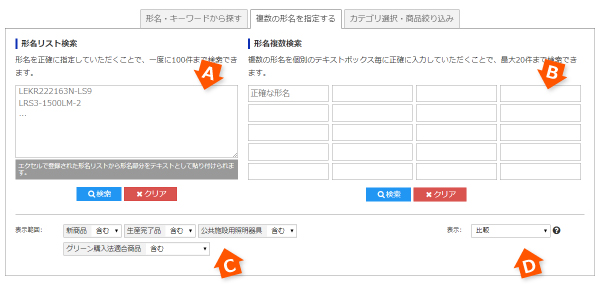

形名複数検索

複数の形名を個別のテキストボックス毎に正確に入力していただくことで、最大20件までの形名を指定した検索、呼び出しが可能です。
入力された形名が、正式形名の一部であった場合には、その形名の一部に部分一致した形名の一覧が検索結果として表示されます。
指定された複数の形名は、OR検索として扱われます。

形名複数検索画面

形名リスト検索

入力欄に複数の形名を「スペース(空白文字)」を挟みながら連続して正確に入力していただくことで、最大100件までの形名を同時に検索することができます。
個々の形名の区切りとして、「スペース(空白文字)」のほか、「,(カンマ)」を入力して区切ることもできます。
また、エクセルの行や列に登録された形名リストから形名部分をコピー(クリップボードにコピー)して、テキストとして貼り付けることでも複数形名を同時に検索することができます。
入力された形名が、正式形名の一部であった場合には、その形名の一部に部分一致した形名の一覧が検索結果として表示されます。
指定された複数の形名は、OR検索として扱われます。

形名複数検索画面

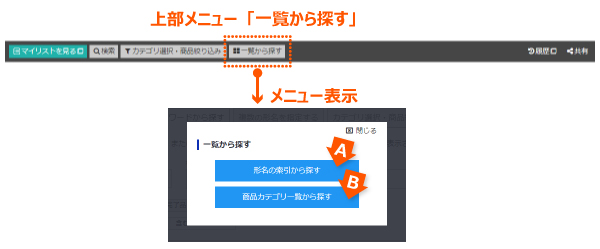

一覧から探す・商品カテゴリを選択して絞り込む

画面左側のサイドメニューの上部に、「一覧から探す」機能として、「形名一覧から探す」および「商品カテゴリ一覧から探す」のそれぞれ別ページの一覧から商品を絞り込むことができます。
また、「商品カテゴリ」では、該当する商品のカテゴリを選択して、直接に商品を絞り込んでゆくことができます。
サイドメニューの「商品カテゴリ」からカテゴリを選択している場合には、その選択された商品カテゴリが、形名検索にも反映(影響)されます。(※)
※ 選択した商品カテゴリの選択を解除し、絞り込み検索条件を初期状態に戻すには、サブメニューの「商品カテゴリ」に表示された「Top (カテゴリ選択解除)」を選択する必要があります。

サイドメニュー:カテゴリ選択・商品条件選択と一覧から探す・商品カテゴリを選択して絞り込む

商品データベースの検索結果一覧

形名やサブメニューの選択によって絞りこまれた商品データベースの検索結果が、一覧として表示されます。この「商品データベースの検索結果一覧」から個別の形名や[詳しく見る]ボタン、商品画像をクリックすることで、それぞれの商品毎の「詳細情報」が別窓、または別タブで表示されます。

検索結果について、形名などの指定条件によっては“絞り込み条件”が検索結果一覧の上部に表示される場合があります。
表示された“絞り込み条件”の該当項目を選択することで、検索結果をさらに絞り込むことができます。

検索結果として一覧表示された各商品毎の「小組画像(JPEG画像)」、「商品図面(PDF)」、「取扱説明書(PDF)」、「配光データシート(PDF)」、「配光データ(IES)」について、[一覧]、[表示]各ボタンで別窓、または別タブで表示されます。複数候補がある場合に、[一覧]ボタンが表示されます。[一覧]ボタンをクリックすると、「詳細画面」が別ページで表示され、該当リスト部分に表示が移りますので、該当の商品(形名)の形名を選択してください。「配光データ(IES形式)」は、[保存]ボタンよりIES形式の配光データファイルを保存(ダウンロード)することができます。同一形名の配光データとして、複数の個別光源の選択が必要な場合、これぞれ該当する光源形名を選択します。
「姿図CADデータ(DXF、DWF、JWW各形式)」は、[保存]ボタンから個々に保存することができます。

複数の項目を指定(チェック)することで、同時にダウンロードを行うことができます。同時に選択して、ダウンロードできる商品データは20件(形名)までです。
「すべて」をチェックすることで、指定した行、または列のデータを同時に指定(チェック)することもできます。
20件を超えて同時選択することはできません。同時選択機能を利用する場合には、一覧の「表示件数」を「20件」としてください。
複数指定(チェック)したデータは、一覧の右上部、または右下部に配置された[▼チェックした項目をダウンロード]ボタンを選択して一括保存することができます。保存されるファイルは、各形名のデータ毎にフォルダに格納され、ZIP形式で圧縮された状態で保存されます。ZIPファイルの復元(解凍)には、解凍用ソフトウェアが必要な場合があります。解凍用ソフトウェアについては、利用者側で用意いただく必要があります。

「表示件数」のほかに、「表示順序」を「形名」、「価格」、「発売日」の昇順降順を指定して一覧表示の並び順を指定、変更することができます。
また、「表示範囲」を「新商品のみ」(現時点より以前、3ヶ月の範囲で発売された商品)を指定することができるほか、「生産完了品を含む」を指定して生産完了品を表示させることもできます。初期状態では「生産完了品を含む」が指定(チェック)されていないため、生産完了品は表示されません。

商品データベースの検索結果一覧

商品詳細情報

商品詳細情報画面では、「基本情報」、「詳細商品情報」、「仕様」のほか、「関連画像」やダウンロードデータとして「小組画像(JPEG画像)」、「商品図面(PDF)」、「取扱説明書(PDF)」、「配光データシート(PDF)」が[一覧]、[表示]各ボタンで別窓、または別タブで表示されます。複数候補がある場合には、[一覧]ボタンが表示されます。[一覧]ボタンをクリックするとリストが表示されますので、該当の商品(形名)のアイコンを選択してください。「配光データ(IES形式)」は、[保存]ボタンよりIES形式の配光データファイルを保存することができます。「姿図CADデータ(DXF、DWF、JWW各形式)」は、[保存]ボタンから個々に保存することができます。

商品詳細情報画面

掲載商品について

  • 図面、取扱説明書、配光データシート:既発売商品の図面、取扱説明書、配光データシートを掲載しています。最新の新商品が含まれています。図面、取扱説明書については、生産完了品についても掲載しています。
  • 画像と仕様:総合カタログ(下記)に掲載されたもので、当社の商品マスター情報に登録されている商品を掲載しています。
    • 施設・屋外照明カタログ 2015-2016(A52)
    • 住宅照明総合カタログ HomeLighting 2015-2016(F-18)
    • 東芝ランプ総合カタログ 2015-2016
    • 東芝 電設資材 2015-2016

商品仕様の用語説明について

ご参考として総合カタログの用語説明をご覧いただけます。

施設・屋外照明カタログ → 用語解説(P.M12〜M13)

住宅照明総合カタログ → 用語解説(P.42〜45)

始動方式・電圧(施設照明器具) ※この始動方式は代表的なものを表しています。

LED器具

LDJ 初期照度補正形電圧フリー形 100V〜242V 連続調光形(5%〜100%/20%〜100%)
※トンネル灯は、初期照度補正形(200V〜242V) 50%(25%)段調光可能
LJ1 初期照度補正形(100V) 非調光形
LJ2 初期照度補正形(200V〜242V) 非調光形
LJ9 初期照度補正形電圧フリー形 100V〜242V 非調光形
DJ2 初期照度補正形 200V〜242V 連続調光形(5%〜100%)
※道路灯は、初期照度補正形(200V〜242V) 50%(70%)段調光可能
LS1 出力固定形 100V 非調光形
LS2 出力固定形 200V 非調光形
LS8 出力固定形 100/200V 非調光形
LS9 電圧フリー形 100V〜242V 非調光形
LD1 連続調光形(100V)(約5%〜100%)
※人感センサ付器具は、(約30%/100%段調光)
LD9 電圧フリー形(100V〜242V) 連続調光形(約5%〜100%/約20%〜100%)

蛍光灯器具

PRJ 〈電子式〉Hfインバーター 初期照度補正形電圧フリー形(100V〜242V) 省電力
PK2 〈電子式〉Hfインバーター 初期照度補正形電圧フリー形(200V) 高出力
PK9 〈電子式〉Hfインバーター 初期照度補正形電圧フリー形(100V〜242V) 高出力
PJ9 〈電子式〉Hfインバーター 初期照度補正形 電圧フリー形(100V〜242V) 定格出力
PD27 〈電子式〉Hfインバーター 連続調光形200V
 約25%〜100%調光(ランプ定格光束比 約116%)、100%時高出力
PD9 〈電子式〉Hfインバーター 連続調光形(約25%〜100%調光/約40%〜100%調光)
 電圧フリー形(100V〜242V) 高出力(100%時)
※ランプの種類により調光範囲が異なります。
PA9 〈電子式〉Hfインバーター オールランプフリー形 電圧フリー形(100V〜242V)
 高出力・非調光形
PH2 〈電子式〉Hfインバーター(200V) 高出力・非調光形
PH9 〈電子式〉Hfインバーター 電圧フリー形(100V〜242V) 高出力・非調光形
PM9 〈電子式〉Hfインバーター オールランプフリー形 電圧フリー形(100V〜242V)
 定格出力・非調光形
PN1 〈電子式〉Hfインバーター(100V) 定格出力・非調光形
PN8 〈電子式〉Hfインバーター(100V〜200V) 定格出力・非調光形
PN9 〈電子式〉Hfインバーター 電圧フリー形(100V〜242V) 定格出力・非調光形
MD9 〈電子式〉Hfインバーター 電圧フリー形(100V〜242V)
 連続調光形 (約25%〜100%調光)、通信機能付
PR1 〈電子式〉Hfインバーター(100V)(FHP32・FHP105) 省電力
PR9 〈電子式〉Hfインバーター 電圧フリー形(100V〜242V)(FHP32・FHP105) 省電力
DAH 〈電子式〉Hfインバーター 連続調光形(約1%〜100%調光) 高出力
 電圧フリー形(100V〜242V) FHF32又はFHF16専用
DAM 〈電子式〉Hfインバーター 連続調光形(約1%〜100%調光)
 高出力 電圧フリー形(100V〜242V)
 FHF32・FLR40・FL40(FLR40/36を除く)ランプ適用
DBH 〈電子式〉Hfインバーター 連続調光形(約5%〜100%調光) 高出力
 電圧フリー形(100V〜242V) FHF32又はFHF16専用
DBM 〈電子式〉Hfインバーター 連続調光形(約5%〜100%調光)
 高出力 電圧フリー形(100V〜242V)
 FHF32・FLR40・FL40(FLR40/36を除く)ランプ適用
PS1 〈電子式〉インバーター グローランプ式(100V) 非調光形
PD2 〈電子式〉インバーター 連続調光形(約60%〜100%)(200V)
RL1 〈ラピッドスタート式〉低力率(100V)
RL2 〈ラピッドスタート式〉低力率(200V)
RS1 〈ラピッドスタート式〉省電力形(100V)
RS2 〈ラピッドスタート式〉省電力形(200V)
SL1 〈電子スターター式〉低力率(100V)
SH1 〈電子スターター式〉高力率(100V)
GL1 〈グロー式〉低力率(100V)
GH1 〈グロー式〉高力率(100V)
EL1 〈電子スターター式〉低力率(100V)
ELA・B 〈電子スターター式〉低力率(100V)

HID器具

PM HIDインバーター 電圧フリー形(100V〜242V)
PM2 HIDインバーター (200V〜242V)
DPM2 HIDインバーター(200V〜242V) 連続調光形(約50%〜100%調光)
PD9 HIDインバーター(100V〜242V) 連続調光形(約50%〜100%調光)
PN9 ネオセラ用インバーター 電圧フリー形(100V〜242V)

材質記号(施設照明器具)

SPC 鋼板
BSP 黄銅
AL アルミ
SGC 亜鉛鋼板
SUS ステンレス
CGC 塗装溶融亜鉛メッキ鋼板

IES形式 配光データファイルについて

  • 弊社照明器具の配光データについて、従来の配光データシートでのご提供以外に、IES形式(注1)での配光データファイルをご提供しています。必要に応じて、[保存]ボタン、または[一覧]ボタンから配光データ一覧のIESファイルよりダウンロードしてください。
  • ご提供するIES形式の配光データのうち、ファイル名末尾に '_J' が付与されたIES形式配光データファイルは、国内向けにご提供するもので、Φ方向の基準軸が、IES形式の基準とは90°ずれ(注2)ています。

    例)IES形式 配光データファイル名: " LEKT407251NLD9_LEEM40251N01_A32615_J.ies "

  • 国内向けにご提供するIES形式の配光データを照明計算に利用する場合で、国内向け照明器具の配光データを考慮していない照明設計ツールを利用する場合には、照明器具の配置において、このΦ方向のずれを考慮する必要がある場合があります。

※1  IES形式:IESNA:LM-63-2002/1995

※2  照明器具の基準軸を鉛直下方向に向けた、通常、発光面が水平な状態における水平面に対する回転角(水平方向の角度)

姿図CADデータについて

  • 閲覧はできませんので、ダウンロードしてご使用ください。アイコンをクリックするとダウンロードが始まります。
  • データはDXF、DWG、JWW形式で提供されています。ご利用には別途、各データ形式に対応したCADシステムが必要です。
  • 一括ダウンロードをご希望の場合は姿図CADデータ ダウンロードをご利用ください。(システム装置、配線器具等の電設資材のみ)

商品の在庫区分について

商品仕様画面で表記される在庫区分は下記の通りです。
但し、諸般の事情により在庫区分より遅れる場合もございますので、弊社の営業担当へお問合せください。

施設照明商品

◎印:弊社地区物流倉庫(一部工場倉庫)に在庫しています。お届けまでの配送期間を要します。

○印:弊社工場倉庫(一部各地区物流倉庫)に在庫しています。お届けまでの配送期間を要します。

△印:ご注文により生産手配します。お届けまで2週間を要します。

▲印:ご注文により生産手配します。お届けするまで3〜6週間を要します。

住宅照明商品

在庫区分表示のないもの:常備在庫品です。(弊社支店の地区倉庫又は工場倉庫で在庫しています)

ランプ商品

在庫区分表示のないもの:常備在庫品です。

△印:ご注文後手配商品です。

※印:生産完了品ですので、在庫限りとさせていただきます。

※ 表示される商品の仕様、価格等は変更されている場合があります。
※ 表示される商品情報には生産完了品が含まれます。詳しくは弊社営業担当までお問合せください。
