家中まとめてLED
LED照明お取り替えガイド
−お部屋別・明るさ目安別−

蛍光ランプは、無くなります。
その前にLED器具に交換しましょう!

リンク水銀に関する水俣条約の動向などに関してはこちら

蛍光ランプをお買い替えの前に

照明器具の寿命は約8〜10年。10年を過ぎると故障がグンと増えます。15年以上ご使用の器具は、ランプ交換だけでなく新しいLED照明器具へのご交換をおすすめします。

故障率と器具交換時期イメージ

JIS C 8105-1「照明器具-第1部:安全性要求事項通則 解説」に基づき一般社団法人 日本照明工業会作成

蛍光ランプの器具が残っていませんか? お家の「あかり」をチェックしましょう。
ご家庭で使われている主な蛍光ランプの種類

色々な形の蛍光ランプ。明るさの確認も必要となります。

ご家庭で使われている主な蛍光ランプの種類(イラスト)

ご家庭で使われている照明器具の主な場所

普段何気なく使っているあかり、家の中にはたくさんの数と種類の照明があります。見落としが無いよう一つ一つを確認し適切なあかり選びをしましょう。

戸建住宅

部屋名 器具スタイル 搭載ランプ(例)
エントランス 門柱灯 電球形蛍光ランプ
直管形蛍光ランプ
足元灯 コンパクト形蛍光ランプ
スポットライト 電球形蛍光ランプ
ガーデンライト 電球形蛍光ランプ
ポーチ ブラケット 電球形蛍光ランプ
軒下シーリングライト 環形蛍光ランプ
玄関ホール 小形シーリングライト 環形蛍光ランプ
廊下 ダウンライト 電球形蛍光ランプ
リビング シーリングライト 環形蛍光ランプ
シャンデリア 電球形蛍光ランプ
ダイニング ペンダント 電球形蛍光ランプ
寝室・洋室・子供部屋 シーリングライト 環形蛍光ランプ
和室 ペンダント 環形蛍光ランプ
シーリングライト 環形蛍光ランプ
キッチン シーリングライト 直管形蛍光ランプ
流し元灯 直管形蛍光ランプ
洗面 ミラー灯 直管形蛍光ランプ
小形シーリングライト 環形蛍光ランプ
トイレ 小形シーリングライト 電球形蛍光ランプ
一軒家の平面図

マンション・アパートなど

部屋名 器具スタイル 搭載ランプ(例)
エントランス ガーデンライト 電球形蛍光ランプ
スポットライト 電球形蛍光ランプ
小形シーリングライト 環形蛍光ランプ
屋内屋外兼用ダウンライト 電球形蛍光ランプ
屋外共用部 ブラケット 電球形蛍光ランプ
屋内エントランス ブラケット 電球形蛍光ランプ
屋内廊下 小形シーリングライト 電球形蛍光ランプ
各戸エントランス ブラケット 電球形蛍光ランプ
通用口 ブラケット 電球形蛍光ランプ
駐輪場 ブラケット 直管形蛍光ランプ
マンションの平面図

LEDは消費電力が低いので、電気代も節約できます。

LEDは消費電力が低く、同じ明るさクラスの蛍光灯器具に比べて電気代がお得になります。ここではホームライトと玄関ホールなどで使用されている小形シーリングライトでの比較をしています。家の中にはたくさんの数と種類の照明がありますので、見落としなく交換することで大幅な節電・節約になります。

ホームライト(シーリングライト)の消費電力比較:約15年前の器具、約10年前の器具、現在のLED器具の比較グラフ

・約15年前の蛍光灯器具 FPH72000SRZKN 消費電力 70W

・約10年前の蛍光灯器具 FVH54510SEN 消費電力 50W

・現在のLED器具 LEDH8101A01-LC 消費電力 34.4W

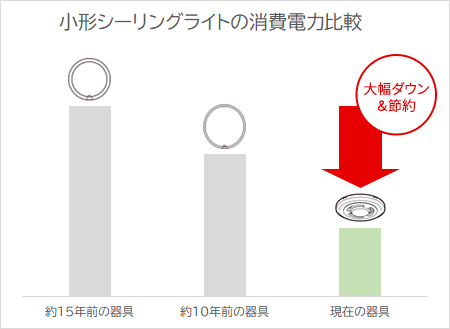

小形シーリングライトの消費電力比較:約15年前の器具、約10年前の器具、現在のLED器具の比較グラフ

・約15年前の蛍光灯器具 FC38421 消費電力 36W

・約10年前の蛍光灯器具 FVG29000 消費電力 27W

・現在のLED器具 LEDG85033 消費電力 13W

・電気料金は1日5.5時間、年間2000時間使用・新電力料金(目安単価)31円/kWh(税込)[2022年7月改訂]で計算。・お客様と電力会社との契約や使用状況により変動します。・この計算は、目安であり、結果を保証するものではありません。

高演色で見え方改善されます。

色の見え方は「Ra」で表されます。光源で照明した色彩の再現性(見え方)を数値で表し、100が最も良い値となります。
食べ物の色を鮮やかに、肌の色をきれいに見せる高演色タイプの器具がおすすめです。

Ra95とRa83の見え方の違い(写真)
平均演色評価数の比較:約15年前の器具、約10年前の器具、現在のLED器具の比較グラフ

・約15年前の器具 FB20071N メロウホワイト Ra70

・約10年前の器具 FB20005Z メロウZ Ra84

・現在のLED器具 LEDB87005N-LS LED一体形 Ra95

照明器具の種類別お取り替えガイド

LEDはお得と便利がいっぱい。LED照明器具ごとへのお取替えをおすすめします。

蛍光灯器具からLED器具に切り替えることで消費電力が減少し、電気代を抑えることができます。LED照明は光源寿命が長いので、煩わしいランプ交換の回数も少なくなります。

ホームライトの選び方

「ホームライト」の交換はご自身で。

天井にイラストのような配線器具がついていれば、電気工事不要で簡単に取り付けることができます。現在ご使用中の配線器具にお取り付けできます。配線器具がついていない場合は工事店・電気工事店にご相談ください。

角形・丸形引掛シーリングボディと埋込引掛シーリングボディのイラスト

器具交換はカンタン取り付け

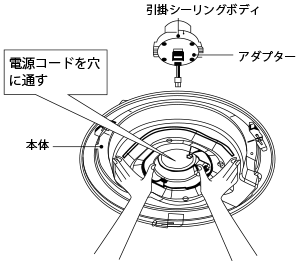

引掛シーリングへの取り付け手順(写真)

お部屋の畳数からLEDシーリングライトを選ぶ

〜14畳 〜12畳 〜10畳 〜8畳 〜6畳

器具交換時の明るさ目安一覧表

蛍光灯器具シーリングライト W形 蛍光ランプ 適用畳数
表示※1
  おすすめLED
シーリングライト(目安)※2
蛍光ランプ環形
蛍光ランプ環形のイラスト
インバータ 62W形 FCL32W+FCL30W 6畳 >>> 〜6畳以上
72W形 FCL40W+FCL32W 8畳 >>> 〜8畳以上
102W形 FCL40W+FCL32W+FCL30W 10畳 >>> 〜10畳以上
120W形 FCL30W×4灯 12畳 >>> 〜12畳以上
150W形 FCL30W×5灯 14畳 >>> 〜14畳
磁気式安定器 62W形 FCL32W+FCL30W 4.5畳 >>> 〜4.5畳以上
72W形 FCL40W+FCL32W 6畳 >>> 〜6畳以上
102W形 FCL40W+FCL32W+FCL30W 8畳 >>> 〜8畳以上
120W形 FCL30W×4灯 10畳 >>> 〜10畳以上
150W形 FCL30W×5灯 12畳 >>> 〜12畳以上
蛍光ランプ
環形ネオスリム
蛍光ランプ環形ネオスリムのイラスト
インバータ 38W形 FHC38W 3畳 >>> 蛍光灯器具
30Wクラス相当器具以上
47W形 FHC27W+FHC20W 6畳 >>> 〜6畳以上
54W形 FHC34W+FHC20W 8畳 >>> 〜8畳以上
61W形 FHC34W+FHC27W 10畳 >>> 〜10畳以上
75W形 FHC41W+FHC34W 12畳 >>> 〜12畳以上
81W形 FHC34W+FHC27W+FHC20W 12畳 >>> 〜12畳以上
104W形 FHC41W+FHC34W+FHC27W 14畳 >>> 〜14畳
蛍光ランプ
角形ネオスリムスクエア
蛍光ランプ角形ネオスリムスクエアのイラスト
インバータ 70W形 FHG40W+FHG30W 8畳 >>> 〜8畳以上
90W形 FHG50W+FHG40W 10畳 >>> 〜10畳以上
110W形 FHG60W+FHG50W 12畳 >>> 〜12畳以上
蛍光ランプ直管
蛍光ランプ直管のイラスト
インバータ 40W形 FL20W×2灯 4.5畳 >>> 〜4.5畳以上
60W形 FL20W×3灯 6畳 >>> 〜6畳以上
80W形 FL20W×4灯 8畳 >>> 〜8畳以上
100W形 FL20W×5灯 10畳 >>> 〜10畳以上
120W形 FL20W×6灯 12畳 >>> 〜12畳以上
磁気式安定器 40W形 FL20W×2灯 3畳 >>> 蛍光灯器具
20Wクラス相当器具以上
60W形 FL20W×3灯 4.5畳 >>> 〜4.5畳以上
80W形 FL20W×4灯 6畳 >>> 〜6畳以上
100W形 FL20W×5灯 8畳 >>> 〜8畳以上
120W形 FL20W×6灯 10畳 >>> 〜10畳以上

※1 畳数は、1畳 1.8m×0.9m×高2.4mです。
この畳数表示は、一般社団法人 日本照明工業会ガイドA121:2020「住宅用カタログにおける適用畳数表示基準」をもとに作成しています。
明るさは、JIS Z9110-2010「照度基準」付表7-1 住宅に規定する居室の全般照明で推奨している(床面における水平照度が75〜150ルクス)を確保できる部屋の広さを畳数で表しています。
器具デザインや材質によって目安と異なる場合があります。 ● 高齢者の方は、実際のお部屋の畳数値より1ランク上の畳数表示の器具をおすすめします。また、お部屋の内装色が濃い場合も、1ランク上の器具のご使用をおすすめします。 ● それぞれの部屋の最適な明るさは、広さや壁・カーテンなどの色によって異なります。上表は、部屋の広さと一般的な主照明器具のワット数の目安を示しています。 ● 明るさは一般的な居室における床面照度が75〜150ルクスになることを目途としています。食卓・勉学・読書や手芸・裁縫などの視作業を行う場合は食卓灯や手元のあかりを利用することをおすすめします。

※2 置き換えはあくまでも目安です。

ダウンライトの選び方

ダウンライトもLEDに交換しましょう。

「ダウンライト器具交換」は電気工事の有資格者の施工管理が義務付けられています。工事店・電気店にご依頼ください。

ダウンライトの埋め込み穴サイズを確認しましょう。

既設の埋込穴を利用し、LEDダウンライトを施工することができます。

  • お手元の取扱説明書の記載内容を確認する。
  • 器具形名から、「商品データベース」より商品図面を閲覧する。
  • ご使用中のダウンライトを実測する。(枠の外枠から内枠サイズを計ることで、埋め込み穴サイズを調べることもできます。)
ダウンライトの埋込穴サイズの確認方法(説明イラスト)

断熱構造の住宅の天井には、S形ダウンライトをお使いください。

S形表示ラベルについての説明画像

S形埋込み形照明器具とは、(一社)日本照明工業会規格(JIL 5002)に適合する断熱材施工の天井に埋め込んで使用できる照明器具をいいます。適合する器具は、製品登録され、その目印として、「Sマーク」が表示されます。

ダウンライトは天井の断熱構造により次のように大別されます。断熱構造に合った照明器具を選定いただき、指定施工方法により、取り付けてください。指定以外の施工を行った場合、発熱・発火の恐れがあります。

  • お手元の取扱説明書の記載内容を確認する。
  • 器具形名から、「商品データベース」より商品図面を閲覧する。
  • ご使用中のダウンライトを実測する。(枠の外枠から内枠サイズを計ることで、埋め込み穴サイズを調べることもできます。)

ダウンライトの種類と断熱施工に関する区分表

ダウンライトの種類と断熱施工に関する区分(表)

ランプの種類と明るさを確認しましょう。

ご確認方法

  • 適合ランプシールで確認する
制限ラベルについての説明画像
  • シールが見えない場合はランプをとりはずして刻印のW数を確認する。ランプには下図の様な種類があります。
ランプ種類の説明画像

壁スイッチの確認をしましょう。(代表例)

蛍光ランプをご使用の場合は調光器は付いていません。

  • そのままON/OFFタイプのダウンライトに交換をお考えの方
壁スイッチの画像
  • コントルクス®(調光器)に交換して調光タイプに交換をお考えの場合
コントルクスの画像

LEDユニットフラット形ランプは、専用コントルクス®(調光器)が必要です。

「壁スイッチ交換」は電気工事の有資格者の施工管理が義務付けられています。工事店・電気店にご依頼ください。

リンクLEDコントルクス(2線式)定格容量 2.4Aの商品紹介はこちら

LEDダウンライトを選びましょう。(代表例)

埋め込み穴と明るさクラス光色を選びます。

ON/OFFタイプ 器具一覧表

高気密・SB形
明るさ 色温度 埋め込み穴寸法
Φ75 Φ100 Φ125 Φ150 Φ175 Φ200
ランプ交換形 リニューアルプレート
LEDX85150
一体形へ ダウンライト ダウンライト ダウンライト 一体形へ 一体形へ
LEDD85032(W) LEDD85001N LEDD85032(W)
ランプ ランプ ランプ
白熱灯器具100Wクラス
(電球形蛍光ランプ25W形)
電球色(2700K) LDF6L-HGX/C7/7/2 LDF6L-HGX/C7/7/2 LDF6L-HGX/C7/7/2
温白色(3500K) LDF6WW-HGX/C7/7/2 LDF6WW-HGX/C7/7/2 LDF6WW-HGX/C7/7/2
白色(4000K) LDF6W-HGX/C7/7/2 LDF6W-HGX/C7/7/2 LDF6W-HGX/C7/7/2
昼白色(5000K) LDF6N-HGX/C7/7/2 LDF6N-HGX/C7/7/2 LDF6N-HGX/C7/7/2
白熱灯器具60Wクラス
(電球形蛍光ランプ15W形)
電球色(2700K) LDF4L-HGX/C7/5/2 LDF4L-HGX/C7/5/2 LDF4L-HGX/C7/5/2
温白色(3500K) LDF4WW-HGX/C7/5/2 LDF4WW-HGX/C7/5/2 LDF4WW-HGX/C7/5/2
白色(4000K) LDF4W-HGX/C7/5/2 LDF4W-HGX/C7/5/2 LDF4W-HGX/C7/5/2
昼白色(5000K) LDF4N-HGX/C7/5/2 LDF4N-HGX/C7/5/2 LDF4N-HGX/C7/5/2
LED一体形 リニューアルプレート リニューアルプレート
LEDX87175 LEDX87200
ダウンライト ダウンライト ダウンライト ダウンライト ダウンライト ダウンライト
白熱灯器具100Wクラス
(電球形蛍光ランプ25W形)
電球色(2700K) LEDD87047L(W)-LS LEDD87043L(W)-LS LEDD87044L(W)-LS LEDD87045L(W)-LS LEDD87045L(W)-LS LEDD87045L(W)-LS
温白色(3500K) LEDD87047WW(W)-LS LEDD87043WW(W)-LS LEDD87044WW(W)-LS LEDD87045WW(W)-LS LEDD87045WW(W)-LS LEDD87045WW(W)-LS
昼白色(5000K) LEDD87047N(W)-LS LEDD87043N(W)-LS LEDD87044N(W)-LS LEDD87045N(W)-LS LEDD87045N(W)-LS LEDD87045N(W)-LS
白熱灯器具60Wクラス
(電球形蛍光ランプ15W形)
電球色(2700K) LEDD87046L(W)-LS LEDD87040L(W)-LS LEDD87041L(W)-LS LEDD87042L(W)-LS LEDD87042L(W)-LS LEDD87042L(W)-LS
温白色(3500K) LEDD87046WW(W)-LS LEDD87040WW(W)-LS LEDD87041WW(W)-LS LEDD87042WW(W)-LS LEDD87042WW(W)-LS LEDD87042WW(W)-LS
昼白色(5000K) LEDD87046N(W)-LS LEDD87040N(W)-LS LEDD87041N(W)-LS LEDD87042N(W)-LS LEDD87042N(W)-LS LEDD87042N(W)-LS

調光タイプ 器具一覧表

高気密・SB形
明るさ 色温度 埋め込み穴寸法
Φ75 Φ100 Φ125 Φ150 Φ175 Φ200
ランプ交換形 リニューアルプレート
LEDX85150
調光タイプは
ございません
ダウンライト ダウンライト ダウンライト 調光タイプは
ございません
調光タイプは
ございません
LEDD85032(W) LEDD85001N LEDD85032(W)
ランプ ランプ ランプ
白熱灯器具100Wクラス
(電球形蛍光ランプ25W形)
電球色(2700K) LDF7L-HGX/C7/D7/2 LDF7L-HGX/C7/D7/2 LDF7L-HGX/C7/D7/2
温白色(3500K) LDF7WW-HGX/C7/D7/2 LDF7WW-HGX/C7/D7/2 LDF7WW-HGX/C7/D7/2
白色(4000K) LDF7W-HGX/C7/D7/2 LDF7W-HGX/C7/D7/2 LDF7W-HGX/C7/D7/2
昼白色(5000K) LDF7N-HGX/C7/D7/2 LDF7N-HGX/C7/D7/2 LDF7N-HGX/C7/D7/2

「ダウンライト器具交換」は電気工事の有資格者の施工管理が義務付けられています。工事店・電気店にご依頼ください。

器具ごとの照度分布比較(明るさの目安)

ご使用中の器具とLED器具の明るさ比較。

白熱灯器具60Wクラス
(電球形蛍光ランプ15W形)
照度分布図(床面) 照度分布図(床面) 照度分布図(床面) 照度分布図(床面)
器具スタイル LEDユニットフラット形ランプ LED一体形 電球形蛍光ランプ・
ネオボールZ
コンパクト形蛍光ランプ・
ユーライン2
器具形名 LEDD85032(W) LEDD87041L(W)-LS BFD10840SEL FLD-1351NMS(W)
ランプ形名 LDF4L-HGX/C7/5/2 EFD15EL/13-E17 FDL13EX-L
床面平均照度 約63lx 約64lx 約39lx 約59lx
白熱灯器具100Wクラス
(電球形蛍光ランプ25W形)
照度分布図(床面) 照度分布図(床面) 照度分布図(床面) 照度分布図(床面)
器具スタイル LEDユニットフラット形ランプ LED一体形 電球形蛍光ランプ・
ネオボールZ
コンパクト形蛍光ランプ・
ユーライン2
器具形名 LEDD85032(W) LEDD87045L(W)-LS BFD20802SEL FLD-1851NMS(W)
ランプ形名 LDF6L-HGX/C7/7/2 EFD21EL FDL18EX-L
床面平均照度 約99lx 約86lx 約108lx 約89lx

住空間から選ぶおすすめのLED照明器具

商品ラインアップをお部屋別にご紹介します。

リビング・洋室
リビング・吹き抜け
ダイニング
キッチン
和室
寝室
廊下
WIC
浴室
洗面所
玄関ホール
エクステリア

器具スタイルから選ぶ「ランプ交換可能」な照明器具

「やっぱりLEDでもランプ交換ができる器具が安心」の声にお応えした器具をご紹介させていただきます。

屋内用

器具画像

リンク小形シーリングライト

ダウンライトが設置できない場所に

器具画像

リンクブラケット

廊下や階段に

器具画像

リンクスポットライト

吹き抜け空間や絵を照らす時に

器具画像

リンクダウンライト

屋内のさまざまな場所に

屋外用

器具画像

リンク軒下用ダウンライト

軒下のある様々な場所に

器具画像

リンク軒下用ブラケット

ポーチ灯に

器具画像

リンク軒下用シーリングライト

屋外共用廊下に

器具画像

リンクガーデンライト

アプローチやお庭に

器具画像

リンクスポットライト

バルコニーなどに

器具画像

リンクアクセントライト

表札や壁面のポイントに

「LEDユニットフラット形ランプ」は、ソケットにはめて回す「カチッ」と取付、簡単に取り換え可能なランプです。

リンクLEDユニットフラット形シリーズの商品紹介はこちら

器具画像

突起部に指がかかるため、小開口径のダウンライトでも着脱しやすいデザインです。

器具画像

Φ205mmサイズの蛍光灯器具30W/20Wクラスのランプはランプ中央部を持って簡単着脱できます。
